申請日2015.07.08

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種應用于污水深度處理的金屬膜過濾系統，包括依次連通的一級沉降罐(1)、二級沉降罐(2)、緩沖罐(3)、A過濾提升泵(4)、核桃殼過濾罐(5)、纖維球過濾罐(6)、凈水罐(7)，以及與凈水罐相連通的金屬膜過濾裝置本實用新型通過在普通的污水處理設備后增設金屬膜過濾系統，從而大大改善污水處理質量，增大對小粒徑懸浮物的攔截和吸附，且污水處理費用少，在提高污水處理質量方面，成本更低;通過在金屬膜過濾器之前增設金剛砂過濾器，對進入金屬膜過濾的污水進行了很好的預處理，避免了金屬膜過濾器存在過濾較大粒徑雜質，延長了金屬膜過濾器的使用壽命，進一步提高了污水處理質量。

　　權利要求書

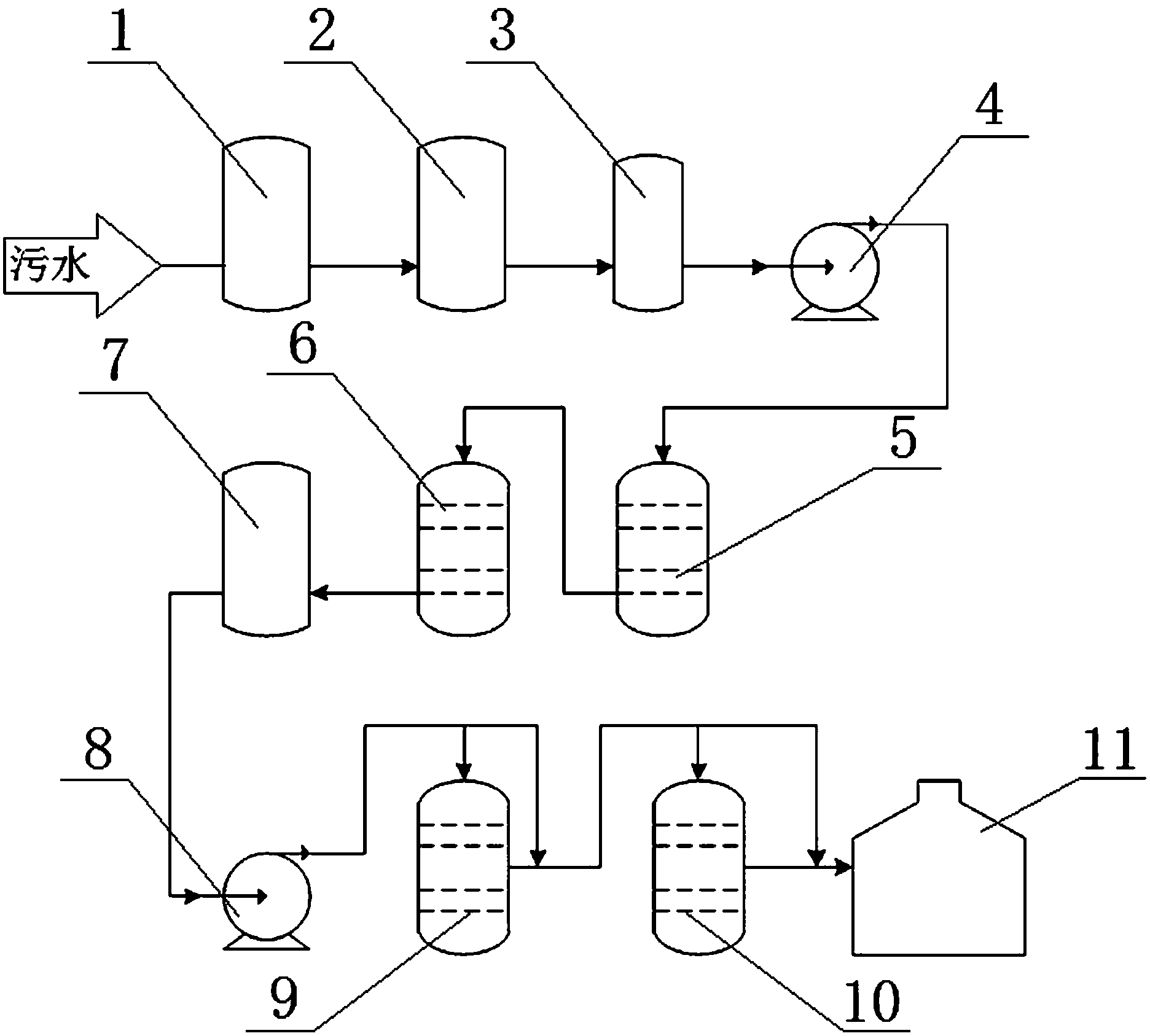

　　1.一種應用于污水深度處理的金屬膜過濾系統，其特征在于：包括依次連通的一級沉降罐(1)、二級沉降罐(2)、緩沖罐(3)、A過濾提升泵(4)、核桃殼過濾罐(5)、纖維球過濾罐(6)、凈水罐(7)，以及與凈水罐(7)相連通的金屬膜過濾裝置。

　　2.根據權利要求1所述的一種應用于污水深度處理的金屬膜過濾系統，其特征在于：所述金屬膜過濾裝置包括依次連通的B過濾提升泵(8)、金剛砂過濾器(9)、金屬膜過濾器(10)、外輸水裝置(11)，所述金屬膜過濾裝置通過B過濾提升泵(8)與凈水罐相連通。

　　3.根據權利要求2所述的一種應用于污水深度處理的金屬膜過濾系統，其特征在于：所述金屬膜過濾裝置中的B過濾提升泵(8)還通過管道直接與金屬膜過濾器(10)或外輸水裝置(11)相通。

　　4.根據權利要求2或3所述的一種應用于污水深度處理的金屬膜過濾系統，其特征在于：所述外輸水裝置(11)為外輸水罐。

　　5.根據權利要求2或3所述的一種應用于污水深度處理的金屬膜過濾系統，其特征在于：所述金剛砂過濾器(9)上部為進水口，下部設有出水口，底部為排污口，在金剛砂過濾器內由上至下依次設有無煙煤層、陶瓷石層、金剛砂層、石英砂層以及鵝卵石層。

　　6.根據權利要求2或3所述的一種應用于污水深度處理的金屬膜過濾系統，其特征在于：所述金屬膜過濾器(10)為鈦金屬膜過濾器。

　　說明書

　　一種應用于污水深度處理的金屬膜過濾系統

　　技術領域

　　本實用新型涉及污水處理設備領域，具體是指一種應用于污水深度處理的金屬膜過濾系統。

　　背景技術

　　人類面臨水危機已是不爭的事實，我國增加了對城市基礎設施建設和環境保護的投入，強化環境綜合治理，從而使污染物排放總量得到有效控制，部分地區和城市環境質量有所改善。但根據環境監測結果統計分析，我國水污染形勢仍然非常嚴峻，各項污染物排放總量很大，污染程度仍處于相當高的水平。

　　過去幾年，污水處理行業的產業能力發生了質的變化，這個質的變化主要由兩個方面，一是污水處理廠的數目在快速增加，二是整體的處理能力在快速地增加。約有3000多座污水處理廠，工業廢水排放達標量2011年是540億噸，2012年會突破760億噸。量的變化在一定程度上也引起了質的變化。

　　但是現在很多污水處理廠具有很大的局限性，水處理總量較小，，其現有的污水處理廠對小粒徑懸浮物的攔截和吸附能力有限，回注水懸浮物和粒徑中值指標合格率較低。如果要提高污水處理量或者吸附更多的小粒徑懸浮物，需要通過提高污水加藥濃度、增加濾料更換次數或進行過濾罐結構改造等措施，這樣就造成了污水處理的費用偏高，不利于污水處理行業的發展。

　　實用新型內容

　　本實用新型的目的在于提供一種大大改善污水處理質量，增大對小粒徑懸浮物的攔截和吸附，且使用成本較低的應用于污水深度處理的金屬膜過濾系統。

　　本實用新型通過下述技術方案實現：一種應用于污水深度處理的金屬膜過濾系統，包括依次連通的一級沉降罐、二級沉降罐、緩沖罐、A過濾提升泵、核桃殼過濾罐、纖維球過濾罐、凈水罐，以及與凈水罐相連通的金屬膜過濾裝置。本技術方年的工作原理為，通過金屬膜分離污水中小粒徑懸浮顆粒，膜分離是借助于膜，在某種推力的作用下，利用流體中各組分對膜的滲透率的差別而實現組分分離的過程。

　　為更好地實現本實用新型，進一步地，所述金屬膜過濾裝置包括依次連通的B過濾提升泵、金剛砂過濾器、金屬膜過濾器、外輸水裝置，所述金屬膜過濾裝置通過B過濾提升泵與凈水罐相連通。

　　為更好地實現本實用新型，進一步地，所述金屬膜過濾裝置中的B過濾提升泵還通過管道直接與金屬膜過濾器或外輸水裝置相通。

　　為更好地實現本實用新型，進一步地，所述外輸水裝置為外輸水罐。

　　為更好地實現本實用新型，進一步地，所述金剛砂過濾器上部為進水口，下部設有出水口，底部為排污口，在金剛砂過濾器內由上至下依次設有無煙煤層、陶瓷石層、金剛砂層、石英砂層以及鵝卵石層。

　　為更好地實現本實用新型，進一步地，所述金屬膜過濾器為鈦金屬膜過濾器。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型通過在普通的污水處理設備后增設金屬膜過濾系統，從而大大改善污水處理質量，增大對小粒徑懸浮物的攔截和吸附，且污水處理費用少，在提高污水處理質量方面，成本更低;

　　(2)本實用新型通過在金屬膜過濾器之前增設金剛砂過濾器，對進入金屬膜過濾的污水進行了很好的預處理，避免了金屬膜過濾器存在過濾較大粒徑雜質，延長了金屬膜過濾器的使用壽命，進一步提高了污水處理質量;

　　(3)本實用新型中的金屬膜過濾器使用的為鈦金屬膜過濾器，大大提升對污水的過濾效果，且經久耐用，變相降低了污水處理成本;

　　(4)本實用新型對污水的處理效果較好，且成本低廉，適宜廣泛推廣應用。
