申請日2015.06.12

　　公開(公告)日2015.11.18

　　IPC分類號C02F103/10; C02F9/06

　　摘要

　　本實用新型涉及一種油氣田作業廢水處理系統，其特征在于：包括混凝反應罐、固液分離器、水質調節槽、微電解反應塔、調節槽、固液離心分離器、臭氧深度氧化反應罐、吸附過濾罐、泥渣儲存池。油氣田作業廢水依次經過上述各處理單元處理后，能滿足油氣田對出水的要求。本實用新型處理效果好，運行管理方便，可實現移動式連續運行，易于推廣運用。

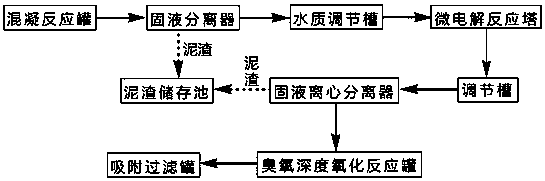

　　摘要附圖



　　權利要求書

　　1.一種油氣田作業廢水處理系統，其特征在于包括混凝反應罐、固液分離器、水質調節槽、微電解反應塔、調節槽、固液離心分離器、臭氧深度氧化反應罐、吸附過濾罐、泥渣儲存池;混凝反應罐、固液分離器、水質調節槽、微電解反應塔、調節槽、固液離心分離器、臭氧深度氧化反應罐、吸附過濾罐順次鏈接，泥渣儲存池分別與固液分離器、固液離心分離器連接;

　　所述的微電解反應塔裝有微電解填料，反應塔底部安裝有空氣曝氣器;

　　所述的固液分離器為隔膜壓濾機、板框壓濾機、離心機中的一種;

　　所述的臭氧深度氧化反應罐中安裝有承托非均相催化劑的篩網;

　　所述的吸附過濾罐內裝有復合型吸附材料;

　　所述的微電解反應塔設置為兩級或多級微電解反應塔;

　　所述的吸附過濾罐設置為兩級或多級吸附過濾罐。

　　說明書

　　一種油氣田作業廢水處理系統

　　技術領域

　　本實用新型涉及油氣田廢水處理裝備技術，尤其是一種油氣田作業廢水處理系統。

　　背景技術

　　由于油氣田廢水具有水質水量大、物質種類繁多、色度與鹽度高、污染物濃度高、可生化性較差等水質特點，我國目前所采用的油氣田廢水處理技術或工藝普遍存在運行效果差、處理難度大、經濟成本高等突出問題，尤其是處理后廢水的COD和色度很難達到國家綜合污水排放一級標準。加之國內外環保意識的加強和國家環保法律法規的不斷嚴格和完善，這給油氣田廢水的高效、低耗、經濟處理提出了新要求。

　　油氣田廢水的水質水量及處理難易程度與鉆井用泥漿體系、鉆井井深、鉆井地層特征以及鉆井工藝的差異有很大關系。所以，在對油氣田廢水進行處理時，務必對其水質情況及其所含有的主要污染物成分進行詳細分析，高濃度油氣田廢水的CODCr一般在20000mg/L以上，色度極高，呈深黑色，pH值在9～12范圍內，廢水中含有大量的懸浮物、膠態物質和組成復雜的難降解物質。為此，應選擇合適的處理技術，將水中的全部懸浮物和絕大部分膠態物質除去，并把難降解大分子物質分解轉化為易氧化降解的小分子物質，從而提高廢水的處理效果，這對油氣田廢水的深度處理會有很重要的意義。

　　目前，只依靠單一地一類技術或方法來實現油氣田廢水達標處理的成本還比較高，與完成工業化應用還有相當大的一段距離。因此，在選擇油氣田廢水處理工藝時，應充分考慮各種處理方法的優缺點，采用各種合適的工藝聯合處理。

　　實用新型內容

　　本實用新型所要解決的問題是提供一種油氣田作業廢水處理系統，使經過處理后的油氣田作業廢水能夠達到國家污水相關排放要求。

　　為實現上述目的，本實用新型的技術方案是：一種油氣田作業廢水處理系統，其特征在于包括混凝反應罐、固液分離器、水質調節槽、微電解反應塔、調節槽、固液離心分離器、臭氧深度氧化反應罐、吸附過濾罐、泥渣儲存池;混凝反應罐、固液分離器、水質調節槽、微電解反應塔、調節槽、固液離心分離器、臭氧深度氧化反應罐、吸附過濾罐順次鏈接，泥渣儲存池分別與固液分離器、固液離心分離器連接;

　　所述的微電解反應塔裝有微電解填料，反應塔底部安裝有空氣曝氣器;

　　所述的固液分離器為隔膜壓濾機、板框壓濾機、離心機中的一種;

　　所述的臭氧深度氧化反應罐中安裝有承托非均相催化劑的篩網;

　　所述的吸附過濾罐內裝有復合型吸附材料;

　　所述的微電解反應塔設置為兩級或多級微電解反應塔;

　　所述的吸附過濾罐設置為兩級或多級吸附過濾罐。

　　本實用新型具有如下有益效果：油氣田廢水依次經過上述各處理單元處理后，能滿足油氣田對出水的要求;本實用新型提供的一種油氣田作業廢水處理系統處理效果好，運行管理方便，可實現移動式連續運行，易于推廣運用。
