申請日2015.07.08

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04

　　摘要

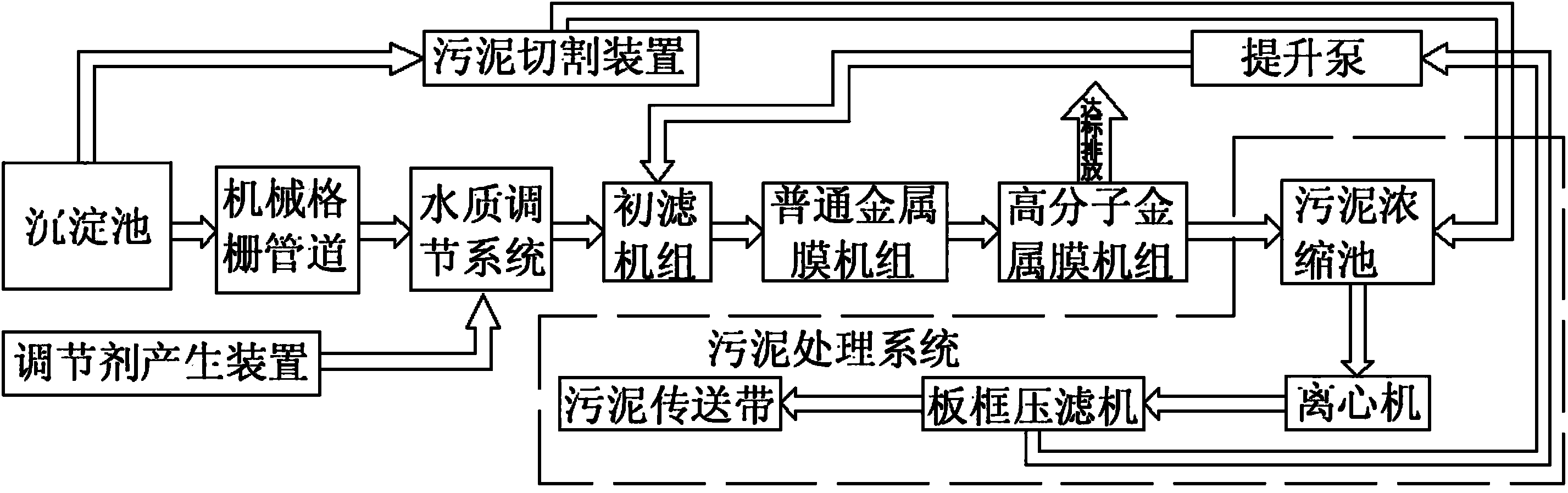

　　本實用新型公開了一種利用高分子金屬膜進行污水處理的系統，主要由沉淀池、機械格柵管道、水質調節系統、初濾機組、普通金屬膜機組及高分子金屬膜機組組成，所述沉淀池連接機械格柵管道，所述機械格柵管道連接水質調節系統，所述水質調節系統連接初濾機組，所述初濾機組連接普通金屬膜機組，所述普通金屬膜機組連接高分子金屬膜機組，在所述水質調節系統上還設置有調節劑產生裝置;采用重金屬吸附及重金屬滲透分離相結合的技術，將待處理污水中的重金屬進行分離，并形成重金屬含有量達標的污水進行排放，避免對環境造成重金屬污染，整個結構具有高效、無相變、節能、設備簡單、操作方便等優點。

　　權利要求書

　　1.一種利用高分子金屬膜進行污水處理的系統，其特征在于：主要由沉淀池、機械格柵管道、水質調節系統、初濾機組、普通金屬膜機組及高分子金屬膜機組組成，所述沉淀池連接機械格柵管道，所述機械格柵管道連接水質調節系統，所述水質調節系統連接初濾機組，所述初濾機組連接普通金屬膜機組，所述普通金屬膜機組連接高分子金屬膜機組，在所述水質調節系統上還設置有調節劑產生裝置。

　　2.根據權利要求1所述的一種利用高分子金屬膜進行污水處理的系統，其特征在于：還包括污泥處理系統，所述污泥處理系統與高分子金屬膜機組相連接，在所述污泥處理系統內設置有污泥濃縮池、板框壓濾機，所述污泥濃縮池分別與高分子金屬膜機組和板框壓濾機連接。

　　3.根據權利要求2所述的一種利用高分子金屬膜進行污水處理的系統，其特征在于：在所述污泥處理系統內還設置有離心機，所述離心機分別連接污泥濃縮池和板框壓濾機。

　　4.根據權利要求2或3所述的一種利用高分子金屬膜進行污水處理的系統，其特征在于：還包括提升泵，所述提升泵分別連接板框壓濾機和初濾機組。

　　5.根據權利要求4所述的一種利用高分子金屬膜進行污水處理的系統，其特征在于：還包括污泥傳送帶，所述污泥傳送帶連接板框壓濾機。

　　6.根據權利要求2或3所述的一種利用高分子金屬膜進行污水處理的系統，其特征在于：還包括污泥傳送帶，所述污泥傳送帶連接板框壓濾機。

　　說明書

　　一種利用高分子金屬膜進行污水處理的系統

　　技術領域

　　本實用新型涉及污水處理技術領域，具體的說，是一種利用高分子金屬膜進行污水處理的系統。

　　背景技術

　　污水處理(sewagetreatment,wastewatertreatment)：為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

　　污水處理一般分為生產污水處理和生活污水處理。生產污水包括工業污水、農業污水以及醫療污水等，而生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：①漂浮和懸浮的大小固體顆粒;②膠狀和凝膠狀擴散物;③純?nèi)芤骸?/P>

　　按水污的質性來分，水的污染有兩類：一類是自然污染;另一類是人為污染。當前對水體危害較大的是人為污染。水污染可根據污染雜質的不同而主要分為化學性污染、物理性污染和生物性污染三大類。污染物主要有：⑴未經處理而排放的工業廢水;⑵未經處理而排放的生活污水;⑶大量使用化肥、農藥、除草劑的農田污水;⑷堆放在河邊的工業廢棄物和生活垃圾;⑸水土流失;⑹礦山污水。

　　在生活或生產廢水中，不可避免的存在大量的重金屬，重金屬在水體中的存在形式主要有顆粒態和溶解態，由于重金屬污染的不可逆積累性易于富集，不易降解，并能通過食物鏈傳遞危害人類健康，這種日益增加的生物圈“重金屬脅迫”已給人類社會、環境生態帶來嚴重負面影響。

　　實用新型內容

　　本實用新型的目的在于設計出一種利用高分子金屬膜進行污水處理的系統，采用重金屬吸附及重金屬滲透分離相結合的技術，將待處理污水中的重金屬進行分離，并形成重金屬含有量達標的污水進行排放，避免對環境造成重金屬污染，整個結構具有高效、無相變、節能、設備簡單、操作方便等優點。

　　本實用新型通過下述技術方案實現：一種利用高分子金屬膜進行污水處理的系統，主要由沉淀池、機械格柵管道、水質調節系統、初濾機組、普通金屬膜機組及高分子金屬膜機組組成，所述沉淀池連接機械格柵管道，所述機械格柵管道連接水質調節系統，所述水質調節系統連接初濾機組，所述初濾機組連接普通金屬膜機組，所述普通金屬膜機組連接高分子金屬膜機組，在所述水質調節系統上還設置有調節劑產生裝置。

　　為更好的實現本實用新型，進一步的，還包括污泥處理系統，所述污泥處理系統與高分子金屬膜機組相連接，在所述污泥處理系統內設置有污泥濃縮池、板框壓濾機，所述污泥濃縮池分別與高分子金屬膜機組和板框壓濾機連接。

　　為更好的實現本實用新型，進一步的，在所述污泥處理系統內還設置有離心機，所述離心機分別連接污泥濃縮池和板框壓濾機。

　　為更好的實現本實用新型，進一步的，還包括提升泵，所述提升泵分別連接板框壓濾機和初濾機組。

　　為更好的實現本實用新型，進一步的，還包括污泥傳送帶，所述污泥傳送帶連接板框壓濾機。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型采用重金屬吸附及重金屬滲透分離相結合的技術，將待處理污水中的重金屬進行分離，并形成重金屬含有量達標的污水進行排放，避免對環境造成重金屬污染，整個結構具有高效、無相變、節能、設備簡單、操作方便等優點。

　　(2)本實用新型利用普通金屬膜機組完成污水中重金屬的吸附處理，將污水中含有的大量的重金屬吸附出來。

　　(3)本實用新型利用高分子金屬膜機組對沒有被普通金屬膜機組所吸附的重金屬離子以壓力差，或電位差為推動力，利用膜的選擇性透過性，使重金屬離子能通過，或污水能通過，從而把重金屬離子和污水分隔成不相通的兩部分，以達到分離提純的目的。

　　(4)本實用新型能夠?qū)⒔?jīng)過高分子金屬膜機組重金屬分離后所形成的污泥進行深度處理以備后期諸如堆肥、焚燒等再利用。
