申請日2015.09.01
公開(公告)日2016.03.02
IPC分類號C02F3/12; C02F3/34
摘要
本實用新型公開了一種污泥零排放的污水處理系統,包括用于去除大顆粒固體物的預處理系統和膜生物反應系統,所述膜生物反應系統包括反應容器、膜分離系統、產水系統和曝氣系統;該污泥零排放的污水處理系統使用的污水處理方法包括以下工藝步驟:通過曝氣控制使膜分離系統區域溶解氧濃度為低于2mg/L,其他區域溶解氧濃度為低于1mg/L。本實用新型還公開了一本實用新型的污泥零排放的污水處理系統培養馴化出可同時去除多種污染物的包含有硅酸鹽細菌的微生物體系,其中無機泥沙的主要成分為二氧化硅,反應區內硅酸鹽細菌在系統中快速富集生長,使二氧化硅轉化為可溶性的硅酸鹽離子,硅酸鹽離子可透過膜分離系統,隨著出水一起排出,從而達到無機泥沙降解的作用。

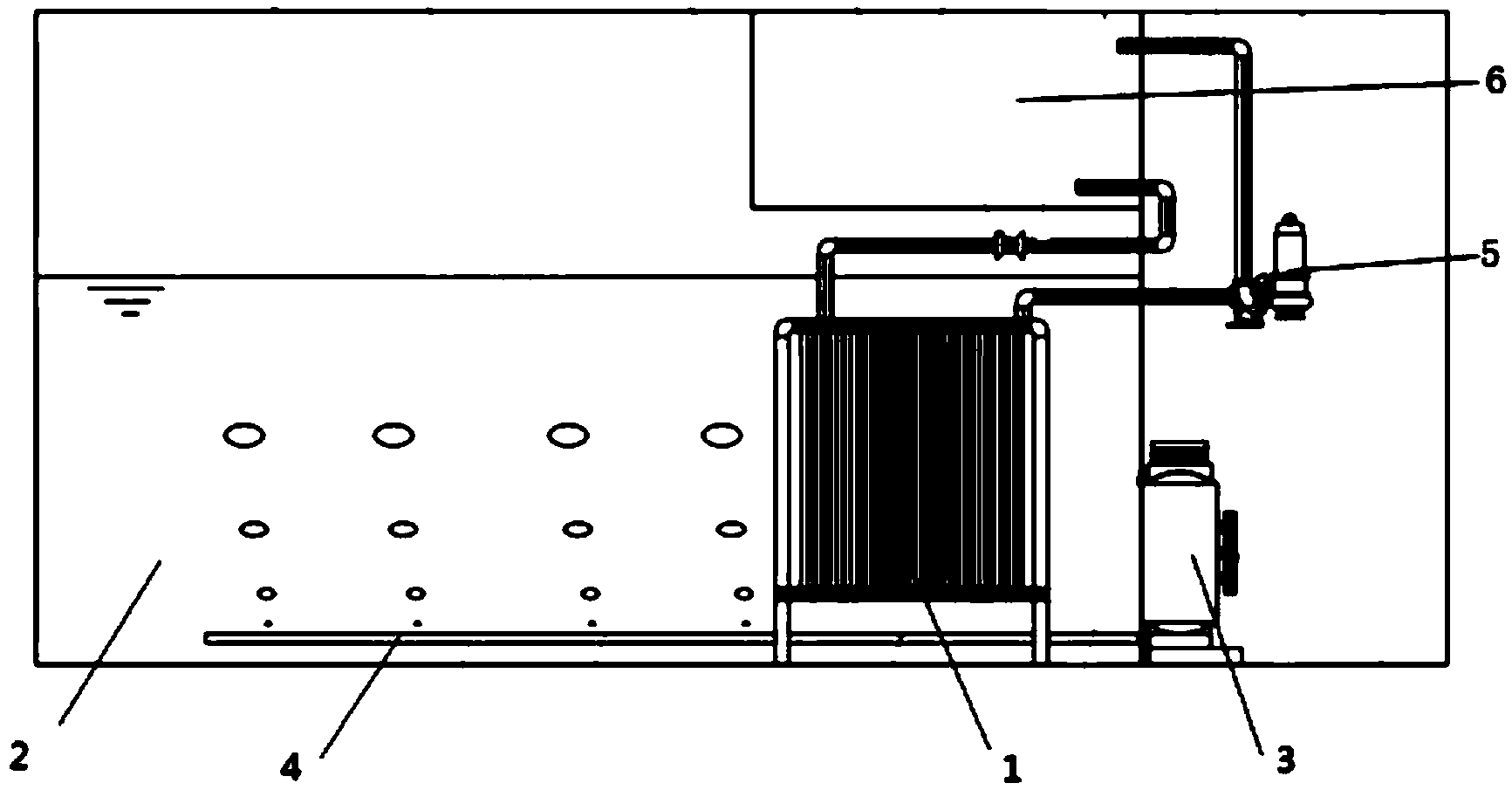

摘要附圖
權利要求書
1.一種污泥零排放的污水處理系統,包括前置的用于去除大顆粒固體物的預處理系統,其特征在于:還包括膜生物反應系統,所述膜生物反應系統包括反應容器(2)、膜分離系統(1)、產水系統(5)和曝氣系統(4),所述膜分離系統(1)置于所述反應容器(2)內,所述產水系統(5)與所述膜分離系統(1) 連通用于抽出膜分離系統(1)中的濾液,所述曝氣系統(4)用于對所述反應容器(2)以及所述膜分離系統(1)曝氣;所述曝氣系統(4)被配置成能使膜分離系統區域溶解氧濃度為低于2mg/L,其他區域溶解氧濃度為低于1mg/L。
2.根據權利要求1所述的污泥零排放的污水處理系統,其特征在于:所述膜分離系統(1)選用微濾膜或超濾膜。
3.根據權利要求1所述的污泥零排放的污水處理系統,其特征在于:所述曝氣系統(4)使用微孔曝氣或穿孔曝氣或二者組合。
4.根據權利要求3所述的污泥零排放的污水處理系統,其特征在于:所述曝氣系統(4)通過將曝氣量集中分布于膜分離系統區域?qū)崿F(xiàn)對所述膜分離系統 (1)的沖刷。
5.根據權利要求1所述的污泥零排放的污水處理系統,其特征在于:所述預處理系統為污水處理格柵。
說明書
一種污泥零排放的污水處理系統
技術領域
本實用新型涉及污水處理領域,尤其涉及一種污泥零排放的污水處理方法及系統。
背景技術
傳統去除泥沙的方法主要是通過重力沉降分離,重力沉降是依靠泥沙自身重力實現分離的。無機泥沙經過預處理裝置處理后,雖然大顆粒的物質被去除了,但污水中仍夾雜著小顆粒泥沙。小顆粒泥沙隨著污水進入到反應系統后,如不及時處理,會對過濾系統造成污堵,影響處理效果。
公開號為CN101885537的實用新型專利公開了一種污泥產量低的污水處理工藝,該污水處理工藝通過優化曝氣強度、控制活性污泥濃度,使污泥處于低有機負荷運行狀態,降低污泥產量。但該專利提出的只是降低有機污泥產量的方法,并未公開降低無機污泥產量的污水處理方法。
實用新型內容
本實用新型所解決的技術問題是提供一種污泥零排放的污水處理方法及系統。
本實用新型解決其技術問題所采用的技術方案是:
一種污泥零排放的污水處理方法,該方法基于膜生物反應器,包括以下工藝步驟:通過曝氣控制使膜分離系統區域溶解氧濃度為低于2mg/L,其他區域溶解氧濃度為低于1mg/L。
所述污泥零排放的污水處理方法能在反應容器中培養馴化出包含硅酸鹽細菌的微生物體系。
本實用新型還提供一種污泥零排放的污水處理系統,包括用于去除大顆粒固體物的預處理系統和膜生物反應系統,所述膜生物反應系統包括反應容器、膜分離系統、產水系統和曝氣系統,所述膜分離系統置于所述反應容器內,所述產水系統與所述膜分離系統連通用于抽出膜分離系統中的濾液,所述曝氣系統用于對所述反應容器以及所述膜分離系統曝氣;所述曝氣系統被配置成能使膜分離系統區域溶解氧濃度為低于2mg/L,其他區域溶解氧濃度為低于1mg/L。
所述膜分離系統選用微濾膜或超濾膜。
所述曝氣系統使用微孔曝氣或穿孔曝氣或二者組合。
所述曝氣系統通過將曝氣量集中分布于膜分離系統區域?qū)崿F(xiàn)對所述膜分離系統的沖刷。
所述預處理系統為污水處理格柵。
與現有技術相比較,本實用新型的污泥零排放的污水處理系統培養馴化出可同時去除多種污染物的包含有硅酸鹽細菌的微生物體系,無機泥沙以及污水中有機污泥在微生物細胞自我繁殖、新陳代謝過程中逐漸被分解為氣體以及可溶性物質;其中無機泥沙的主要成分為二氧化硅,反應區內硅酸鹽細菌在系統中快速富集生長,使二氧化硅轉化為可溶性的硅酸鹽離子,硅酸鹽離子可透過膜分離系統,隨著出水一起排出,從而達到無機泥沙降解的作用;本實用新型的污泥零排放的污水處理方法及系統可與其他生化處理工藝組合使用。
