申請日2015.09.01

　　公開(公告)日2016.02.24

　　IPC分類號C02F3/30

　   摘要

　　本實用新型公開了一種具有兼氧膜生物反應器的污水處理系統，包括反應容器、膜分離系統、產水系統和曝氣系統，所述膜分離系統置于所述反應容器內，所述產水系統與所述膜分離系統連通用于抽出濾液，所述曝氣系統用于對所述反應容器以及所述膜分離系統曝氣;該系統的工藝方法，包括以下工藝步驟：反應容器50%以上區域的溶解氧濃度小于1mg/L，所述反應容器中的膜分離系統區域內的溶解氧濃度低于2.0mg/L，其他區域的溶解氧濃度低于1.0mg/L，所述膜分離系統區域的溶解氧濃度高于其他區域的溶解氧濃度。本實用新型的具有兼氧膜生物反應器的污水處理系統可減少供氧，節約曝氣能耗，可高效降解水中污染物，可在不排泥的情況下仍能正常運行，極大的降低了控制要求，實現無人值守。

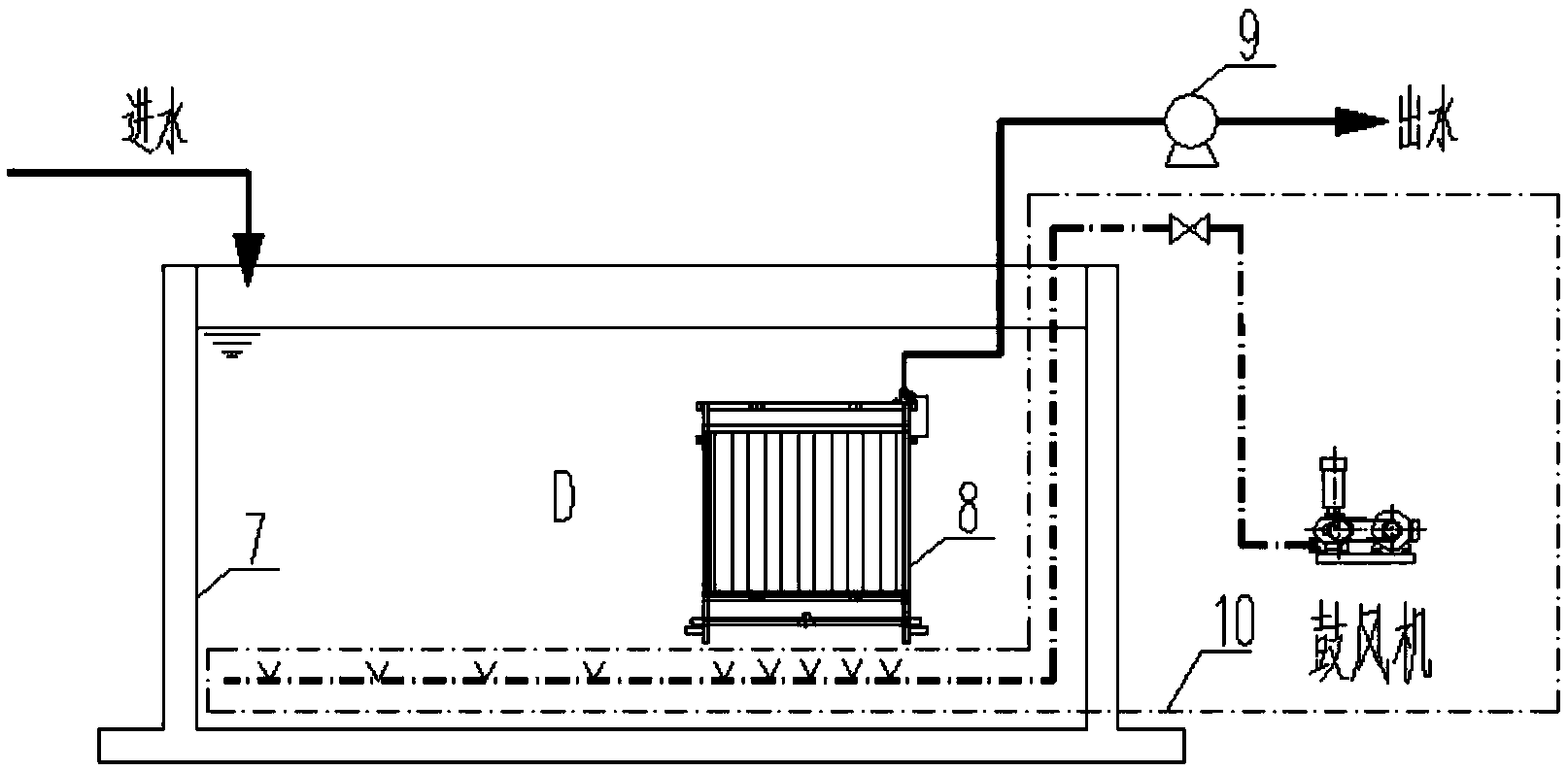

　　摘要附圖



　　權利要求書

　　1.一種具有兼氧膜生物反應器的污水處理系統，其特征在于，包括反應容器(7)、膜分離系統(8)、產水系統(9)和曝氣系統(10)，所述膜分離系統(8)置于所述反應容器(7)內，所述產水系統(9)與所述膜分離系統(8)連通用于抽出膜分離系統(8)中的濾液，所述曝氣系統(10)用于對所述反應容器(7)以及所述膜分離系統(8)曝氣;

　　所述曝氣系統(10)被配置成能使所述反應容器(7)50%以上區域的溶解氧濃度小于1.0mg/L，所述膜分離系統(8)區域的溶解氧濃度低于2.0mg/L，其他區域的溶解氧濃度低于1.0mg/L，所述膜分離系統(8)區域的溶解氧濃度高于其他區域的溶解氧濃度。

　　2.根據權利要求1所述的具有兼氧膜生物反應器的污水處理系統，其特征在于：所述產水系統(9)選用抽吸式產水系統或重力自流式產水系統。

　　3.根據權利要求1所述的具有兼氧膜生物反應器的污水處理系統，其特征在于：所述膜分離系統(8)為膜組件微濾膜或超濾膜。

　　說明書

　　一種具有兼氧膜生物反應器的污水處理系統

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及一種兼氧膜生物反應器工藝方法及污水處理系統。

　　背景技術

　　隨著膜生物反應器(MBR)研究開發的逐步深入，該工藝在國內的應用逐漸廣泛起來。膜生物反應器(MBR)工藝是由膜組件與生物反應器結合而成的生物化學反應系統，一般由生物反應器、膜組件、產水系統、曝氣系統及排泥和污泥回流系統組成。膜生物反應器(MBR)工藝具有諸多優點，但仍存在以下問題亟待解決：①膜生物反應器(MBR)需要排泥且排泥量相對較大;②膜生物反應器(MBR)能耗高。為了保證對膜的沖刷曝氣和為好氧微生物降解污染物所需的氧氣，必須配備高功率的鼓風機進行曝氣;③膜生物反應器(MBR) 控制要求較高，且需要排泥和污泥回流，故必須安排員工24小時值班。

　　公開號為CN101885539B的實用新型專利公開了一種兼氧膜生物反應器工藝，該利用控制曝氣分布，形成兼性菌、好氧菌共存的復合型菌相形態，該實用新型專利解決了常規MBR耗氧量大、脫氮除磷效果不佳等問題。

　　由于MBR是應用較廣的水處理方法，如果需要將MBR升級為兼氧膜生物反應器(FMBR)則將面臨推倒重建成本過高、擱置占地和使用率低等問題。

　　實用新型內容

　　本實用新型所解決的技術問題是提供一種便于改造的具有兼氧膜生物反應器的污水處理系統。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種具有兼氧膜生物反應器的污水處理系統，包括反應容器、膜分離系統、產水系統和曝氣系統，所述膜分離系統置于所述反應容器內，所述產水系統與所述膜分離系統連通用于抽出所述膜分離系統被的濾液，所述曝氣系統用于對所述反應容器以及所述膜分離系統曝氣。

　　所述曝氣系統被配置成能使所述反應容器50%以上區域的溶解氧濃度小于 1.0mg/L，所述膜分離系統區域內的溶解氧濃度低于2.0mg/L，其他區域的溶解氧濃度低于1.0mg/L，所述膜分離系統區域內的溶解氧濃度高于其他區域的溶解氧濃度。

　　所述產水系統選用抽吸式產水系統或重力自流式產水系統。

　　所述膜分離系統為膜組件微濾膜或超濾膜。

　　本實用新型還提供一種兼氧膜生物反應器工藝方法，包括以下工藝步驟：通過曝氣控制使反應容器50%以上區域的溶解氧濃度小于1mg/L，其中所述反應容器中的膜分離系統區域內的溶解氧濃度低于2.0mg/L，其他區域的溶解氧濃度低于1.0mg/L，所述膜分離系統區域溶解氧濃度高于其他區域的溶解氧濃度。

　　本實用新型還提供一種將原有膜生物反應器改造為兼氧膜生物反應器的方法，包括以下步驟：

　　a.拆除反應容器中的隔板或拆除所述膜生物反應器前端的反應區;

　　b.通過降低風機曝氣量和/或減少曝氣管道布置，將所述曝氣系統配置成能使所述反應容器50%以上區域的溶解氧濃度小于1.0mg/L，其中所述反應容器中的膜分離系統區域內的溶解氧濃度低于2.0mg/L，其他區域溶解氧濃度低于 1.0mg/L，所述膜分離系統區域的溶解氧濃度高于其他區域的溶解氧濃度;

　　c.拆除或停用排泥系統、污泥回流系統和污泥處理設施。

　　與現有技術相比較，本實用新型的具有兼氧膜生物反應器的污水處理系統可減少供氧，節約曝氣能耗，較膜生物反應器(MBR)工藝節能30%以上，同時培養出以兼性厭氧菌為主的微生物體系，可高效降解水中污染物。本實用新型的具有兼氧膜生物反應器的污水處理系統在不排泥的情況下仍能正常運行，反應器污泥濃度能夠隨進水濃度的變化自我調整，最終系統形成動態平衡;由于拆除或停止使用了排泥系統、污泥回流系統和污泥處理設施，極大的降低了控制要求，實現無人值守。
