申請日2015.11.02
公開(公告)日2017.11.14
IPC分類號C02F9/14; B61D35/00
摘要

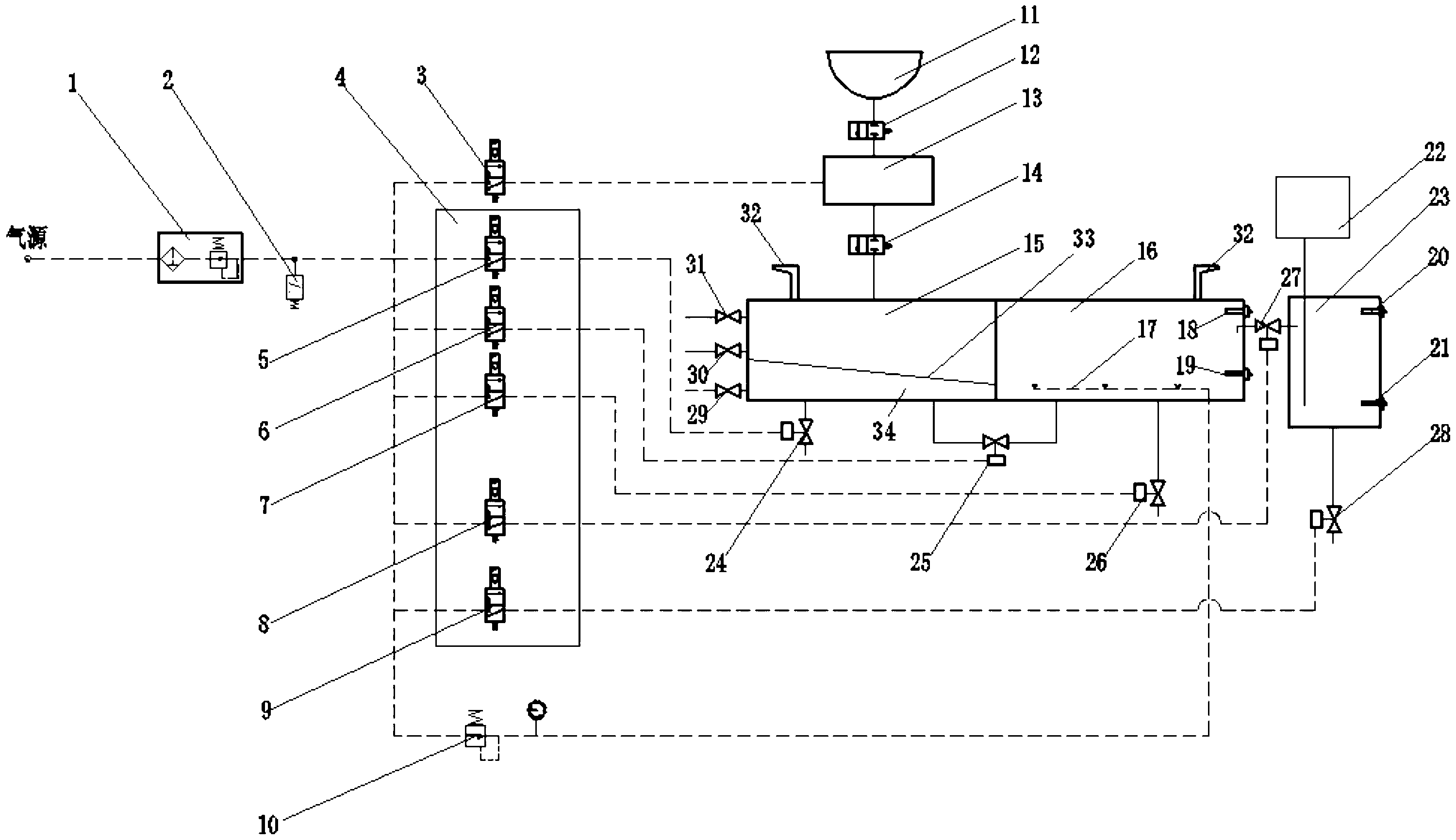

本發明涉及一種外置式處理列車衛生間污水的裝置、方法及列車。裝置部分包括置于列車衛生間外的殼體;殼體內部具有一次處理室及二次處理室，二次處理室的底部與一次處理室相連通;一次處理室的頂部設有進污口;所述一次處理室內設有過濾層，過濾層與一次處理室底部的空間被活性炭填料填充，活性炭填料上附著有厭氧微生物;所述二次處理室內部設有穿孔曝氣管及液位檢測閥，并懸掛有填料，填料上附著有好氧微生物;二次處理室外側設有消毒器;污水從進污口進入，在一次處理室和二次處理室分別進行一次處理和二次處理，然后流至消毒器進行消毒，消毒后的污水排至路軌。
權利要求書
1.一種外置式處理列車衛生間污水的裝置，其特征在于，包括：
置于列車衛生間外的殼體;
殼體內部具有一次處理室及二次處理室，二次處理室的底部與一次處理室相連通; 一次處理室的頂部設有進污口;
所述一次處理室內設有過濾層，過濾層與一次處理室底部的空間被活性炭填料填充，活性炭填料上附著有厭氧微生物;
所述二次處理室內部設有穿孔曝氣管及液位檢測閥，并設置有填料，填料上附著有好氧微生物;二次處理室外側設有消毒器;
污水從進污口進入，在一次處理室和二次處理室分別進行一次處理和二次處理，然后流至消毒器進行消毒，消毒后的污水排至路軌;
所述一次處理室、二次處理室和消毒器的底部分別與防凍排空閥相連通;
所有的防凍排空閥均通過電磁閥島實現各自的開閉;列車上的壓縮空氣經減壓后輸送至電磁閥島;
所述進污口依次與正吹排泄閥、真空收集箱和真空排泄閥連通，真空排泄閥將列車集便器中的污水吸入真空收集箱;
列車上的壓縮空氣進行正壓吹掃真空收集箱，實現真空收集箱內污水的清理;
所述電磁閥島包括多個并聯的電磁閥，所有的電磁閥分別與一級減壓過濾閥相連通，并被壓力開關控制壓縮空氣通斷;
二級過濾減壓閥與一級減壓過濾閥相連通，一級減壓過濾閥接受列車上的壓縮空氣，二級過濾減壓閥與二次處理室底部設置的穿孔曝氣管連通，二級過濾減壓閥被壓力開關控制壓縮空氣流量。
2.根據權利要求1所述的裝置，其特征在于，所述一次處理室的側壁自上之下依次與反洗排污口、清水反洗口和反洗用壓風口相連通。
3.根據權利要求1所述的裝置，其特征在于，所述過濾層為傾斜設置，來增大對污水的過濾面積。
4.根據權利要求1所述的裝置，其特征在于，所述殼體上設有承載件;
所述承載件為固定連接于殼體頂部的吊耳、固定連接于殼體側壁的懸掛架或固定連接于殼體底部的支撐板。
5.一種列車，該列車包括車廂，車廂內具有衛生間，衛生間具有集便器，其特征在于，所述車廂外具有權利要求1或2或3或4任一項所述的外置式處理列車衛生間污水的裝置，且集便器與一次處理室相連通。
6.一種利用權利要求1-4任一項所述的裝置進行列車衛生間污水處理的方法，其特征在于，步驟如下：
A、污水從列車衛生間流入一次處理室，固體大顆粒物被過濾層過濾截留，過濾后的污水流動至一次處理室下部，污染物質被活性炭填料吸附，而后被厭氧微生物分解，分解過程中厭氧微生物又將活性炭的吸附性再生，使吸附與厭氧分解互補;
B、厭氧分解結束后污水流至二次處理室進行好氧分解與曝氣處理，形成下層污水與上清液;
C、上清液流入消毒器進行消毒;
D、消毒結束后的上清液被排放;
當連通的閥門打開時，真空收集箱連通壓縮空氣的電磁閥同時打開，在壓縮空氣的正壓作用下，將真空收集箱內的污水壓入一次處理室，利用列車上壓縮空氣對二次處理室進行曝氣，在二次處理室內當處于95%的液位時，可控制停止曝氣并進行上清液澄清，隨后由電磁閥島中電磁閥控制消毒器進口閥開啟，上清液流入消毒器，當處于高液位時，關閉消毒器進口閥，對污水進行加熱，由電磁閥島中電磁閥控制開啟防凍排空閥，將消毒后污水排放，當液位處于低液位時，關閉防凍排放閥;若設備停運長期不運行，可將一次處理室、二次處理室及消毒器相連接的的防凍排空閥打開，將裝置中的污水排空。
說明書
一種外置式處理列車衛生間污水的裝置、方法及列車
技術領域
本發明涉及鐵路設備相關技術領域，具體的說，是涉及一種外置式處理列車衛生間污水的裝置、方法及列車。
背景技術
長期以來，我國列車采用“直排式”衛生間，列車運行中飛濺出大量的糞便拋灑在鐵路沿線，不僅污染沿線鐵路設施和環境，而且危害沿線周邊民眾的身體健康。
為保護鐵路沿線的生態環境，鐵路部門對列車衛生間進行綠色“革命”。2003年“非典”后，旅客列車開始試裝“密閉式”真空集便器，2004年起在新造客車上批量裝用。2012年起，對既有25型客車開始加裝真空集便器。
國內高鐵開通時，動車組均裝備了此裝備。這不僅解決了沿途遺散污染問題，還為乘客創造了良好的乘車環境。
然而“密閉式”真空集便器也存在自身的缺陷：污水箱容積有限，需在較短時間內進行排空卸污，且在車站或客車所(動車所)須配套建設卸污設備及污水處理設施。
因此，該模式導致一系列、大規模的基礎設施建設，且在后期運營中，需要大量的人力、物力和財力。
對于車輛站段、車庫或車輛整容所等運營單位來說，面臨著后勤保障能力要求高、維護使用成本大等一系列問題。因此，將列車衛生間污水隨車運行處理的方式是避免一次投資、后期維護及管理等方面的缺陷。
現有技術中，已經存在部分關于衛生間處理設備相關技術的研究。例如：
專利號CN2014107238078、專利號CN2003101059979和專利號CN2003201098589均涉及列車衛生間污水處理裝置，上述三種專利所提供的裝置均屬于安裝于車廂內部的處理設備，會占用有效的車廂空間，且不清楚動力來源。專利號CN2011203198321的方案是涉及是機車整體化衛生間的實用新型，包括真空集便系統、生化處理系統和帶監控顯示屏的智能控制器，未涉及衛生間污水處理的研究。
綜上所述，如何設計一種裝置，既不占用列車車廂空間，又能滿足列車化運行環境，且無需額外添加動力就能保證自身的運行，是本領域技術人員所亟需解決的。
發明內容
本發明的目的是為克服上述現有技術的不足，提供一種外置式處理列車衛生間污水的裝置、方法及列車。本裝置通過設計全新的結構，使其能夠外掛于車廂外部，不占用車內空間。并利用車上既有的壓縮空氣源及電源作為動力能源便可實現隨車對衛生間收集的污水進行凈化及衛生化處理。
為了達成上述目的，本發明采用如下技術方案：
一種外置式處理列車衛生間污水的裝置，包括：
置于列車衛生間外的殼體;
殼體內部具有一次處理室及二次處理室，二次處理室的底部與一次處理室相連通;
一次處理室的頂部設有進污口;
所述一次處理室內設有過濾層，過濾層與一次處理室底部的空間被活性炭填料填充，活性炭填料上附著有厭氧微生物;
所述二次處理室內部設有穿孔曝氣管及液位檢測閥，并設置有填料，填料上附著有好氧微生物;二次處理室外側設有消毒器;
污水從進污口進入，在一次處理室和二次處理室分別進行一次處理和二次處理，然后流至消毒器進行消毒，消毒后的污水排至路軌。
優選的，所述一次處理室的側壁自上之下依次與反洗排污口、清水反洗口和反洗用壓風口相連通。
優選的，所述一次處理室、二次處理室和消毒器的底部分別與防凍排空閥相連通。
優選的，所有的防凍排空閥均通過電磁閥島實現各自的開閉;
列車上的壓縮空氣經減壓后輸送至電磁閥島。
優選的，所述進污口依次與正吹排泄閥、真空收集箱和真空排泄閥連通，真空排泄閥將列車集便器中的污水吸入真空收集箱;
列車上的壓縮空氣進行正壓吹掃真空收集箱，實現真空收集箱內污水的清理。
優選的，所述過濾層為傾斜設置，來增大對污水的過濾面積。
優選的，所述電磁閥島包括多個并聯的電磁閥，所有的電磁閥分別與一級減壓過濾閥相連通，并被壓力開關控制壓縮空氣通斷。
優選的，所述殼體上設有承載件;承載件為固定連接于殼體頂部的吊耳、固定連接于殼體側壁的懸掛架或固定連接于殼體底部的支撐板。
在提供裝置方案的同時，本發明還提供了一種列車，該列車包括車廂，車廂內具有衛生間，衛生間具有集便器，所述車廂外具有上述的外置式處理列車衛生間污水的裝置，且集便器與一次處理室相連通。
一種利用上述的裝置進行列車衛生間污水處理的方法，主要包括如下步驟：
A、污水從列車衛生間流入一次處理室，固體大顆粒物被過濾層過濾截留，過濾后的污水流動至一次處理室下部，污染物質被活性炭填料吸附，而后被厭氧微生物分解，分解過程中厭氧微生物又再生活性炭的吸附性，使吸附與厭氧分解互補;
B、厭氧分解結束后污水流至二次處理室進行好氧分解與曝氣處理，形成下層污水與上清液;
C、上清液流入消毒器進行消毒;
D、消毒結束后的上清液被排放。
本發明的有益效果是：
(1)本方法克服了“密閉式”真空集便器、地面卸污設施及集中處理列車衛生間污水方式的投資大、占地多及后期維護費用高等缺點。
(2)本方法采用車載式列車衛生間污水處理，在技術范疇上屬于分散式處理技術，較傳統的直接排放和密閉收集集中處理技術有顯著的技術優點。
(3)外置式列車衛生間污水處理裝置既不占用列車車廂空間又不添加額外動力，使用列車內部既有動力能源實現自身的運行，很好的克服了當前列車排水模式的弊端。
(4)本方法對污水進行衛生化處理，直接排放路軌，不會帶來對沿途居民、維修工人及居住區域等帶來疾病、治病菌的傳染，具有顯著的環保衛生效益。
(5)本方法及裝置不會改變列車主體結構和強度，對于已安裝真空便器的列車，在不進行大改動前提下，即可實現與列車衛生間對接，因此有利于裝車推廣應用。
(6)本方法及裝置結構簡單、安裝方便，占用空間小，運行及維護成本低，市場前景廣闊。
