申請日2015.11.02
公開(公告)日2017.09.29
IPC分類號C02F9/08; C02F103/16
摘要
本發明公開了一種污水處理系統，包括預處理裝置、池體、一級沉淀池、微波處理裝置、脫氣池、二級沉淀池、除氨池、三級沉淀池和調酸池包括預處理裝置、池體、一級沉淀池、微波處理裝置、脫氣池、二級沉淀池、除氨池、三級沉淀池和調酸池。其工藝如下：(1)收集電鍍廢水;(2)處理電鍍廢水;(3)排出電鍍廢水。本發明同時處理上述三種電鍍廢水，提高處理效率，降低處理成本和優化處理效果。
權利要求書
1.一種污水處理系統的處理工藝，其特征在于：該污水處理系統包括預處理裝置、混合池、一級沉淀池、微波處理裝置、脫氣池、二級沉淀池、除氨池、三級沉淀池和調酸池，預處理裝置依次連接混合池、一級沉淀池、微波處理裝置、脫氣池、二級沉淀池、除氨池、三級沉淀池和調酸池，混合池內設有第一攪拌裝置，一級沉淀池內設有第二攪拌裝置，脫氣池內設有第三攪拌裝置，二級沉淀池內設有第四攪拌裝置，除氨池內設有第五攪拌裝置，預處理裝置和調酸池上分別開設進水口和出水口;其處理工藝包括：包括以下步驟：
步驟1：將電鍍廢水從進水口引進預處理裝置內;
步驟2：待電鍍廢水預處理后，將其引入混合池內;
步驟3：混合池內加入雙氧水，控制第一攪拌裝置不停攪拌，將電鍍廢水的pH值調至2.0-4.0且ORP值調至230-270mv;
步驟4：若電鍍廢水的pH值達不到2.0-4.0或ORP值達不到230-270mv，則將電鍍廢水按步驟3進行處理;若電鍍廢水的pH值達到2.0-4.0且ORP值達到230-270mv，則執行步驟5;
步驟5：混合池內加入堿性溶液，控制第一攪拌裝置不停攪拌，將電鍍廢水的pH值調至7.0-8.0，其中，堿性溶液含有亞鐵離子;
步驟6：若電鍍廢水的pH值達不到7.0-8.0，則將電鍍廢水按步驟5進行處理;若電鍍廢水的pH值達到7.0-8.0，則執行步驟7;
步驟7：將電鍍廢水引入一級沉淀池中，一級沉淀池內加入酸性溶液，并控制第二攪拌裝置不停攪拌，將電鍍廢水的pH值調至2.0-4.0且ORP值調至360-500mv;
步驟8：若電鍍廢水的pH值達不到2.0-4.0或ORP值達不到360-500mv，則將電鍍廢水按步驟7進行處理;若電鍍廢水的pH值達到2.0-4.0且ORP值達到360-500mv，則執行步驟9;
步驟9：將電鍍廢水引入微波處理裝置內進行微波處理;
步驟10：待電鍍廢水完成微波處理后，將其引入脫氣池內，脫氣池內加入堿性溶液，并控制第三攪拌裝置不停攪拌，將電鍍廢水的pH值調至9.5-10.5;
步驟11：若電鍍廢水的pH值達不到9.5-10.5，則將電鍍廢水按步驟10進行處理;若電鍍廢水的pH值達到9.5-10.5，則執行步驟12;
步驟12：將電鍍廢水引入二級沉淀池內，繼續加入堿性溶液，并控制第四攪拌裝置不停攪拌，將電鍍廢水的pH值調至10.5-11.5;
步驟13：若電鍍廢水的pH值達不到10.5-11.5，則將電鍍廢水按步驟12進行處理;若電鍍廢水的pH值達到10.5-11.5，則執行步驟14;
步驟14：將電鍍廢水引入除氨池內，并控制第五攪拌裝置不停攪拌;
步驟15：將電鍍廢水引入三級沉淀池;
步驟16：待電鍍廢水經過三級沉淀后，調酸池內加入酸性溶液，將電鍍廢水的pH值調至6.0-9.0;
步驟17：若電鍍廢水的pH值達不到6.0-9.0，則將電鍍廢水按步驟16進行處理;若電鍍廢水的pH值達到6.0-9.0，則執行步驟18;
步驟18：將電鍍廢水從調酸池的出水口排出。
2.根據權利要求1所述的一種污水處理系統的處理工藝，其特征在于：所述混合池為應急池或地下水池。
3.根據權利要求1所述的一種污水處理系統的處理工藝，其特征在于：還包括PLC控制終端，所述第一攪拌裝置、第二攪拌裝置、第三攪拌裝置、第四攪拌裝置和第五攪拌裝置分別連接PLC控制終端。
4.根據權利要求1所述的一種污水處理系統的處理工藝，其特征在于：所述預處理裝置包括絮凝處理組件、沉淀處理組件、過濾處理組件、吸附組件和反滲透處理組件的串聯組合。
5.根據權利要求1所述的一種污水處理系統的處理工藝，其特征在于：所述微波處理裝置包括微波發射機構和用于放置蒙脫石的掛籃。
6.根據權利要求1所述的一種污水處理系統的處理工藝，其特征在于：所述步驟1中,將電鍍廢水進行絮凝處理、沉淀處理和過濾處理，再進行吸附及反滲透處理。
7.根據權利要求1所述的一種污水處理系統的處理工藝，其特征在于：所述步驟10中，待電鍍廢水完成微波處理后，將其引入脫氣池內，脫氣池內加入堿性溶液，并控制第三攪拌裝置不停攪拌，將電鍍廢水的pH值調至10.0。
說明書
一種污水處理系統的處理工藝
技術領域
本發明涉及電鍍廢水處理領域，特別是涉及一種污水處理系統的處理工藝。
背景技術
目前，電鍍廢水主要由電鍍工廠(或車間)排出的廢水和廢液組成，如鍍件漂洗水、廢槽液、設備冷卻水和沖洗地面水等。由于鍍種較多，工藝繁瑣，其水質復雜，成分不易控制，電鍍廢水主要含有鉻、鎘、鎳、銅、鋅、金、銀等重金屬離子和氰化物等，這些電鍍廢水屬于致癌、致畸、致突變的劇毒物質，對人類及其他生物的生存環境都造成了極大的危害。
電鍍廢水一般可以分為三類：第一類為含鉻電鍍廢水，這種電鍍廢水中的鉻離子濃度偏高;第二類為含氰電鍍廢水，這樣電鍍廢水中的氰根離子濃度偏高;第三類為一般電鍍廢水，這種電鍍廢水主要含有多種重金屬離子，如鎳、銅和鋅。
現有的電鍍廢水處理系統和方法一般針對上述三種中的某一種電鍍廢水進行處理，這樣，就需要針對不同種類的電鍍廢水設計不同的處理方法以及處理裝置，極大地提高了處理成本，且處理效率也較低。
有鑒于此，本發明人專門設計了一種污水處理系統的處理工藝，本案由此產生。
發明內容
本發明為解決上述問題，提供了一種污水處理系統的處理工藝，以同時處理上述三種電鍍廢水，提高處理效率，降低處理成本和優化處理效果。
為實現上述目的，本發明采用的技術方案為：

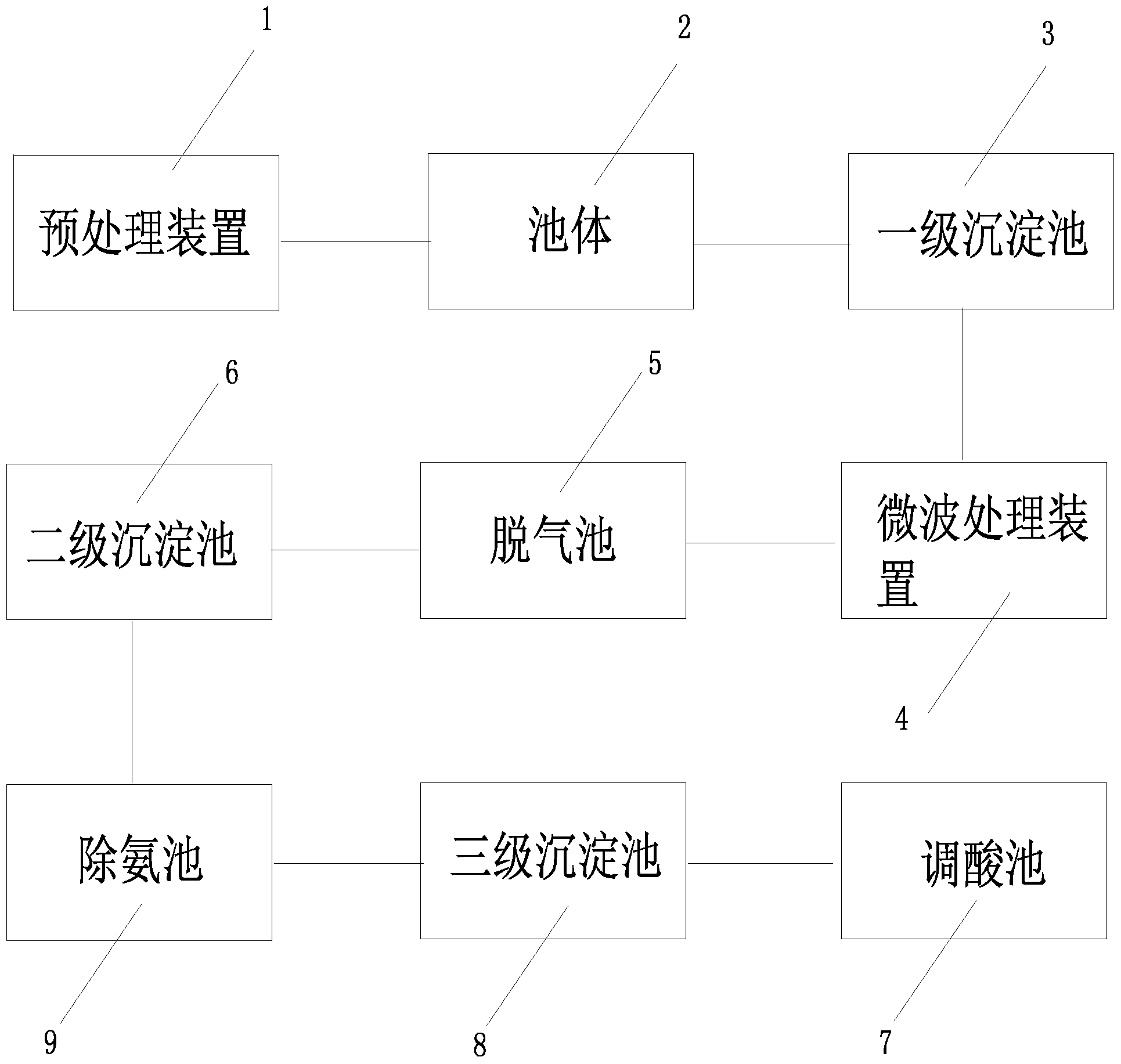

一種污水處理系統，包括預處理裝置、池體、一級沉淀池、微波處理裝置、脫氣池、二級沉淀池、除氨池、三級沉淀池和調酸池，預處理裝置依次連接池體、一級沉淀池、微波處理裝置、脫氣池、二級沉淀池、除氨池、三級沉淀池和調酸池，池體內設有第一攪拌裝置，一級沉淀池內設有第二攪拌裝置，脫氣池內設有第三攪拌裝置，二級沉淀池內設有第四攪拌裝置，除氨池內設有第五攪拌裝置，預處理裝置和調酸池上分別開設進水口和出水口。
所述池體為應急池或地下水池。
污水處理系統還包括PLC控制終端，所述第一攪拌裝置、第二攪拌裝置、第三攪拌裝置、第四攪拌裝置和第五攪拌裝置分別連接PLC控制終端。
所述預處理裝置包括絮凝處理組件、沉淀處理組件、過濾處理組件、吸附組件和反滲透處理組件的串聯組合。
所述微波處理裝置包括微波發射機構和用于放置蒙脫石的掛籃。
一種根據權利要求1所述的電鍍廢水處理工藝，包括以下步驟：
步驟1：將電鍍廢水從進水口引進預處理裝置內;
步驟2：待電鍍廢水預處理后，將其引入池體內;
步驟3：池體內加入酸性溶液，控制第一攪拌裝置不停攪拌，將電鍍廢水的pH值調至2.0-4.0且ORP值調至230-270;
步驟4：若電鍍廢水的pH值達不到2.0-4.0或ORP值達不到230-270，則將電鍍廢水按步驟3進行處理;若電鍍廢水的pH值達到2.0-4.0且ORP值達到230-270，則執行步驟5;
步驟5：池體內加入堿性溶液，控制第一攪拌裝置不停攪拌，將電鍍廢水的pH值調至7.0-8.0;
步驟6：若電鍍廢水的pH值達不到7.0-8.0，則將電鍍廢水按步驟5進行處理;若電鍍廢水的pH值達到7.0-8.0，則執行步驟7;
步驟7：將電鍍廢水引入一級沉淀池中，一級沉淀池內加入酸性溶液，并控制第二攪拌裝置不停攪拌，將電鍍廢水的pH值調至2.0-4.0且ORP值調至360-500;
步驟8：若電鍍廢水的pH值達不到2.0-4.0或ORP值達不到360-500，則將電鍍廢水按步驟7進行處理;若電鍍廢水的pH值達到2.0-4.0且ORP值達到360-500，則執行步驟9;
步驟9：將電鍍廢水引入微波處理裝置內進行微波處理;
步驟10：待電鍍廢水完成微波處理后，將其引入脫氣池內，脫氣池內加入堿性溶液，并控制第三攪拌裝置不停攪拌，將電鍍廢水的pH值調至9.5-10.5;
步驟11：若電鍍廢水的pH值達不到9.5-10.5，則將電鍍廢水按步驟10進行處理;若電鍍廢水的pH值達到9.5-10.5，則執行步驟12;
步驟12：將電鍍廢水引入二級沉淀池內，繼續加入堿性溶液，并控制第四攪拌裝置不停攪拌，將電鍍廢水的pH值調至10.5-11.5;
步驟13：若電鍍廢水的pH值達不到10.5-11.5，則將電鍍廢水按步驟12進行處理;若電鍍廢水的pH值達到10.5-11.5，則執行步驟14;
步驟14：將電鍍廢水引入除氨池內，并控制第五攪拌裝置不停攪拌;
步驟15：將電鍍廢水引入三級沉淀池;
步驟16：待調酸池經過三級沉淀后，調酸池內加入酸性溶液，將電鍍廢水的pH值調至6.0-9.0;
步驟17：若電鍍廢水的pH值達不到6.0-9.0，則將電鍍廢水按步驟16進行處理;若電鍍廢水的pH值達到6.0-9.0，則執行步驟18;
步驟18：將電鍍廢水從調酸池的出水口排出。
所述步驟1中,將電鍍廢水進行絮凝處理、沉淀處理和過濾處理，再進行吸附及反滲透處理。
所述步驟3中，酸性溶液為雙氧水。
所述步驟5中，堿性溶液含有亞鐵離子。
所述步驟10中，待電鍍廢水完成微波處理后，將其引入脫氣池內，脫氣池內加入堿性溶液，并控制第三攪拌裝置不停攪拌，將電鍍廢水的pH值調至10.0。
采用上述方式后，本發明能夠同時處理含鉻電鍍廢水、含氰電鍍廢水和一般電鍍廢水，提高處理效率，減少了資源浪費，降低了處理成本，最終的處理效果優異，其監測結果遠遠低于國家電鍍廢水表三的排放標準。
