申請日2015.09.03

　　公開(公告)日2016.02.24

　　IPC分類號F24F13/22

　　摘要

　　本實用新型提出了一種空調用冷凝水處理裝置及空調，空調用冷凝水處理裝置，包括至少一根管狀的收集容器，其底部開設有多個孔，收集容器的一端與排冷凝水的水管相連。本實用新型還涉及一種包括上述空調用冷凝水處理裝置的空調。本實用新型的冷凝水處理裝置設于空調室外機中最上端的翅片上，冷凝水被收集在管狀的收集容器中，沿其底部的小孔流出，在下落的過程中或者落在翅片上蒸發，避免了形成積水排到室外。

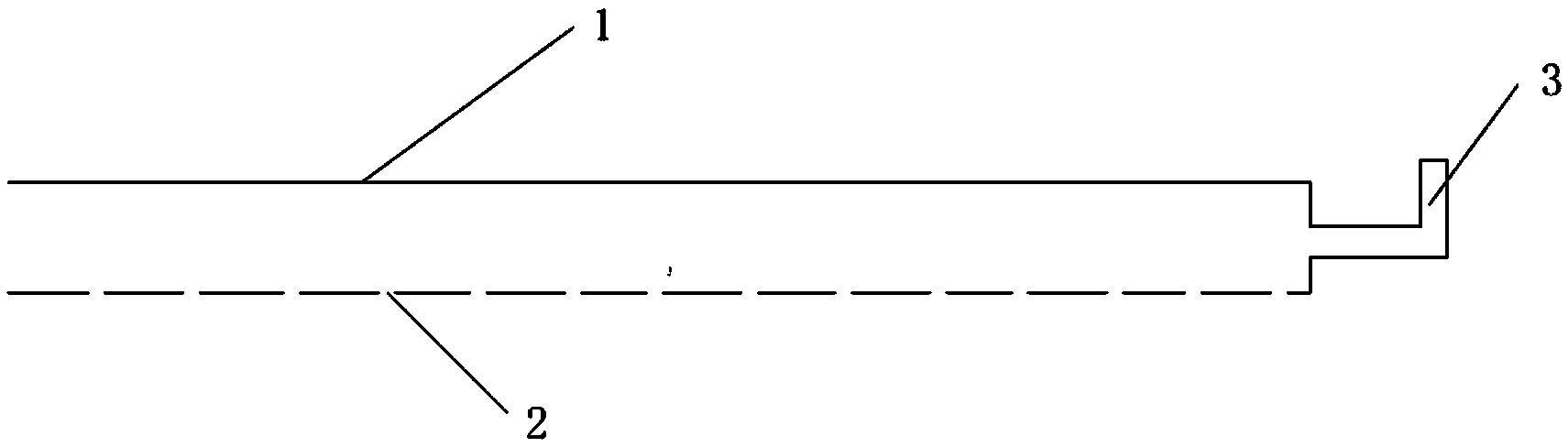

　　摘要附圖



　　權利要求書

　　1.一種空調用冷凝水處理裝置，其特征在于，包括至少一根管狀的收集容器(1)，其底部開設有多個孔(2)，所述收集容器(1)的一端與排冷凝水的水管相連;所述冷凝水處理裝置設于空調室外機中最上端的翅片上。

　　2.根據權利要求1所述的空調用冷凝水處理裝置，其特征在于，所述收集容器(1)的一端封閉或開口。

　　3.根據權利要求1所述的空調用冷凝水處理裝置，其特征在于，所述收集容器(1)與排冷凝水的水管相連的一端設有L形的接口(3)。

　　4.根據權利要求1所述的空調用冷凝水處理裝置，其特征在于，所述收集容器(1)還設有用于卡在翅片上的卡扣。

　　5.一種空調，其特征在于，包括如權利要求1-4中任一項所述的空調用冷凝水處理裝置，其固設于室外機(10)中最上端的翅片(11)上。

　　6.根據權利要求5所述的空調，其特征在于，所述收集容器(1)開口的一端高于與排冷凝水的水管相連的一端。

　　說明書

　　空調用冷凝水處理裝置及空調

　　技術領域

　　本實用新型涉及空調技術領域，特別是指一種空調用冷凝水處理裝置及空調。

　　背景技術

　　空調器是用于室內空間空氣調節的裝置，工作時空調器箱體與室內空間溫度有較大的溫差。空調在使用過程中，空調器送出的冷風與室內空間的熱風交匯處容易形成冷凝水，通常將冷凝水直接排至室外，在柜外會形成積水或滴水，影響過路行人。目前尚無有效的手段對這部分冷凝水進行處理。

　　實用新型內容

　　本實用新型提出一種空調用冷凝水處理裝置及空調，解決了現有技術中空調冷凝水在室外形成積水，影響過路行人的問題。

　　本實用新型的技術方案是這樣實現的：

　　一種空調用冷凝水處理裝置，包括至少一根管狀的收集容器，其底部開設有多個孔，收集容器的一端與排冷凝水的水管相連。

　　作為本實用新型的進一步改進，收集容器的一端封閉或開口。

　　作為本實用新型的進一步改進，收集容器與排冷凝水的水管相連的一端設有L形的接口。

　　作為本實用新型的進一步改進，收集容器還設有用于卡在翅片上的卡扣。

　　本實用新型還涉及一種空調，包括上述空調用冷凝水處理裝置，其固設于室外機中最上端的翅片上。

　　作為本實用新型的進一步改進，收集容器開口的一端高于與排冷凝水的水管相連的一端。

　　本實用新型的有益效果為：

　　本實用新型的冷凝水處理裝置設于空調室外機中最上端的翅片上，冷凝水被收集在管狀的收集容器中，沿其底部的小孔流出，在下落的過程中或者落在翅片上蒸發，避免了形成積水排到室外。
