申請日2015.09.03
公開(公告)日2016.01.13
IPC分類號C02F9/14
摘要
一種新型餐飲廢水處理裝置，其中：包括有移動床體，所述移動床體為生物膜池，所述生物膜池的上方一側加設有隔油沉渣池，所述隔油沉渣池與生物膜池相接處設有動轉筒式隔油裝置，所述隔油沉渣池另一側設有粗格柵池，所述粗格柵池內設有回轉式粗格柵，所述生物膜池內設有聚乙烯懸浮填料和曝氣裝置，所述聚乙烯懸浮填料置于生物膜池中的中部，在聚乙烯懸浮填料的一側設有自動排水裝置，所述曝氣裝置置于生物膜池中的底部，所述隔油沉渣池底部和生物膜池底部設有一支路與污泥池連接。本實用新型使用高效移動床生物膜池，能在池內調整厭氧好氧狀態，使處理效果更佳。且能自動運行，不需駐場操作。

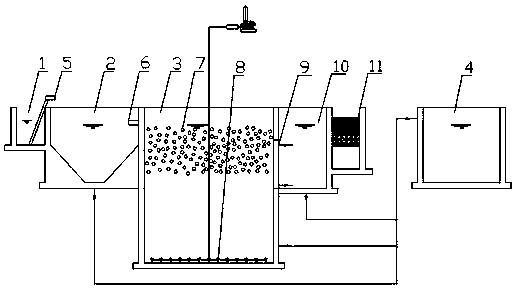

摘要附圖
權利要求書
1.一種新型餐飲廢水處理裝置，其特征是：包括有移動床體，所述移動床體為生物膜池，所述生物膜池的上方一側加設有隔油沉渣池，所述隔油沉渣池與生物膜池相接處設有動轉筒式隔油裝置，所述隔油沉渣池另一側設有粗格柵池，所述粗格柵池內設有回轉式粗格柵，所述生物膜池內設有聚乙烯懸浮填料和曝氣裝置，所述聚乙烯懸浮填料置于生物膜池中的中部，在聚乙烯懸浮填料的一側設有自動排水裝置，所述曝氣裝置置于生物膜池中的底部，所述隔油沉渣池底部和生物膜池底部設有一支路與污泥池連接。
2.根據權利要求1所述的一種新型餐飲廢水處理裝置，其特征是：所述自動排水裝置在入水口處設有PH指標探測儀、BOD5指標探測儀、COD指標探測儀和油脂指標探測儀。
3.根據權利要求1所述的一種新型餐飲廢水處理裝置，其特征是：所述自動排水裝置在出水口端連接有沉淀池和過濾池，所述過濾池由下自上依次為砂濾層和活性炭層，頂端設有出水口。
說明書
一種新型餐飲廢水處理裝置
技術領域
本實用新型涉及餐飲廢水處理領域，特別是一種新型餐飲廢水處理裝置。
背景技術
餐飲廢水的定義有幾種說法：其一指餐飲廢水即餐飲業和單位食堂產生的殘?jiān)蛷U料，還有一種說法是指飯店、賓館等飲食行業排放的廢水。餐飲廢水中主要成分是剩余食物和水，以淀粉類、食物纖維類、動物脂肪類等有機物為主要成分，具有營養成分高、含水率高、油脂和鹽分含量高、易腐發酵發臭等特點。若將之與生活垃圾一道收集、運輸和處置，將會嚴重影響市容環境和居民生活，也會影響生活垃圾的最終處置效果。此外，餐廚垃圾中含有大量的有機物，其營養既全面又豐富，只要通過合適的處理技術，就可以使餐飲廢水得到充分的“資源化”利用。
現有技術中對于餐飲廢水處理的設備，其工藝復雜，占地面積大，能耗高，需要專人操作，進水期間進水量不穩定，使水質處理不穩定。
發明內容
為了克服現有技術的上述缺點，本實用新型的目的是提供后續處理效果更佳的、能自動運動的不需駐場操作的一種新型餐飲廢水處理裝置。
本實用新型解決其技術問題所采用的技術方案是：一種新型餐飲廢水處理裝置，其中：包括有移動床體，所述移動床體為生物膜池，所述生物膜池的上方一側加設有隔油沉渣池，所述隔油沉渣池與生物膜池相接處設有動轉筒式隔油裝置，所述隔油沉渣池另一側設有粗格柵池，所述粗格柵池內設有回轉式粗格柵，所述生物膜池內設有聚乙烯懸浮填料和曝氣裝置，所述聚乙烯懸浮填料置于生物膜池中的中部，在聚乙烯懸浮填料的一側設有自動排水裝置，所述曝氣裝置置于生物膜池中的底部，所述隔油沉渣池底部和生物膜池底部設有一支路與污泥池連接。
所述生物膜池為移動式高效厭氧反應器，內部設有的聚乙烯懸浮填料浸沒在廢水中，微生物附著在填料中，通過固定填料，在厭氧微生物的作用下，廢水中的有機物被厭氧分解，同時調整厭氧好氧狀態，使處理效果更佳。
作為本實用新型的進一步改進：所述自動排水裝置在入水口處設有PH指標探測儀、BOD5指標探測儀、COD指標探測儀和油脂指標探測儀。
作為本實用新型的進一步改進：所述自動排水裝置在出水口端連接有沉淀池和過濾池，所述過濾池由下自上依次為砂濾層和活性炭層，頂端設有出水口。
與現有技術相比，本實用新型的有益效果是：
1、增加隔油沉渣池，使后續處理效果更佳。
2、使用高效移動床生物膜池，能在池內調整厭氧好氧狀態，使處理效果更佳。
3、能自動運行，不需駐場操作。
