申請日2015.09.03

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14; C02F103/16

　　摘要

　　本實用新型公開一種新型電鍍廢水處理裝置，其中：所述的系統由預曝氣調節池、前置一級反應池、前置二級反應池、前置三級反應池、前置斜管沉淀池、后置一級反應池、后置二級反應池、后置三級反應池、后置斜管沉淀池、中間水池、砂濾罐、炭濾罐、保安過濾罐、高效反滲透過濾裝置、一級離子交換裝置、二級離子交換裝置、三級離子交換裝置、回用水池及污泥池依次組成;本實用新型具有加強深度處理，達到回用水標準，穩定達標等優點。

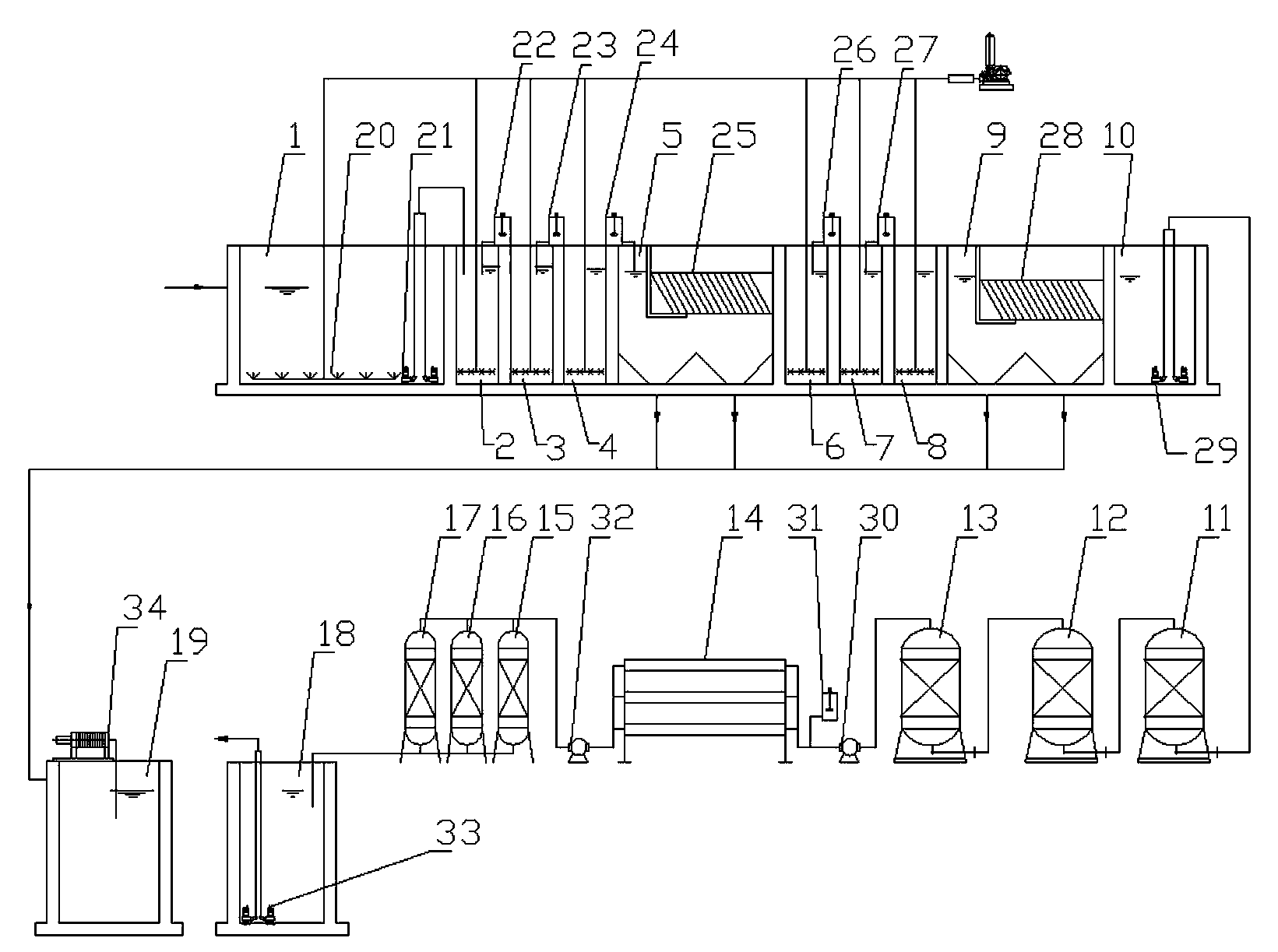

　　摘要附圖



　　權利要求書

　　1.一種新型電鍍廢水處理裝置，其特征是：所述的系統由預曝氣調節池、前置一級反應池、前置二級反應池、前置三級反應池、前置斜管沉淀池、后置一級反應池、后置二級反應池、后置三級反應池、后置斜管沉淀池、中間水池、砂濾罐、炭濾罐、保安過濾罐、高效反滲透過濾裝置、一級離子交換裝置、二級離子交換裝置、三級離子交換裝置、回用水池及污泥池依次組成;所述的預曝氣調節池通過廢水提升裝置與前置一級反應池連接;所述的前置一級反應池設置有酸加藥裝置，所述前置二級反應池設有還原劑加藥裝置;所述的前置第三反應池設有堿加藥裝置;所述的后置一級反應池設置有混凝劑加藥裝置，所述后置二級反應池設有絮凝劑加藥裝置;所述的中間水池通過廢水提升裝置與砂濾罐連接;所述保安過濾罐依次通過高壓水泵裝置及阻垢劑加藥裝置與高效反滲透過濾裝置連接;所述高效反滲透過濾裝置與一級離子交換裝置中間連接有高壓水泵裝置;所述的回用水池安裝有供回用水裝置;所述的污泥池安裝有板框壓濾機。

　　2.根據權利要求1所述的一種新型電鍍廢水處理裝置，其特征是：所述的預曝氣調節池、前置一級反應池、前置二級反應池、前置三級反應池、后置一級反應池、后置二級反應池及后置三級反應池的池底均安裝有預曝氣裝置，所述的預曝氣裝置與驅動電機連接。

　　3.根據權利要求1所述的一種新型電鍍廢水處理裝置，其特征是：所述的前置斜管沉淀池及后置斜管沉淀池均設置有高密度聚乙烯蜂窩填料，且前置斜管沉淀池及后置斜管沉淀池的池底與污泥池連接。

　　說明書

　　一種新型電鍍廢水處理裝置

　　技術領域

　　本實用新型涉及廢水處理領域，特別是一種新型電鍍廢水處理裝置。

　　背景技術

　　電鍍行業對我國經濟發展起著重要的作用，其生產過程中需要消耗大量的水，且處理不當還會對周圍水體造成嚴重污染。現隨著國家對清潔生產的越來越重視，減少水污染、節約水資源、廢水回收再利用已越來越被企業重視。

　　電鍍行業中含鉻廢水的量較大，如何簡單有效地處理含鉻廢水以求達到廢水回收再利用的目的，已成為了重金屬離子處理中的重大課題。目前，含鉻廢水的處理方法有沉淀法，通過加入化學物質將廢水中鉻離子還原成鉻沉淀，從而達到除去鉻離子的目的，然而，該法在一定程度上存在處理后水很難達標，泥渣難以處理等缺點�，F(xiàn)含鉻廢水的處理方法還有離子交換法，但該處理方法的投資大，工藝過程復雜，且處理效果不理想，所得的回收水品質不夠理想。而現在普遍的處理方法均具有進水不穩定，使排放使鉻濃度超標;以往工藝處理效果達不到現在新排放標準等缺點。

　　發明內容

　　為了克服現有技術的上述缺點，本實用新型的目的是提供一種深度處理，達到回用水標準，穩定達標的含鉻電鍍廢水處理系統。

　　本實用新型解決其技術問題所采用的技術方案是：一種新型電鍍廢水處理裝置，其中：所述的系統由預曝氣調節池、前置一級反應池、前置二級反應池、前置三級反應池、前置斜管沉淀池、后置一級反應池、后置二級反應池、后置三級反應池、后置斜管沉淀池、中間水池、砂濾罐、炭濾罐、保安過濾罐、高效反滲透過濾裝置、一級離子交換裝置、二級離子交換裝置、三級離子交換裝置、回用水池及污泥池依次組成;所述的預曝氣調節池通過廢水提升裝置與前置一級反應池連接;所述的前置一級反應池設置有酸加藥裝置，所述前置二級反應池設有還原劑加藥裝置;所述的前置第三反應池設有堿加藥裝置;所述的后置一級反應池設置有混凝劑加藥裝置，所述后置二級反應池設有絮凝劑加藥裝置;所述的中間水池通過廢水提升裝置與砂濾罐連接;所述保安過濾罐依次通過高壓水泵裝置及阻垢劑加藥裝置與高效反滲透過濾裝置連接;所述高效反滲透過濾裝置與一級離子交換裝置中間連接有高壓水泵裝置;所述的回用水池安裝有供回用水裝置;所述的污泥池安裝有板框壓濾機。

　　作為本實用新型的進一步改進：所述的預曝氣調節池、前置一級反應池、前置二級反應池、前置三級反應池、后置一級反應池、后置二級反應池及后置三級反應池的池底均安裝有預曝氣裝置，所述的預曝氣裝置與驅動電機連接。

　　作為本實用新型的進一步改進：所述的前置斜管沉淀池及后置斜管沉淀池均設置有高密度聚乙烯蜂窩填料，且前置斜管沉淀池及后置斜管沉淀池的池底與污泥池連接。

　　與現有技術相比，本實用新型的有益效果是：

　　1、增加多級過濾系統，使后續處理設備能持續正常運行;

　　2、加強深度處理，達到回用水標準，穩定達標。
