申請日2015.11.02
公開(公告)日2016.05.11
IPC分類號C02F9/14
摘要
本發明公開了雙室生物反應器系統，其包括異養生物反應器、自養生物反應器、以及在自養生物反應器和異養生物反應器之間的膜。自養生物反應器包括透明外壁。每個群體獲益于彼此的代謝產物。用于廢水處理和藻類生產的方法利用該系統。
權利要求書
1.一種雙室生物反應器系統，所述雙室生物反應器系統包括：
含有異養生物體的第一室;
含有自養生物體的第二室;和
與所述第一室和所述第二室可操作地接觸的膜子系統;
其中所述膜子系統配置為：允許氣體和溶質中的至少一種從所述第一室到所述第二室的運輸;和
其中所述膜子系統配置為：允許氣體和溶質中的至少一種從所述第二室到所述第一室的運輸。
2.根據權利要求1所述的雙室生物反應器系統，其中所述第二室包括允許可見光經過的透明外壁。
3.根據權利要求1所述的雙室生物反應器系統，所述雙室生物反應器系統還包括：
配置為清潔所述膜子系統的至少一個膜的至少一個表面的磁性凈化器。
4.根據權利要求1所述的雙室生物反應器系統，其中所述膜子系統由一個膜組成;并且其中所述膜與所述第一室和所述第二室處于物理接觸。
5.根據權利要求1所述的雙室生物反應器系統，其中所述第二室沿周向包圍所述第一室。
6.一種使輸入物代謝的方法，所述方法包括：
將輸入物提供給第一室;
在所述第一室中使所述輸入物代謝且使異養生物體生長;和
回收來自所述第一室或所述第二室的組分;
其中所述第一室與所述膜子系統處于可操作的接觸;
其中所述膜子系統與第二室處于可操作的接觸;
在所述第二室中使所述輸入物代謝且使自養生物體生長;
其中所述第二室包括透明外壁;和
其中所述膜子系統允許氣體和溶質中的至少一種從下述中的至少一個的運輸;
所述第一室至所述第二室;和
所述第二室至所述第一室。
7.根據權利要求6所述的方法，其中所述膜子系統由一個膜組成;其中所述膜沿周向包圍所述第一室的至少第一部分;并且其中所述第二室沿周向包圍所述膜的至少第二部分。
8.根據權利要求6所述的方法，其中所述膜子系統由一個膜組成;并且其中所述膜與所述第一室和所述第二室處于直接接觸。
9.根據權利要求6所述的方法，所述方法進一步包括：
通過沿所述透明外壁移動磁體，清潔所述膜子系統的膜;
其中所述第一磁刷配置為清潔所述膜的至少一個表面。
10.根據權利要求6所述的方法，所述方法進一步包括：
使所述第二室的自養生物質以逆流方向連續再循環，以再循環所述第一室的異養生物質。
說明書
用于廢水處理和藻類生產中的雙室生物反應器
背景技術
在過去100多年，廢水已用各種物理、化學和生物學手段進行處理。廢水處理通常包括篩選碎片且使砂礫沉降的預處理過程，物理上去除較大微粒的初級處理過程，生物學去除較小的有機微粒和溶解的有機物且恢復生物生長的次級處理過程，任選通過捕獲剩余固體且去除剩余營養素使次級流出物“精煉”的三級處理過程，以及在排放至受納水體前的消毒過程。當今最常見的次級過程組合是用于氧化溶解和微粒有機物的懸浮生長生物處理系統，其由用于生物生長的生物反應器和用于回收生物質的重力沉降凈化器組成。這些系統是能量密集型的，因?yàn)樾枰娘L(fēng)機來供應氧用于氧化有機物質。
懸浮生長生物處理(活性污泥)照常規在大型生物反應器(槽)中執行，所述大型生物反應器被供應大量的氧且通常對大氣開放。在美國的16,600個公有廢水處理設施中，存在大約6,200個活性污泥設施，范圍從極小型(0.001mgd)到超大型(>800mgd)，處理所有流量的將近80%�；钚晕勰嘤晌⑸锶郝�(主要為異養菌，但也為原生生物、浮游動物和環節動物，并且有時為自養硝化細菌)以及惰性和生物可降解的有機固體組成，所述惰性和生物可降解的有機固體如統稱為“絮體”或“混合液懸浮固體”(MLSS)的松散固體。在高速操作條件下，微生物群落負責微粒和可溶性含碳物質兩者在廢水中的氧化。絮體被保留且通常經由重力沉降，與干凈的流出物分開。生物體的過度生長和固體的累積經常作為過量活性污泥從系統中去除。以這種方式的廢水處理是能量密集型過程，因?yàn)樵趶U水處理工廠中使用的高達60%的能量用于提供氧用于生物處理。其他次級處理過程包括膜生物反應器、序批式反應器、集成的固定膜活性污泥、滴濾池、氧化溝、處理氧化塘等。
過量活性污泥生物質(廢活性污泥或WAS)可經由厭氧消化連同由初級處理過程收集的沉降固體(初級固體)一起進行消化，以產生主要由甲烷組成的生物氣。甲烷燃燒用于在美國的城市廢水處理工廠處的熱電聯產(CHP)系統�？色@益于CHP系統的理論上最小容量的廢水處理設施 為1mgd，其可利用當今上市的最小微型燃?xì)廨啓C(jī)(30kW)。在美國存在具有厭氧消化過程的大約2,900個廢水處理設施，其中約60%超過10mgd的工廠包括厭氧消化。在過去幾十年中，由厭氧消化產生的生物氣已開始用于熱，以用于消化器預熱，或用于熱電聯產(CHP)系統，其在美國的較大型城市廢水處理工廠的一些處生成熱和電兩者。歷史上，生物氣是簡單燃燒的。截至2004年，存在將近250個消化器氣體利用設施，其以一些方式(熱或CHP)利用該潛在能源，其中全國的76個實際CHP設備截至2006年產生總共220MW電力。CHP系統數目由于當今上升的能量成本而增加，并且在較小型的工廠應用。來自常規處理的能量回收通常為0.15-0.2kWh/m3處理的廢水。當與不含厭氧消化和CHP的設施相比較時，具有厭氧消化和CHP的設施通常可抵消高達50%的能量需求。
用于生物燃料和/或能量生成的藻類(通常為微藻類)生產目前處于研究與開發的各個階段。在某些生長條件下例如當應激時，一些藻類物種具有合成脂質貯存化合物的能力。高脂質含量的藻類含有約20至約50重量百分比的脂質。高脂質含量的藻類具有較緩慢的生長速率，并且比低脂質含量的藻類更適用于生物燃料生產過程。雖然大多數藻類具有自養代謝(使用無機碳和光能來產生更多藻類和氧)，但一些物種具有異養代謝(使用有機碳用于能量和生長，使用氧來產生更多藻類和二氧化碳)，而其他具有混合營養代謝(顯示出或同時或取決于具體條件的自養和異養代謝)。
大多數商業藻類生產已集中于光合自養物種例如布朗葡萄藻(Botryococcusbraunii)，并且預期由高效藻類塘(HRAP)、光生物反應器(PBR)管或嵌板、或兩者的一些組合組成。HRAP是對大氣開放、在戶外或溫室中的淺藻類塘或水溝，并且包括簡單的機械混合。HRAP通常由在大得多的占地面積(footprint)中低濃度的具有較低脂質含量的藻類混合培養物組成，對蒸發喪失、污染、通過不希望的藻類菌株的競爭以及被細菌和浮游動物捕食敏感。HRAP是簡單的且對于操作具有較低的能量需求。PBR是緊密配置為使在戶外或溫室中的目光暴露達到最大的封閉式透明管、嵌板或袋。PBR要求混合、流通物抽泵和噴灑對藻類生長可能有毒的過量氧。在比HRAP小得多的占地面積中，PBR產生高濃度的具有更大脂質含量的富集或純?cè)孱惻囵B(yǎng)物。PBR還阻止蒸發且使污染、捕食和競爭降到最低。PBR是復雜的且需要 比HRAP更多的能量來操作。兩種系統均需要補充性碳和/或營養素添加，以充分維持最佳藻類生產。
近期工作已集中于在發酵罐型生物反應器中的生長中的異養藻類。候選菌株數目對于光養性生長少得多，并且包括在小球藻屬(Chlorella)、四爿藻屬(Tetraselmis)和菱形藻屬(Nitzschia)內的某些物種。碳源可為葡萄糖、甘油、乙酸酯、一些或其他碳源、或廢碳例如廢水中的那種。需要營養素例如氮和磷，并且氧供應是關鍵的。由于不需要光用于生長，這些系統更容易擴大且更易于操作。培養物濃度可更高，因?yàn)楣馔高^(guò)不是要素，并且生長速率可更大。很像自養藻類物種那樣，可誘導異養藻類物種，以刺激脂質的產生，所述脂質對于生物燃料及其他能量商品的產生是有價值的。異養藻類在有機碳的呼吸期間產生二氧化碳。
由于技術和經濟挑戰，用于生物燃料能量的藻類生產尚未達到大規模商業化。來自藻類的生物燃料仍是有吸引力的，因?yàn)榕c下一種最高產量的生物質原料(油棕，635加侖/英畝/年)相比較，藻類具有明顯更多的潛在油產量(1,000-4,000加侖/英畝/年)。關于商業藻類生產的技術挑戰主要與脫水技術的表現相關。藻類生產的操作成本包括碳和營養素的補充也可為很高的。已靶向廢碳源(例如來自關于自養生物的發電廠的氣體排放的二氧化碳;關于異養生物的工業和城市廢水中的有機物)，以降低操作成本且截存碳。關于來自藻類的商業生物燃料生產的技術挑戰主要與處理/干燥脫水的藻類且提取脂質相關。已認識到脫水藻類的直接發酵/消化和來自所得到的生物氣的發電目前是從藻類中回收能量的最符合成本效益的方法。
期望開發用于廢水處理的新系統和方法，其降低或消除關于去除有機物質的氧補充需要。
期望開發用于廢水處理的新系統或方法，其降低來自排放至接納水體的流出物的營養素，例如氮和磷。
期望開發用于廢水處理的新系統或方法，其降低來自排放至接納水體的流出物的金屬，例如鉻、銅和鋅。
期望開發用于廢水處理的新系統和方法，其降低能量使用、產生能量來抵消處理的能量需要、或產生比處理所需更多的能量。
期望開發用于廢水處理的新系統和方法，其降低或消除廢水中的氨硝化的補充氧需要。
期望開發用于廢水處理的新系統和方法，其降低或消除通過異養呼吸的溫室氣體釋放。
期望開發用于廢水處理的新系統和方法，其增加生物氣產生/單位體積的處理廢水。
期望開發新的藻類生產系統和方法，其降低或消除關于自養藻類生產的碳補充需要。
期望開發新的藻類生產系統和方法，其降低或消除關于異養藻類生產的氧補充需要。
期望開發新的藻類生產系統和方法，其降低或消除關于自養藻類的氧中毒的可能性。
期望開發新的藻類生產系統和方法，其降低或消除關于異養和自養藻類生產的營養素補充需要。
發明內容

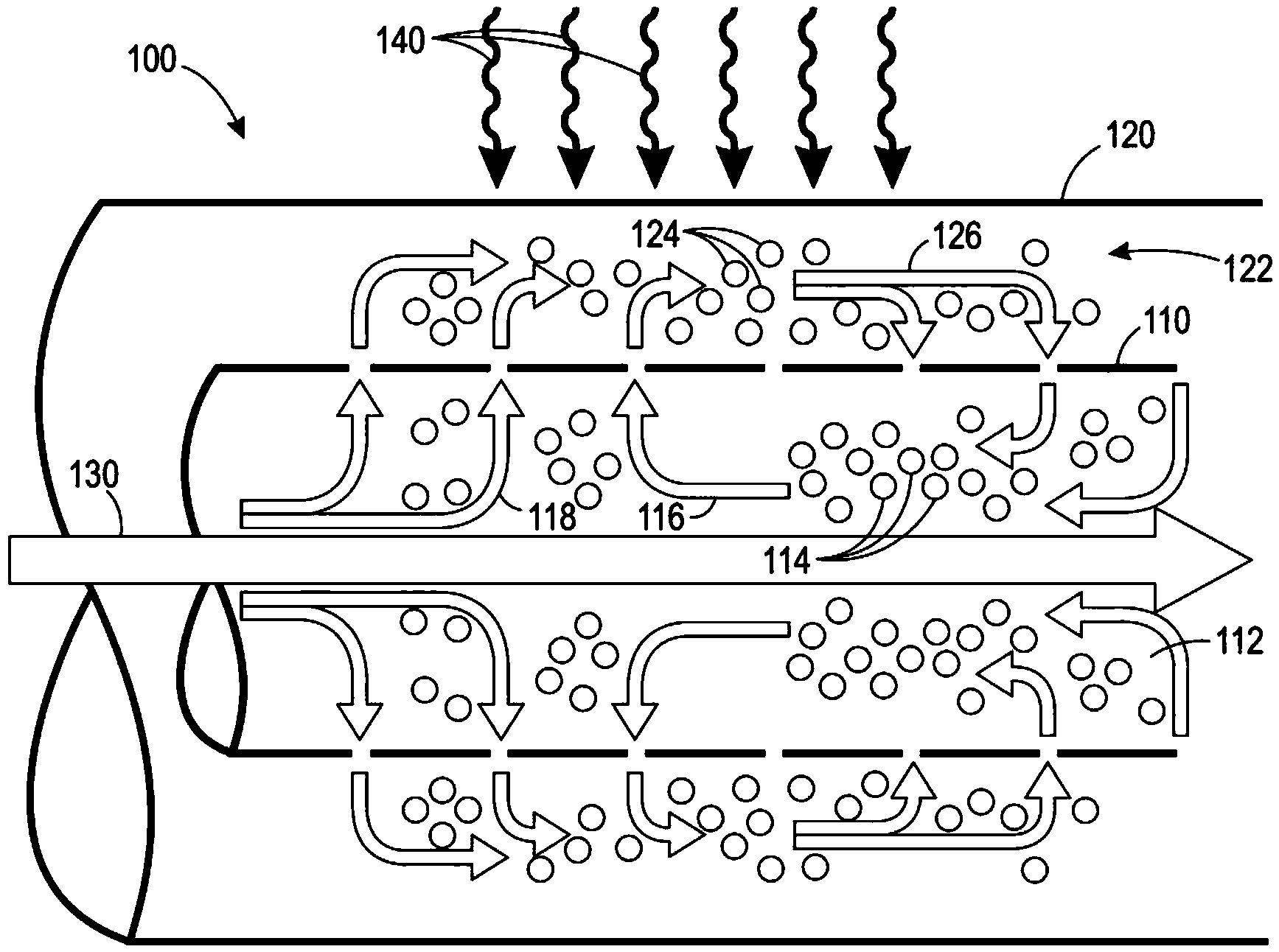

雙室生物反應器系統包括主要預期用于光合自養呼吸的生物反應器，主要預期用于異養呼吸的第二生物反應器，以及與兩個生物反應器可操作地接觸的膜子系統。自養生物反應器包括透明外壁。溶質和氣體跨越膜的運輸允許通過另一者的一個代謝產物群體的有益使用，同時使群體隔離以確保各自的最佳生長和功能。
本發明還公開了使用雙重生物反應器系統用于代謝輸入物(例如處理廢水和產生藻類)的方法。
