申請日2015.07.30
公開(公告)日2015.12.16
IPC分類號C02F9/04
摘要
本實用新型提供了一種智能一體化水處理機組，涉及水處理領域，包括箱體，箱體設有進水管、補壓管線、泄壓管線、軟化器、加藥箱、常壓隔膜罐、真空脫氣罐、第一控制閥、第二控制閥、控制器和壓力傳感器，進水管與軟化器連通，軟化器與加藥箱連通，加藥箱與補壓管線連通，進水管與常壓隔膜罐連通，補壓管線上設有第一控制閥，泄壓管線上設有第二控制閥，控制器分別于第一控制閥和第二控制閥連接，控制器與壓力傳感器連接，壓力傳感器與常壓隔膜罐連接。本實用新型減少了水垢的產生，大大降低了設備的維護率，降低了設備的維護成本，同時利用壓力傳感器和控制器進行集成控制，實現智能化管理，使用簡單，成本低廉。
權利要求書
1.一種智能一體化水處理機組，其特征在于，包括箱體，所 述箱體設有進水管、補壓管線、泄壓管線、軟化器、加藥箱、常壓 隔膜罐、真空脫氣罐、第一控制閥、第二控制閥、控制器和壓力傳 感器，所述進水管與所述軟化器連通，所述軟化器與所述加藥箱連 通，所述加藥箱與所述補壓管線連通，所述進水管與所述常壓隔膜 罐連通，所述補壓管線上設有第一控制閥，
所述泄壓管線上設有第二控制閥，所述泄壓管線與所述真空脫 氣罐連通，所述真空脫氣罐與所述軟化器和所述加藥箱分別連接， 所述真空脫氣罐與所述常壓隔膜罐連通，所述常壓隔膜罐與所述補 壓管線連通，
所述控制器分別于所述第一控制閥和所述第二控制閥連接，所 述控制器與壓力傳感器連接，所述壓力傳感器與所述常壓隔膜罐連 接，所述補壓管線與所述加藥箱連接的管道上設有加藥泵，所述控 制器與所述加藥泵連接，所述真空脫氣罐上設有真空壓力傳感器， 所述控制器與所述真空壓力傳感器連接。
2.根據權利要求1所述的智能一體化水處理機組，其特征在 于，所述智能一體化水處理機組包括重力傳感器，所述重力傳感器 設置在所述常壓隔膜罐下方，所述重力傳感器與所述控制器連接。
3.根據權利要求1所述的智能一體化水處理機組，其特征在 于，所述智能一體化水處理機組還包括水質監測傳感器，所述水質 監測傳感器設置在所述加藥箱內，所述控制器與所述水質監測傳感 器連接。
4.根據權利要求3所述的智能一體化水處理機組，其特征在 于，所述加藥箱內還包括攪拌機，所述攪拌機包括電機和攪拌槳， 所述攪拌槳與所述電機連接，所述攪拌槳設置在所述加藥箱內，所 述電機固定在所述加藥箱的外壁。
5.根據權利要求1所述的智能一體化水處理機組，其特征在 于，所述智能一體化水處理機組還包括水錘消除器。
6.根據權利要求1所述的智能一體化水處理機組，其特征在 于，所述軟化器內包括玻璃鋼罐體和鹽箱，所述玻璃鋼罐體設有進 水口和出水口，所述玻璃鋼罐體內填充有樹脂粒子，所述玻璃鋼罐 體與所述鹽箱通過管道連通，所述玻璃鋼罐體與所述鹽箱之間的管 道設有還原泵。
7.根據權利要求1所述的智能一體化水處理機組，其特征在 于，所述智能一體化水處理機組還包括流量控制器，所述流量控制 器分別設置在所述泄壓管線與所述真空脫氣罐之間，所述補壓管線 和所述常壓隔膜罐之間。
8.根據權利要求1所述的智能一體化水處理機組，其特征在 于，所述智能一體化水處理機組還包括應急補水管，所述應急補水 管和所述進水管連通，所述應急補水管上設有控制閥門。
9.根據權利要求1所述的智能一體化水處理機組，其特征在 于，所述智能一體化水處理機組還包括刷式過濾器，所述刷式過濾 器設置在所述補壓管線上，所述刷式過濾器包括濾筒、不銹鋼刷、 電機、壓差開關、進水口、出水口和排污口，所述濾筒設置在所述 刷式過濾器內，所述不銹鋼刷轉動設置在所述濾筒內，所述不銹鋼 刷與所述電機連接，所述進水口與所述濾筒的外側連通，所述出水 口與所述濾筒一端的內側連通，所述排污口與所述濾筒的另一端內 側連通，所述排污口與所述出水口位置相對。
10.根據權利要求9所述的智能一體化水處理機組，其特征在 于，所述智能一體化水處理機組還包括精細過濾器，所述精細過濾 器設置在所述刷式過濾器與所述補壓管線之間，所述精細過濾器內 依次設有篩網、硅酸鹽層和活性炭層。
說明書
智能一體化水處理機組
技術領域
本實用新型涉及水處理領域，具體而言，涉及一種智能一體化 水處理機組。
背景技術
循環冷卻水是指通過換熱器交換熱量或直接接觸換熱方式來交 換介質熱量并經冷卻塔涼水后，循環使用，以節約水資源。一般情 況下，循環水是中性和弱堿性的，pH值控制在7-9.5之間;在與介質 直接接觸的循環冷卻水的有酸性或堿性(pH值大于10.0)的情況，一 般較少。
由于循環水的特殊情況，循環水為一直保持在一個封閉的環境 下進行循環，長時間的循環一方面會使得水質不斷變差，不斷變差 的水質會加快對管路的腐蝕或者水垢的形成，腐蝕管路減少了管路 的使用壽命，形成的水垢會大大提高管路的換熱系數，導致?lián)Q熱效 率大大降低，影響正常的生產另一方面，在不斷的循環過程中，水 會發生損耗，導致封閉的條件下水壓發生變化，影響其他設備的正 常工作。
實用新型內容
有鑒于此，本實用新型提供了一種智能一體化水處理機組，以 改善上述問題。

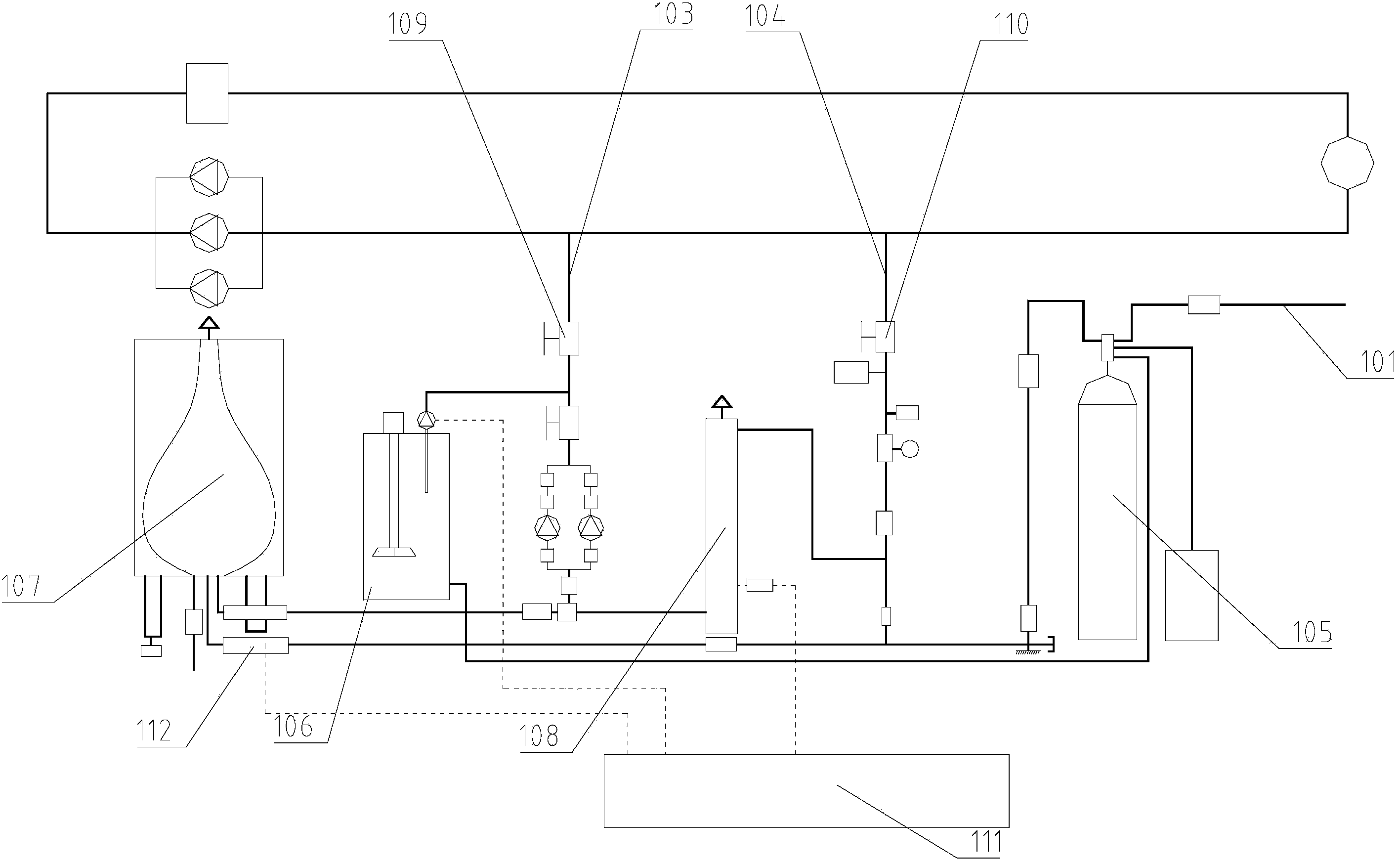

本實用新型提供的一種智能一體化水處理機組包括箱體，所述 箱體設有進水管、補壓管線、泄壓管線、軟化器、加藥箱、常壓隔 膜罐、真空脫氣罐、第一控制閥、第二控制閥、控制器和壓力傳感 器，所述進水管與所述軟化器連通，所述軟化器與所述加藥箱連通， 所述加藥箱與所述補壓管線連通，所述進水管與所述常壓隔膜罐連 通，所述補壓管線上設有第一控制閥。
所述泄壓管線上設有第二控制閥，所述泄壓管線與所述真空脫 氣罐連通，所述真空脫氣罐與所述軟化器和所述加藥箱分別連接， 所述真空脫氣罐與所述常壓隔膜罐連通，所述常壓隔膜罐與所述補 壓管線連通。
所述控制器分別于所述第一控制閥和所述第二控制閥連接，所 述控制器與壓力傳感器連接，所述壓力傳感器與所述常壓隔膜罐連 接，所述補壓管線與所述加藥箱連接的管道上設有加藥泵，所述控 制器與所述加藥泵連接，所述真空脫氣罐上設有真空壓力傳感器， 所述控制器與所述真空壓力傳感器連接。
以上所述的智能一體化水處理機組，優選地，所述智能一體化 水處理機組包括重力傳感器，所述重力傳感器設置在所述常壓隔膜 罐下方，所述重力傳感器與所述控制器連接。通過重力傳感器能夠 實現對常壓隔膜罐進行稱重的實時檢測，當檢測到常壓隔膜罐的重 量過輕的時候，說明常壓隔膜罐內的儲水比較少，需要及時進行補 充，這種情況時，打開進水管對常壓隔膜罐內進行水分補充，避免 常壓隔膜罐內水量不足不能夠及時對循環水系統內進行水分的補 充。
以上所述的智能一體化水處理機組，優選地，所述智能一體化 水處理機組還包括水質監測傳感器，所述水質監測傳感器設置在所 述加藥箱內，所述控制器與所述水質監測傳感器連接。利用水質監 測傳感器能夠?qū)崟r(shí)對循環水的水質進行檢測，當檢測到水中水質變 差，水中微生物或者雜質偏多時，加藥箱想循環水內投藥，進行殺 菌和雜質的溶解處理，相對的，如果檢測到循環水中的藥劑濃度偏 高，則需要向管路中加水來降低藥劑濃度。
以上所述的智能一體化水處理機組，優選地，所述加藥箱內還 包括攪拌機，所述攪拌機包括電機和攪拌槳，所述攪拌槳與所述電 機連接，所述攪拌槳設置在所述加藥箱內，所述電機固定在所述加 藥箱的外壁。通過電機帶動攪拌槳在加藥箱內運動，提高了投放后 的藥物在水中的溶解速率，使得藥物作用于循環水的速率更快，效 率更高。
以上所述的智能一體化水處理機組，優選地，所述智能一體化 水處理機組還包括水錘消除器。水錘消除器能在無需阻止流體流動 的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪 涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波， 起到保護設備的目的。
以上所述的智能一體化水處理機組，優選地，所述軟化器內包 括玻璃鋼罐體和鹽箱，所述玻璃鋼罐體設有進水口和出水口，所述 玻璃鋼罐體內填充有樹脂粒子，所述玻璃鋼罐體與所述鹽箱通過管 道連通，所述玻璃鋼罐體與所述鹽箱之間的管道設有還原泵。通過 玻璃鋼罐體內的樹脂粒子對水中的鈣鎂離子進行有效吸附，樹脂是 帶有官能團(有交換離子的活性基團)、具有網狀結構、不溶性的 高分子化合物，通常是球形顆粒物。然后樹脂再吸附一定時間后， 樹脂粒子飽和，吸附效率降低，這時，將鹽箱內的工業鹽水利用還 原泵通入到玻璃鋼罐體內，工業鹽與樹脂發生置換反應，將吸附的 鈣鎂離子置換出來，使得樹脂還原，恢復對鈣鎂離子的吸附能力。
通過軟化器能夠去除水中大部分的鈣鎂離子，避免當水升溫的 時候，鈣、鎂鹽以碳酸鹽的形式沉淀出來，避免沉淀附著在管壁上 形成水垢。水垢的減少，能夠減少管道的堵塞，同時避免了水垢附 著在管壁上提高管壁的換熱系數，導致整個系統的換熱效率降低。 通過軟化器處理的水質從根本上消除了水堿，使設備安全運行，節 省經費支出，減少水設備及水管道維修費60%以上，減少熱水燃料 費30%以上，減少洗滌劑購置費50%以上。
以上所述的智能一體化水處理機組，優選地，所述智能一體化 水處理機組還包括流量控制器，所述流量控制器分別設置在所述泄 壓管線與所述真空脫氣罐之間，所述補壓管線和所述常壓隔膜罐之 間。通過流量控制器，能夠了解到補壓管線與常壓隔膜罐之間是否 還有水流通過，能夠更加準確的進行補壓和泄壓的操作，同時，通 過流量控制器能夠計算出從常壓隔膜罐通過補壓管線向循環系統內 補充了多少水，便于對補充量進行控制，調節更加準確。
以上所述的智能一體化水處理機組，優選地，所述智能一體化 水處理機組還包括應急補水管，所述應急補水管和所述進水管連通， 所述應急補水管上設有控制閥門。通過應急補水管能夠在整個循環 系統內需要緊急用水的時候，直接將水通過應急補水管從進水管引 入到循環系統內，進行對循環系統內水的補充，提高了對循環系統 內水進行補充的效率，避免了當循環系統內缺水，長時間不對循環 系統內的水進行補充導致循環系統內壓力改變，影響循環效率，進 而影響生產效率。
以上所述的智能一體化水處理機組，優選地，所述智能一體化 水處理機組還包括刷式過濾器，所述刷式過濾器設置在所述補壓管 線上，所述刷式過濾器包括濾筒、不銹鋼刷、電機、壓差開關、進 水口、出水口和排污口，所述濾筒設置在所述刷式過濾器內，所述 不銹鋼刷轉動設置在所述濾筒內，所述不銹鋼刷與所述電機連接， 所述進水口與所述濾筒的外側連通，所述出水口與所述濾筒一端的 內側連通，所述排污口與所述濾筒的另一端內側連通，所述排污口 與所述出水口位置相對。刷式過濾器進行過濾的時候，進水口進水， 進入的水流經濾筒內，經濾筒將雜質截留，實現對水的過濾，這時， 過濾后的水流經濾筒，從出水口流出，過濾后的殘質截留在濾筒內， 在需要清洗濾筒的時候，打開電機，不銹鋼刷在電機的帶動下旋轉， 實現對濾筒內雜質的清洗，然后打開排污口，將清洗的污物排出， 保持濾筒的過濾能力，避免濾筒發生堵塞。刷式過濾器過濾效果好， 維護簡單。使用的時候，所述補壓管線的進水的一端與進水口連通， 所述補壓管線的出水的一端與出水口連通。
以上所述的智能一體化水處理機組，優選地，所述智能一體化 水處理機組還包括精細過濾器，所述精細過濾器設置在所述刷式過 濾器與所述補壓管線之間，所述精細過濾器內依次設有篩網、硅酸 鹽層和活性炭層。篩網能夠?qū)^大的顆粒雜質進行截留過濾，然后 水再經過硅酸鹽層和活性炭層對循環水內的有害物質進行過濾和吸 附。通過精細過濾器，能夠?qū)艿纼?nèi)的循環水進行進一步地過濾， 將雜質都截留在精細過濾器內，減少循環水內的雜質附著在管壁形 成水垢的可能性，進而減少管道的清洗頻率，降低了冷卻水處理裝 置的維護成本。
相對于現有技術，本實用新型提供的一種智能一體化水處理機 組包括以下有益效果：本實用新型提供的智能一體化水處理機組通 過利用軟化器、加藥箱、常壓隔膜罐、真空脫氣罐對循環系統內的 水進行軟化去除鈣鎂離子，減少水垢的產生，利用加藥箱向水內加 入藥劑，通過藥劑實現對循環系統內水的殺菌，同時能夠利用藥劑 減少循環系統內水的結垢，利用真空脫氣罐實現對通過進水管進入 的水的除氣，通過除氣減少了水中的含氧量，有效減少了水中微生 物和細菌的滋生，同時，設置常壓隔膜罐儲水，根據循環系統的需 要，利用常壓隔膜罐的儲水向系統內輸水，在輸水的同時進行補壓 和泄壓，保證循環系統內的水壓不變，減少了在進行清潔過濾和換 水時水壓的變化對系統內設備的影響，同時，這四種處理方式的結 合，大大提高了水質，保證了循環系統內的水長時間使用不會變質 腐敗，減少了水垢的產生，大大降低了設備的維護率，降低了設備 的維護成本，同時利用壓力傳感器和控制器進行集成控制，實現智 能化管理，使用簡單，成本低廉。
