申請日2015.07.30

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種易操作管理的污水處理裝置，包括污水處理筒體、沉淀槽、蓋體、進水口、自動閥、控制系統和出水嘴;所述污水處理筒體上方設有蓋體，蓋體與污水處理筒體之間通過螺紋連接，且蓋體中間位置設有沼氣排氣口;在所述污水處理筒體內部由上及下依次設有消毒裝置、三相分離器、生物處理槽、初濾網和沉淀槽;所述污水處理筒體右側上方設有出水口，出水口通過管道與水質檢測裝置連接，水質檢測裝置右側通過管道與水嘴連接，水嘴下方的污水處理筒體側壁上設有LED報警燈，同時，在污水處理筒體左側下方設有進水口，進水口左側通過管道與自動閥門連接;本實用新型結構合理，污水處理效果好，易操作管理，經濟實用，出水水質好。

　　權利要求書

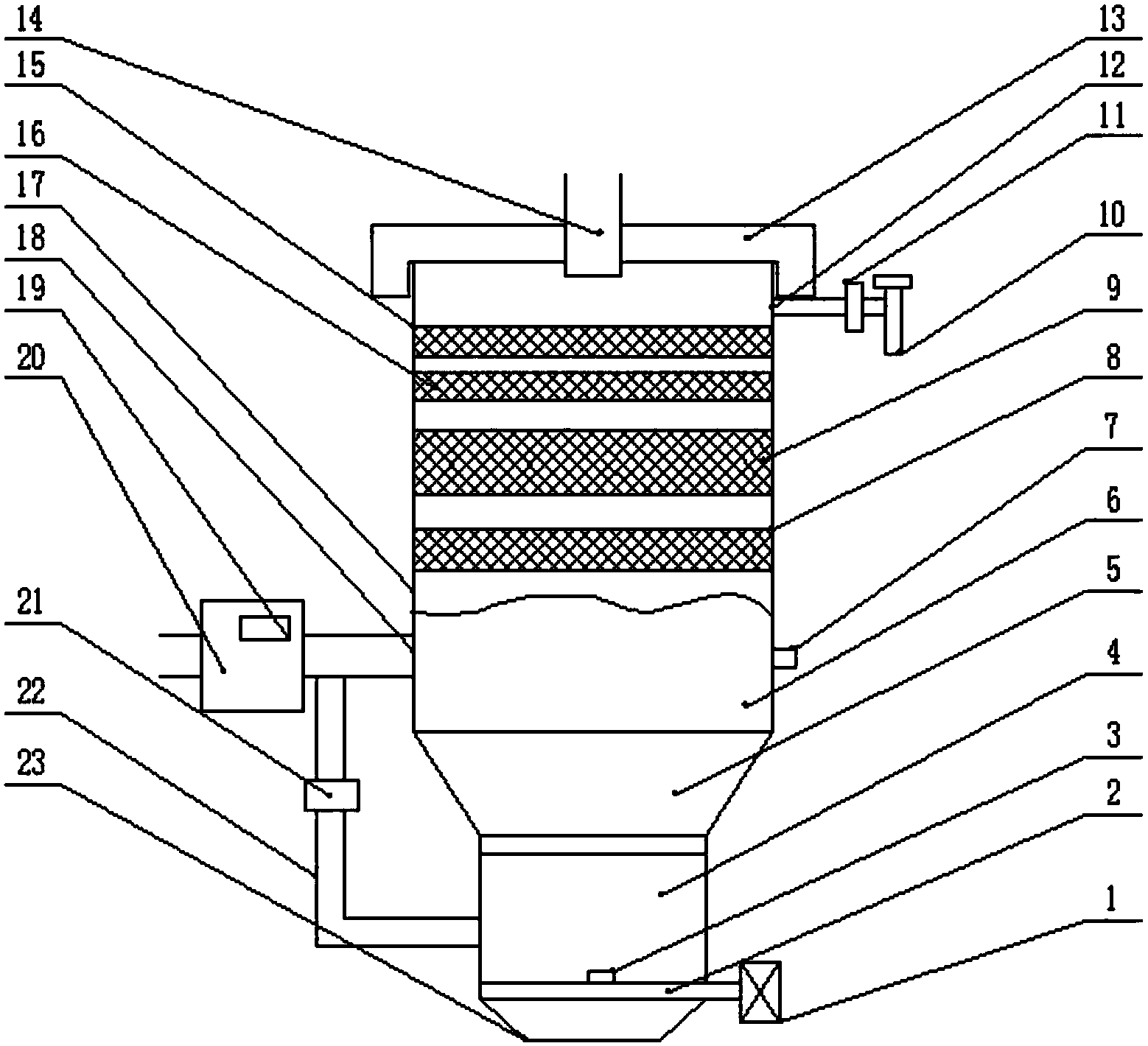

　　1.一種易操作管理的污水處理裝置,包括污水處理筒體(17)、沉淀槽(6)、蓋體(13)、進水口(18)、自動閥(20)、控制系統(19)和出水嘴(10);其特征在于，所述污水處理筒體(17)上方設有蓋體(13)，蓋體(13)與污水處理筒體(17)之間通過螺紋連接，且蓋體(13)中間位置設有沼氣排氣口(14)，沼氣排氣口(14)一端伸入污水處理筒體(17)內;在所述污水處理筒體(17)內部由上及下依次設有消毒裝置(15)、三相分離器(16)、生物處理槽(9)、初濾網(8)和沉淀槽(6);所述污水處理筒體(17)右側上方設有出水口(12)，出水口(12)右側設有水嘴(10)，水嘴(10)下方的污水處理筒體(17)側壁上設有LED報警燈(7)，同時，污水處理筒體(17)左側下方設有進水口(18)，進水口(18)左側通過管道與自動閥門(20)連接;所述污水處理筒體(17)的底部設有導流筒體(5)，導流筒體(5)為倒置的錐形筒體，導流筒體(5)底部連接有分離筒體(4)，分離筒體(4)底部設有擋板(2)，且擋板(2)上設有壓力檢測儀(3)，擋板(2)的右側與驅動裝置(1)連接，擋板(2)的下方設有斜口(23)，同時，在分離筒體(4)左側設有與進水口(18)連接的回流管(22)，在回流管(22)中間位置設有單向閥(21)。

　　2.根據權利要求1所述的易操作管理的污水處理裝置，其特征在于，在所述自動閥門(20)上設有自動控制系統(19)。

　　3.根據權利要求1所述的易操作管理的污水處理裝置，其特征在于，所述出水口(12)右側通過管道連接有水質檢測裝置(11)。

　　說明書

　　一種易操作管理的污水處理裝置

　　技術領域

　　本實用新型涉及污水處理裝置，具體是一種易操作管理的污水處理裝置。

　　背景技術

　　食品、生物、化工等行業排放的高濃度有機廢水中含有大量的氨氮磷等，排入河流湖泊造成水體富營養化，水體富營養化是指生物所需的氮、磷等營養物質大量進入湖泊、河流、海灣等緩流水體，引起藻類及其他浮游生物迅速繁殖，水體溶解氧量下降，水質惡化，魚類及其他生物大量死亡的現象。污水處理是為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程;污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療和餐飲等領域，也越來越多的走進尋常百姓的日常生活;現有技術中的污水處理設備處理成本高，給企業節能減排帶來極大壓力。

　　實用新型內容

　　本實用新型的目的在于提供一種結構合理，污水處理效果好，經濟實用的易操作管理的污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種易操作管理的污水處理裝置，包括污水處理筒體、沉淀槽、蓋體、進水口、自動閥、控制系統和出水嘴;所述污水處理筒體上方設有蓋體，蓋體與污水處理筒體之間通過螺紋連接，且蓋體中間位置設有沼氣排氣口，沼氣排氣口一端伸入污水處理筒體內;在所述污水處理筒體內部由上及下依次設有消毒裝置、三相分離器、生物處理槽、初濾網和沉淀槽;所述污水處理筒體右側上方設有出水口，出水口右側設有水嘴，水嘴下方的污水處理筒體側壁上設有LED報警燈，同時，在污水處理筒體左側下方設有進水口，進水口左側通過管道與自動閥門連接;所述污水處理筒體的底部設有導流筒體，導流筒體為倒置的錐形筒體，導流筒體底部連接有分離筒體，分離筒體底部設有擋板，且擋板上設有壓力檢測儀，擋板的右側與驅動裝置連接，擋板的下方設有斜口，同時，在分離筒體左側設有與進水口連接的回流管，在回流管中間位置設有單向閥。

　　進一步的，在所述自動閥門上設有自動控制系統。

　　進一步的，所述出水口右側通過管道連接有水質檢測裝置。

　　與現有技術相比，本實用新型的有益效果是：本實用新型使用時，三相分離器將高濃度有機廢水中的固態廢料、液態水和沼氣進行分離，生物處理槽對污水中的有機物進行分解，初濾網將廢水中的大顆粒物質分離出來;污水經過污水處理筒體內污水處理裝置處理后產生的沼氣通過沼氣排氣口排出污水處理筒體，同時，處理后的水通過出水口流向水質檢測裝置，水質檢測裝置實時監測水質，當水質達不到規定標準時，LED報警燈閃爍進行報警，且自動控制系統控制自動閥門關閉，停止向污水處理筒體內部供水;分離筒體將泥水進行分離，分離后的水經回流管從新進入污水處理筒體內，污泥沉淀在分離筒體底部，當沉淀在底部的污泥達到一定的壓力值時，驅動裝置控制擋板移動，污泥從斜口流出，污泥完全流出，驅動裝置控制擋板移動將分離筒體封住。
