申請日2015.07.30
公開(公告)日2015.11.25
IPC分類號C02F3/30
摘要
本實用新型公開了一種集成式MBBR移動床生物膜一體化污水處理設備，它包括兼性厭氧池、一級氧化池、二級氧化池、二沉池、鼓風機、曝氣管、出水管、導流管、中心導流筒、內循環泵、內循環管、潛水?dāng)嚢杵骷癓INPOR生物載體，本實用新型的有益效果是：體積小、運行能耗低、運輸及安裝方便、使用及維護簡單，適合鄉鎮、小區、醫院等分散式且水量較小的分散式污水處理。
權利要求書

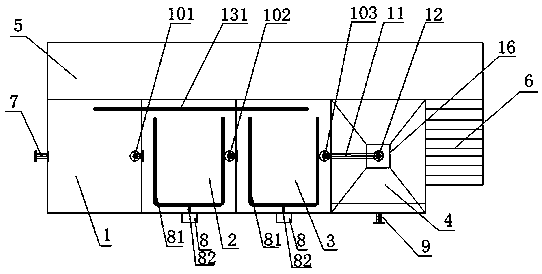

1.一種集成式MBBR移動床生物膜一體化污水處理設備，它包括兼性厭氧池(1)、一級氧化池(2)、二級氧化池(3)及二沉池(4)，其特征在于：所述兼性厭氧池(1)的一側安裝有進水管(7)，所述兼性厭氧池(1)的另一側通過第一收水網篩(101)與一級氧化池(2)的一側相連通，所述一級氧化池(2)的另一側通過第二收水網篩(102)與二級氧化池(3)的一側相連通，所述二級氧化池(3)的另一側通過第三收水網篩(103)和二沉池(4)相連通;所述二沉池(4)設置有出水管(9)，所述二沉池(4)內部設置有中心導流筒(12)，中心導流筒(12)連接有導流管(11),導流管(11)與第三收水網篩(103)相連。
2.根據權利要求1所述的一種集成式MBBR移動床生物膜一體化污水處理設備，其特征在于：所述的兼性厭氧池(1)、一級氧化池(2)及二級氧化池(3)的內部均填充有LINPOR生物載體。
3.根據權利要求2所述的一種集成式MBBR移動床生物膜一體化污水處理設備，其特征在于：所述的兼性厭氧池(1)內部設置有潛水?dāng)嚢杵?14)。
4.根據權利要求2所述的一種集成式MBBR移動床生物膜一體化污水處理設備，其特征在于：所述的一級氧化池(2)和二級氧化池(3)的內部均設置有曝氣管(81),所述一級氧化池(2)和二級氧化池(3)的外部均設置有鼓風機(8)，所述曝氣管(81)通過進氣口(82)與鼓風機(8)相連。
5.根據權利要求1所述的一種集成式MBBR移動床生物膜一體化污水處理設備，其特征在于：所述的二沉池(4)內設置有支架(16),支架(16)將中心導流筒(12)固定在二沉池(4)內部。
6.根據權利要求2所述的一種集成式MBBR移動床生物膜一體化污水處理設備，其特征在于：所述的二級氧化池(3)內部設置有內循環泵(13)，內循環泵(13)連接有內循環管(131);所述二級氧化池(3)通過內循環管(131)與兼性厭氧池(1)相連。
7.根據權利要求4所述的一種集成式MBBR移動床生物膜一體化污水處理設備，其特征在于：所述曝氣管(81)為防堵穿孔曝氣管。
8.根據權利要求1所述的一種集成式MBBR移動床生物膜一體化污水處理設備，其特征在于：它設置有走道板(5)，走道板(5)設置有走道欄桿(51)，所述走道板(5)連接走道樓梯(6)。
說明書
一種集成式MBBR移動床生物膜一體化污水處理設備
技術領域
本實用新型涉及一體化污水處理設備，更具體的說是涉及一種集成式MBBR移動床生物膜一體化污水處理設備。
背景技術
MBBR工藝的原理是通過向反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。另外，每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部為好養菌，這樣每個載體都為一個微型反應器，使硝化反應和反硝化反應同時存在，從而提高了處理效果。MBBR工藝兼具傳統流化床和生物接觸氧化法兩者的優點，是一種新型高效的污水處理方法，依靠曝氣池內的曝氣和水流的提升作用使載體處于流化狀態，進而形成懸浮生長的活性污泥和附著生長的生物膜，這就使得移動床生物膜使用了整個反應器空間，充分發揮附著相和懸浮相生物兩者的優越性，使之揚長避短，相互補充。與以往的填料不同的是，懸浮填料能與污水頻繁多次接觸因而被稱為“移動的生物膜”。
MBBR工藝具有容積負荷高、靈活方便、使用壽命長、攪拌和曝氣系統操作方便、維護簡單、生物池?zé)o堵塞、生物池容積能夠得到充分利用等優點而被廣泛應用。
然而MBBR工藝針對的是大型城鎮污水處理廠，目前國家針對鄉鎮、小區、醫院等水量較小的污水處理站，沒有一種經濟、占地面積小、集成式一體化、處理效率高的成套污水處理設備。
隨著我國經濟的高速發展和城鎮人口的不斷增加，集中式的污水處理廠已經跟不上發展的需要，很多地方?jīng)]有鋪設污水管網或無法鋪設污水管網，致使大量生活污水未得到完全處理就排入水體，造成水體的富營養化。
實用新型內容
本實用新型針對于目前沒有一種經濟、占地面積小、集成式一體化、處理效率高的成套污水處理設備，提供一種集成式MBBR移動床生物膜一體化污水處理設備，該設備體積小、運行能耗低、運輸及安裝方便、使用及維護簡單，適合鄉鎮、小區、醫院等分散式且水量較小的分散式污水處理。
為解決上述的技術問題，本實用新型采用以下技術方案：
一種集成式MBBR移動床生物膜一體化污水處理設備，它包括兼性厭氧池、一級氧化池、二級氧化池及二沉池;所述兼性厭氧池的一側安裝有進水管，所述兼性厭氧池的另一側通過第一收水網篩與一級氧化池的一側相連通，所述一級氧化池的另一側通過第二收水網篩與二級氧化池的一側相連通，所述二級氧化池的另一側通過第三收水網篩和二沉池相連通;所述二沉池上設置有出水管，所述二沉池內部設置有中心導流筒，中心導流筒連接有導流管,導流管與第三收水網篩相連。
更進一步的，所述的兼性厭氧池、一級氧化池及二級氧化池的內部均填充LINPOR生物載體。
更進一步的，所述的兼性厭氧池內設置有潛水?dāng)嚢杵鳌?/P>
更進一步的，所述的一級氧化池和二級氧化池的內部均設置有曝氣管,所述一級氧化池和二級氧化池的外部均設置有鼓風機，所述曝氣管通過進氣口與鼓風機相連。
更進一步的，所述的二沉池內設置有支架,支架將中心導流筒固定在二沉池內部。
更進一步的，所述的二級氧化池內部設置有內循環泵，內循環泵上連接有內循環管;所述二級氧化池通過內循環管與兼性厭氧池相連。
更進一步的，所述曝氣管為防堵穿孔曝氣管。
更進一步的，所述污水處理設備設置有走道板，走道板上設置有走道欄桿，所述走道板連接走道樓梯。
與現有技術相比，本實用新型的有益效果是：
1.本實用新型采用優化的推流式多級處理單元設計方式，污水處理效率高且兼性厭氧池、一級氧化池、二級氧化池及二沉池形成一體化結構，占地面積小，方便了運輸和安裝，使用及維護簡單。
2.LINPOR生物載體填充方便，兼性厭氧池內的潛水?dāng)嚢杵骱脱趸貎?nèi)部的曝氣裝置使LINPOR生物載體隨水流做無序狀移動，載體與水體中的污染物充分接觸并將其分解，不僅使水質得到有效凈化，還不會發生固定式填料塌陷、纏繞等一系列問題。
3.通過將中心導流筒固定在二沉池內部，不僅結構簡單，便于制造和安裝，也有效的提高了設備的穩定性和實用性。
4.設備中設置的內部循環系統能將污水循環凈化，能使水質得到充分有效凈化。
5.防堵穿孔曝氣管有效的減少了曝氣裝置的檢修次數，節約了人力物力。
6.走道板、走道欄桿和走道樓梯的設置方便了污水處理工作人員的管理工作，保障了工作人員的人身安全。
