申請日2015.09.05

　　公開(公告)日2015.12.30

　　IPC分類號C02F11/00; C02F11/12

　　摘要

　　本實用新型涉及一種可控溫回流式污泥干化裝置，包括干化脫水機、開設在干化脫水機上的濕污泥入口、設置在干化脫水機上的濕污泥分布器和與干化脫水機進口端相連通的高溫燃燒室以及與干化脫水機出口端相連通的分離室，高溫燃燒室進口處連接有減壓器，干化脫水機上開設有濕污泥入口，分離室上分別連接有減壓蒸發倉和通過管道連通的旋風除塵機，減壓蒸發倉出口處分別連接減壓器和出料口，旋風除塵機出口處連接有羅茲鼓風機，羅茲鼓風機的出風口連接粉塵收集倉，粉塵收集倉上開設有粉塵收集倉出風口和粉塵收集倉風管，粉塵收集倉出風口與減壓器相連通，粉塵收集倉風管與空氣相連通。本實用新型的一種可控溫回流式污泥干化裝置，設計合理，結構簡單，污泥干燥速率高，處理成本低。

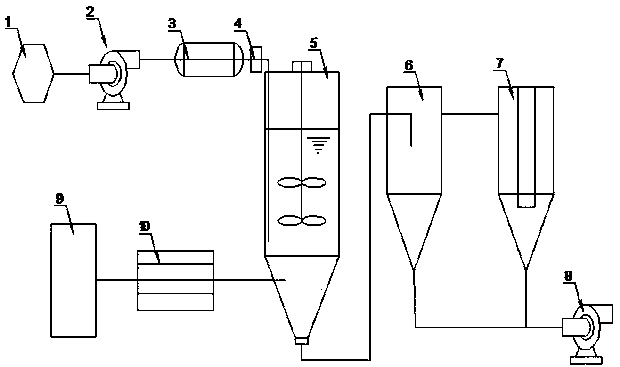

　　摘要附圖



　　權利要求書

　　1.一種可控溫回流式污泥干化裝置，其特征在于：包括干化脫水機(1)、開設在干化脫水機(1)上的濕污泥入口(2)、設置在干化脫水機(1)上的濕污泥分布器(3)和與干化脫水機(1)進口端相連通的高溫燃燒室(4)以及與干化脫水機(1)出口端相連通的分離室(5)，所述的高溫燃燒室(4)進口處連接有減壓器(6)，所述的干化脫水機(1)上開設有濕污泥入口(2)，所述的分離室(5)上分別連接有減壓蒸發倉(7)和通過管道連通的旋風除塵機(8)，所述的減壓蒸發倉(7)出口處分別連接減壓器(6)和出料口(9)，所述的旋風除塵機(8)出口處連接有羅茲鼓風機(10)，羅茲鼓風機(10)的出風口連接粉塵收集倉(11)，所述的粉塵收集倉(11)上開設有粉塵收集倉出風口(12)和粉塵收集倉風管(13)，粉塵收集倉出風口(12)與減壓器(6)相連通，粉塵收集倉風管(13)與空氣相連通。

　　2.根據權利要求1所述的一種可控溫回流式污泥干化裝置，其特征在于：所述的高溫燃燒室(4)和干化脫水機(1)連通之間設置有助劑加注口(14)。

　　3.根據權利要求1所述的一種可控溫回流式污泥干化裝置，其特征在于：所述的高溫燃燒室(4)出口端上開設有余熱排放(41)。

　　說明書

　　一種可控溫回流式污泥干化裝置

　　技術領域

　　本實用新型屬于一種污泥干化處理設備的技術領域，具體涉及一種可控溫回流式污泥干化的處理裝置。

　　背景技術

　　隨著我國的城市化進程加快，工業生產的迅速發展，城市人口的增加，城市工業廢水與生活污水的排放量日益增多，城市污水處理率也逐年提高，城市污水處理廠的污泥產量也急劇增加。污水處理廠要排放大量的剩余污泥，數量巨大的污泥需要做進一步處理，如果污泥得不到合理處理，將造成二次污染。據統計，現全國投運的城鎮污水處理設施共上千座，每年產生污泥干重1000萬噸以上，而且年增長率近10%，污水污泥的處理處置費用較高，在我國污水處理廠的全部建設費用中，用于處理污泥的占20%～50%。污水污泥的成分很復雜，除含有大量的水分外，還含大量有用資源。目前對于城市污泥處理方法有多種，一般有填埋、焚燒和綜合利用，但在資源化利用之前，需對污泥進行預處理，進行調理，包括濃縮、脫水、干燥。如何提高污泥處理的脫水率，以及消毒方面，這是污泥處理的重要任務。經過干化后的污泥，可運用于土地改良，建材利用等。

　　發明內容

　　本實用新型要解決的技術問題是：為了克服上述中存在的問題，提供一種能夠提高污泥干化速率、干燥污泥效率高并且成本低運行高效的污泥干化裝置。

　　本實用新型解決其技術問題所采用的技術方案是：一種一種可控溫回流式污泥干化裝置，包括干化脫水機、開設在干化脫水機上的濕污泥入口、設置在干化脫水機上的濕污泥分布器和與干化脫水機進口端相連通的高溫燃燒室以及與干化脫水機出口端相連通的分離室，能夠?qū)⑽勰噙M(jìn)行分離脫水，所述的高溫燃燒室進口處連接有減壓器，利用噴射的原理，將回收的污泥再次均勻分布到高溫燃燒室內，所述的干化脫水機上開設有濕污泥入口，所述的分離室上分別連接有減壓蒸發倉和通過管道連通的旋風除塵機，所述的減壓蒸發倉出口處分別連接減壓器和出料口，出料口處可以裝上布袋后進行包裝，所述的旋風除塵機出口處連接有羅茲鼓風機，利用羅茲鼓風機能夠快速將帶有粉塵的氣體吸到粉塵收集倉內，羅茲鼓風機的出風口連接粉塵收集倉，所述的粉塵收集倉上開設有粉塵收集倉出風口和粉塵收集倉風管，粉塵收集倉出風口與減壓器相連通，粉塵收集倉風管與空氣相連通，滿足排放廢氣的要求。

　　為了能夠使污泥在受熱后能夠盡快分離，所述的高溫燃燒室和干化脫水機連通之間設置有助劑加注口。

　　為了能夠使有毒、有害氣體完全凈化后進行排放滿足國家廢氣標準的氣體，所述的高溫燃燒室出口端上開設有余熱排放。

　　本實用新型的有益效果是，本實用新型的污泥干化裝置，將濕污泥經分離室、旋風除塵機混合后，一方面能夠有效地將污泥中的有害物質分離出來，另方面能夠有效地分解并排出滿足國家廢氣排放標準的要求，此裝置設計合理，結構簡單，污泥干燥速率高，處理成本低。
