申請日2015.09.06

　　公開(公告)日2016.03.02

　　IPC分類號C02F11/12; B01D39/08

　　摘要

　　本實用新型提供了一種電滲透污泥高干脫水設備的專用濾布,包括濾布本體，濾布本體的下面還設有網格布，濾布本體和網格布共同構成濾布;濾布本體在上表面，與泥餅接觸;網格布與濾室密封面、接觸。該濾布比較常規濾布，結構簡單、拆裝方便，具有耐熱、便于脫料、耐磨、壽命長、密封性好、運行可靠等特點。能夠?qū)崿F(xiàn)污泥含水率降低，比普通濾布壽命提高2-3倍，每噸污泥節約電耗10kwh。

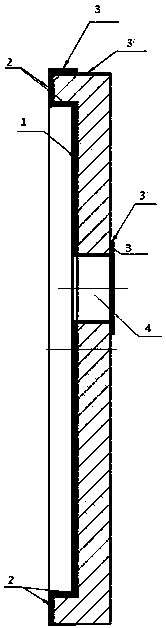

　　摘要附圖



　　權利要求書

　　1.一種電滲透污泥高干脫水設備的專用濾布，包括濾布本體，其特征在于，所述的濾布本體的下面還設有網格布，所述濾布本體和網格布共同構成濾布(1);

　　所述濾布本體在上表面，與泥餅接觸;

　　所述網格布與濾室密封面(1/)接觸。

　　2.如權利要求1所述的專用濾布，其特征在于，所述濾布(1)向外沿伸至鋼制濾板四周邊框面板，濾室的四個邊緣和四周邊框面板的濾布(1)下面還縫制有用于密封濾室四周框表面的密封布墊(2)，所述的密封布墊使用材質為針刺氈。

　　3.如權利要求2所述的專用濾布,其特征在于，所述濾布本體的材質為錦綸單絲濾布;所述網格布材質為錦綸復絲網格。

　　4.如權利要求2或3所述的專用濾布,所述密封布墊(2)的厚度為2~3mm。

　　5.如權利要求1或2所述的專用濾布，所述濾布(1)的上端、左右兩端以及中心管(4)背面周邊縫制魔術扣園毛面(3)，與鋼制濾板上相對應的外緣魔術扣倒鉤面(3/)扣合，其中縫制魔術扣園毛面(3)和魔術扣倒鉤面(3/)與所述鋼制濾板的外型相適配。

　　說明書

　　一種電滲透污泥高干脫水設備的專用濾布

　　技術領域

　　本實用新型涉及污泥處置設備部件領域，具體涉及電滲透污泥高干脫水設備固液分離裝

　　置濾布。

　　背景技術

　　電滲透污泥高干脫水設備能夠滿足污泥深度脫水、干化乃至最終處置要求，達到污泥減量化、無害化、資源化目標。將脫水效率提高2-3倍，污泥脫水后含水率可以從80%降至40%以下。由于未添加藥劑，深度脫水泥餅有機質幾乎沒有損失，熱值較高，尤其適合焚燒。

　　但實際使用發現，普通750B系列濾布存在不耐熱、局部不易脫料、壽命低等缺點。

　　發明內容

　　本實用新型提供一種電滲透污泥高干脫水設備專用濾布。

　　本實用新型的技術方案是這樣的：

　　一種電滲透污泥脫水設備的專用濾布,包括濾布本體，濾布本體的下面還設有網格布，濾布本體和網格布共同構成濾布;

　　濾布本體在上表面，與泥餅接觸;網格布與濾室密封面、接觸。

　　進一步地，濾布向外沿伸至鋼制濾板四周邊框面板，濾室的四個邊緣和四周邊框面板的濾布下面還縫制有用于密封濾室四周框表面的密封布墊，所述的密封布墊使用材質為針刺氈。

　　進一步地，濾布本體的材質為錦綸單絲濾布;網格布材質為錦綸復絲網格。

　　進一步地，密封布墊的厚度為2~3mm。

　　進一步地，濾布的上端、左右兩端以及中心管背面周邊縫制魔術扣園毛面，與鋼制濾板上相對應的外緣魔術扣倒鉤面扣合，其中縫制魔術扣園毛面和魔術扣倒鉤面與所述鋼制濾板的外型相適配。

　　有益效果：

　　濾布本體下面增設有網格布，增加了濾布的耐磨性能，延長了濾布的使用壽命。

　　濾布下面還縫制有用于密封濾室四周框表面的密封布墊，有利于在壓榨泥餅時效率的提高。

　　濾布上側、兩以及中心管縫制魔術扣園毛面，與濾室對應方位魔術扣倒鉤面扣合，達到快速拆裝更換作用。

　　該濾布比較常規濾布，結構簡單、拆裝方便，具有耐熱、便于脫料、耐磨、壽命長、密封性好、運行可靠等特點。能夠?qū)崿F(xiàn)污泥含水率降低，比普通濾布壽命提高2-3倍，每噸污泥節約電耗10kwh。
