申請日2017.01.06

　　公開(公告)日2017.05.10

　　IPC分類號C02F9/04

　　摘要

　　本發明公開一種污水處理工藝，包括如下步驟：a.新水處理工序;b.污水處理工序;c.濃水處理工序;d.廢料處理工序;主要通過改善或增加工藝，確保反滲透系統連續、高效運行，大大地提高了污水產水量和回收率。在污水處理工序中增加了超濾過程，解決了反滲透的污堵和回收率低的問題;在濃水處理系統中增加了弱酸床過程，解決濃水反滲透的結垢問題，通過以上工藝創新改造，污水回收率從原來的70%提升到90%;將剩余的10%的濃水進行煉鐵和煉鋼廠沖渣解決了污水外排問題，實現污水零排放，既節約水資源，又保護環境。

　　權利要求書

　　1.一種污水處理工藝，其特征在于：包括如下步驟，

　　a.新水處理工序

　　水自水庫進入新水調節池，經新水提升泵進入新水高密池，然后利用位差進入新水V型池過濾，然后進入新水中間池，經新水輸送泵進入多介質過濾器1，然后進入保安過濾器1，經換熱器加熱后進入高壓泵增壓后進入新水反滲透裝置，然后進入低鹽水池，經低鹽水泵增壓后送至低鹽水管網;新水反滲透裝置的濃鹽水進入污水中間池;

　　b.污水處理工序

　　污水調節池的污水經污水提升泵進入污水高密池;然后利用位差進入污水V型池過濾，然后進入污水中間池，經污水輸送泵進入多介質過濾器2，經換熱器加熱進入污水超濾裝置，然后進入污水中間池，經中間水泵送至保安過濾器2后，經高壓泵增壓后進入污水反滲透裝置，然后進入低鹽水池，經低鹽水泵增壓后送至低鹽水管網;污水反滲透裝置的濃鹽水進入濃水高密池;

　　c.濃水處理工序

　　所述的污水反滲透裝置的濃水經濃水加藥泵進入濃水高密池;然后濃水利用位差進入濃水V型池過濾;然后濃水中間池，經濃水輸送泵進入多介質過濾器3，然后進入弱酸床除鈣、鎂離子，最后濃水中間池，經中間水泵進入保安過濾器3后，通過高壓泵增壓后進入濃水反滲透裝置，出水進入低鹽水池，經低鹽水泵增壓后送至低鹽水管網;

　　d.廢料處理工序

　　所述的濃水反滲透裝置的濃水經加高壓泵加壓后送至沖渣水管網進行沖渣;所述的新水高密池、污水高密池、濃水高密池產生的污泥均進入污泥池，經污泥泵送往板框壓濾機，然后送至污泥場。

　　2.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的新水提升泵是臺加藥泵，加入絮凝劑聚合氯化鋁和助凝劑聚丙烯酰胺。

　　3.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的新水高密池的體積為500m3，所述的新水高密池的出水濁度為10mg/L以下。

　　4.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的新水V型池的出水濁度小于3mg/L。

　　5.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的污水提升泵是臺加藥泵，加入絮凝劑聚合氯化鋁和助凝劑聚丙烯酰胺。

　　6.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的污水高密池的體積為1000m3，所述的污水高密池的出水濁度為10mg/L以下。

　　7.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的污水V型池的出水濁度為3mg/L以下。

　　8.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的濃水加藥泵加入絮凝劑聚合氯化鋁和助凝劑聚丙烯酰胺。

　　9.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的濃水高密池的體積為500m3，所述的濃水高密池的出水濁度為10mg/L以下。

　　10.根據權利要求1所述的一種污水處理工藝，其特征在于：所述的濃水V型池的出水濁度為3mg/L以下。

　　說明書

　　一種污水處理工藝

　　技術領域

　　本發明涉及一種污水處理技術領域，尤其涉及一種可以明顯提高污水回收率并且可以連續、高效運行的的污水處理工藝。

　　背景技術

　　污水處理是為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活，而綜合污水的處理由于其含有的元素較多，所以處理比較麻煩。

　　污水處理廠的核心除鹽設備是反滲透裝置，前面幾道預處理工藝都是為反滲透提供保障的。反滲透膜投入使用后，就要受到水中雜物的污染，由于各地水源水質不同，所采取的預處理工藝方法也不盡相同，所以反滲透的污染物各不相同，污堵的速度差別很大。由于污水中常常不止一種污染物，它們相互影響，加快了污堵速率和污染的復雜性。而傳統反滲透膜，是借助于反滲透膜殼進行組裝，無法單獨檢測任意一層膜的產水水質情況，而且反滲透清洗的時候，需要統一清洗，導致反滲透膜被迫停止運行，影響污水工藝流程處理。即使正常運行，反滲透膜污堵快，清洗頻繁，短之十天，最長也就運行一個月必須清洗一次。如何保證反滲透能夠長期、連續、高效運行是決定污水產量和回收率的關鍵因素。

　　目前對污水進行處理的廢水處理系統中廣泛采用超濾，微濾技術以提高污水處理的回收率，對污水處理的回收率一般很難達到90%，這樣不僅造成水資源的浪費，而且污水的直接排放會對周圍環境也造成一定的污染。

　　因此，需要設計一種能夠保證污水處理連續、高效運行并且回收率高的處理系統。

　　發明內容

　　為了解決上述問題，本發明提供了一種提高污水回收率的污水處理工藝，在處理工序中增加超濾處理工藝，確保污水預處理的效果完全滿足反滲透的進水水質要求，增加弱酸床工藝，將濃水中易結垢成分去除，能保證系統的正常、穩定、高效地運行，延長了反滲透膜的使用壽命，提高污水回收率，實現污水零排放，有利于保護環境。

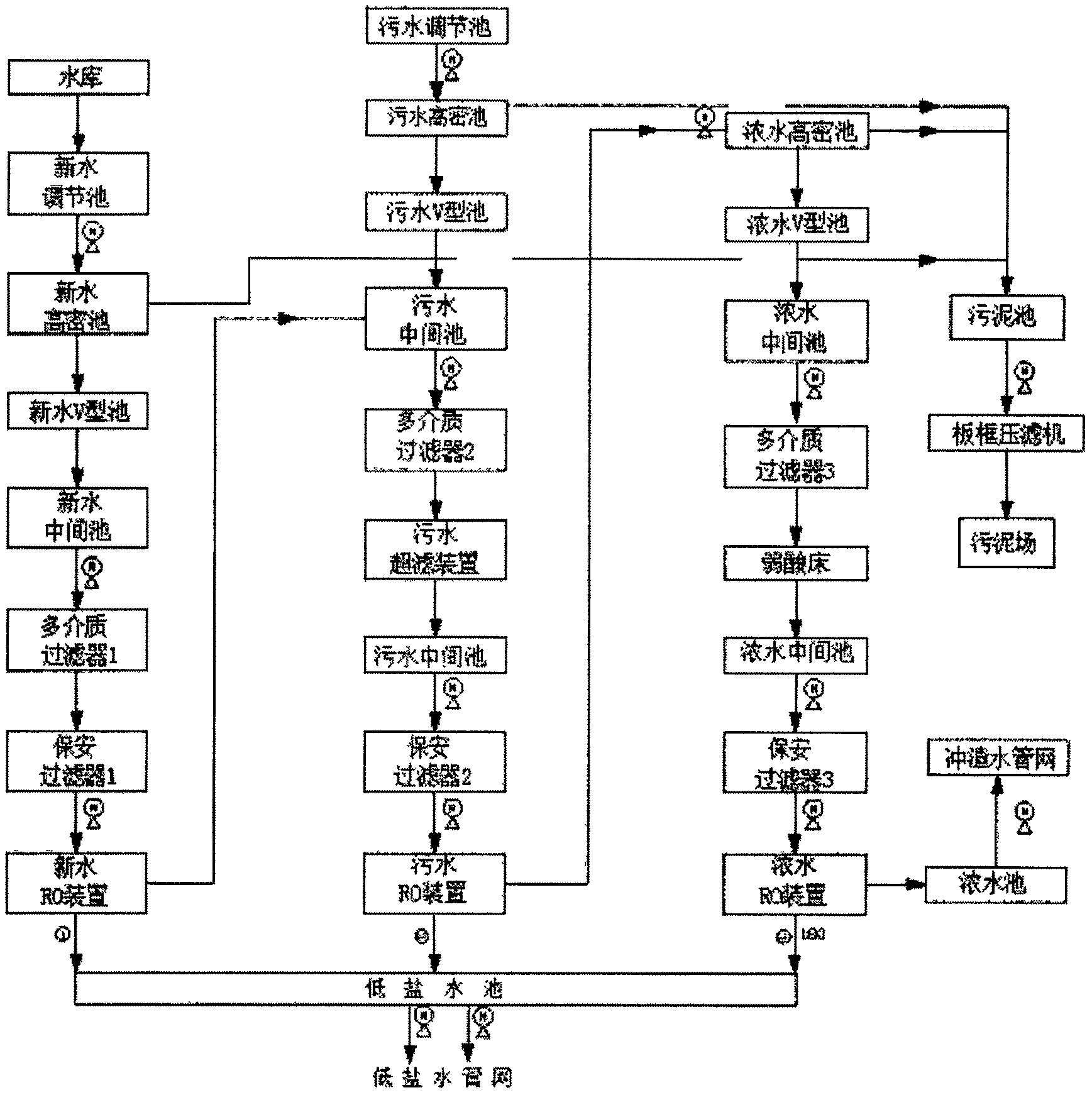

　　一種污水處理工藝，包括如下步驟：

　　a.新水處理工序

　　水自水庫進入新水調節池，經新水提升泵進入新水高密池，然后利用位差進入新水V型池過濾，然后進入新水中間池，經新水輸送泵進入多介質過濾器1，然后進入保安過濾器1，經換熱器加熱后進入高壓泵增壓后進入新水反滲透裝置，然后進入低鹽水池，經低鹽水泵增壓后送至低鹽水管網;新水反滲透裝置的濃鹽水進入污水中間池;

　　b.污水處理工序

　　污水調節池的污水經污水提升泵進入污水高密池;然后利用位差進入污水V型池過濾，然后進入污水中間池，經污水輸送泵進入多介質過濾器2，經換熱器加熱進入污水超濾裝置，然后進入污水中間池，經中間水泵送至保安過濾器2后，經高壓泵增壓后進入污水反滲透裝置，然后進入低鹽水池，經低鹽水泵增壓后送至低鹽水管網;污水反滲透裝置的濃鹽水進入濃水高密池;

　　c.濃水處理工序

　　所述的污水反滲透裝置的濃水經濃水加藥泵進入濃水高密池;然后濃水利用位差進入濃水V型池過濾;然后濃水中間池，經濃水輸送泵進入多介質過濾器3，然后進入弱酸床除鈣、鎂離子，最后濃水中間池，經中間水泵進入保安過濾器3后，通過高壓泵增壓后進入濃水反滲透裝置，出水進入低鹽水池，經低鹽水泵增壓后送至低鹽水管網;

　　d.廢料處理工序

　　所述的濃水反滲透裝置的濃水經加高壓泵加壓后送至沖渣水管網進行沖渣;所述的新水高密池、污水高密池、濃水高密池產生的污泥均進入污泥池，經污泥泵送往板框壓濾機，然后送至污泥場。

　　進一步地，所述的新水提升泵是臺加藥泵，加入絮凝劑聚合氯化鋁和助凝劑聚丙烯酰胺。

　　進一步地，所述的新水高密池的體積為500m3，所述的新水高密池的出水濁度為10mg/L以下。

　　進一步地，所述的新水V型池的出水濁度為3mg/L以下。

　　進一步地，所述的污水提升泵是臺加藥泵，加入絮凝劑聚合氯化鋁和助凝劑聚丙烯酰胺。

　　進一步地，所述的污水高密池的體積為1000m3，所述的污水高密池的出水濁度為10mg/L以下。

　　進一步地，所述的污水V型池的出水濁度為3mg/L以下。

　　進一步地，所述的濃水加藥泵加入絮凝劑聚合氯化鋁和助凝劑聚丙烯酰胺。

　　進一步地，所述的濃水高密池的體積為500m3，所述的濃水高密池的出水濁度為10mg/L以下。

　　進一步地，所述的濃水V型池的出水濁度為3mg/L以下。

　　有益效果

　　本發明提供了一種提高污水回收率的污水處理工藝，包括a.新水處理工序;b.污水處理工序;c.濃水處理工序;d.廢料處理工序;主要通過改善或增加工藝，確保反滲透系統連續、高效運行，大大提高了污水產量和回收率。

　　在污水處理工序中增加超濾處理工藝，確保污水預處理的效果完全滿足反滲透的進水水質要求，在穩定產量的同時提高回收率10%左右;在濃水處理工序中增加弱酸床工藝，將濃水中的大部分鈣離子、鎂離子等易結垢成分去除，確保反滲透在PH值11左右，連續、高效運行的同時提高回收率20%左右;通過以上工藝創新，污水回收率從原來的70%提升到90%。最后將污水處理最后剩余的少量濃水送到煉鋼廠和煉鐵廠進行沖渣，解決了污水外排問題，既節約水資源，又保護環境，實現污水零排放，做到能源的全部利用。
