申請日2015.09.06

　　公開(公告)日2016.02.10

　　IPC分類號B09C1/08

　　摘要

　　本實用新型公開了基于城市污泥的園林培育裝置，屬于土壤綠化領域，主要解決隨著工業化的發展，土壤不端受到各種傷害，通過土壤的自凈能力和稀釋作用很難消除，治理污染土壤通長成本高且周期長的問題，所述混合箱為封閉式柱形空心體結構，所述混合箱的兩端面設有容納轉軸的圓形孔，所述輪子設有兩個，所述兩個輪子通過轉軸實現連接，所述旋轉葉片為波浪式環形結構設計，所述旋轉葉片圍繞在轉軸的回轉面外，所述旋轉葉片通過多個連接桿與轉軸實現焊接固定，所述藥筒通過固定支架將藥筒固定在混合箱的正上方的上表面，本實用新型新穎獨特，通過添加藥物改善園林土壤，很好的滿足了其使用需求，解決了現有的問題，提高土壤改良質量。

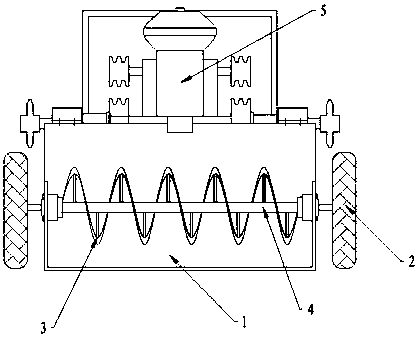

　　摘要附圖



　　權利要求書

　　1.基于城市污泥的園林培育裝置，結構包括：混合箱(1)、輪子(2)、旋轉葉片(3)、轉軸(4)、藥筒(5);其特征是：所述混合箱(1)為封閉式柱形空心體結構，所述混合箱(1)的兩端面設有容納轉軸(4)的圓形孔，所述輪子(2)設有兩個，所述兩個輪子(2)通過轉軸(4)實現連接，所述旋轉葉片(3)為波浪式環形結構設計，所述旋轉葉片(3)圍繞在轉軸(4)的回轉面外，所述旋轉葉片(3)通過多個連接桿與轉軸(4)實現焊接固定，所述轉軸(4)穿過混合箱(1)兩端面的圓形孔，所述藥筒(5)通過固定支架將藥筒(5)固定在混合箱(1)的正上方的上表面。

　　2.根據權利要求1所述的基于城市污泥的園林培育裝置，其特征是：所述混合箱(1)的兩端面容納轉軸(4)的圓形孔直徑大于轉軸(4)的直徑。

　　3.根據權利要求1所述的基于城市污泥的園林培育裝置，其特征是：所述旋轉葉片(3)設在混合箱內，所述旋轉葉片(3)的長度小于混合箱(1)的長度，所述轉軸(4)的長度大于混合箱(1)的長度。

　　4.根據權利要求1所述的基于城市污泥的園林培育裝置，其特征是：所述轉軸(4)穿過混合箱(1)兩端面的圓形孔，所述混合箱(1)兩端的圓形孔設有墊片實現密封。

　　說明書

　　基于城市污泥的園林培育裝置

　　技術領域

　　本實用新型涉及基于城市污泥的園林培育裝置，屬于土壤綠化領域。

　　背景技術

　　土壤污染物大致可分為無機污染物和有機污染物兩大類。無機污染物主要包括酸、堿、重金屬，鹽類、放射性元素銫、鍶的化合物、含砷、硒、氟的化合物等。有機污染物主要包括有機農藥、酚類、氰化物、石油、合成洗滌劑、3，4-苯并芘以及由城市污水、污泥及廄肥帶來的有害微生物等。當土壤中含有害物質過多，超過土壤的自凈能力，就會引起土壤的組成、結構和功能發生變化，微生物活動受到抑制，有害物質或其分解產物在土壤中逐漸積累通過“土壤→植物→人體”，或通過“土壤→水→人體”間接被人體吸收，達到危害人體健康的程度，就是土壤污染。

　　人為活動產生的污染物進入土壤并積累到一定程度，引起土壤質量惡化，并進而造成農作物中某些指標超過國家標準的現象，稱為土壤污染。污染物進入土壤的途徑是多樣的，廢氣中含有的污染物質，特別是顆粒物，在重力作用下沉降到地面進入土壤，廢水中攜帶大量污染物進入土壤，固體廢物中的污染物直接進入土壤或其滲出液進入土壤。其中最主要的是污水灌溉帶來的土壤污染。農藥、化肥的大量使用，造成土壤有機質含量下降，土壤板結，也是土壤污染的來源之一。土壤污染除導致土壤質量下降、農作物產量和品質下降外，更為嚴重的是土壤對污染物具有富集作用，一些毒性大的污染物，如汞、鎘等富集到作物果實中，人或牲畜食用后發生中毒。如我國遼寧沈陽張士灌區由于長期引用工業廢水灌溉，導致土壤和稻米中重金屬鎘含量超標，人畜不能食用。土壤不能再作為耕地，只能改作他用。

　　隨著工業化的發展，土壤不端受到各種傷害，污染物可以通過各種途徑進入土壤，通過土壤的自凈能力和稀釋作用很難消除，治理污染土壤通長成本高且周期長。

　　實用新型內容

　　本實用新型針對隨著工業化的發展，土壤不端受到各種傷害，污染物可以通過各種途徑進入土壤，通過土壤的自凈能力和稀釋作用很難消除，治理污染土壤通長成本高且周期長。

　　本實用新型解決其技術問題所采取的技術方案是：

　　該基于城市污泥的園林培育裝置，其結構包括：混合箱、輪子、旋轉葉片、轉軸、藥筒;所述混合箱為封閉式柱形空心體結構，所述混合箱的兩端面設有容納轉軸的圓形孔，所述輪子設有兩個，所述兩個輪子通過轉軸實現連接，所述旋轉葉片為波浪式環形結構設計，所述旋轉葉片圍繞在轉軸的回轉面外，所述旋轉葉片通過多個連接桿與轉軸實現焊接固定，所述轉軸穿過混合箱兩端面的圓形孔，所述藥筒通過固定支架將藥筒固定在混合箱的正上方的上表面。

　　所述混合箱的兩端面容納轉軸的圓形孔直徑大于轉軸的直徑。

　　所述旋轉葉片設在混合箱內，所述旋轉葉片的長度小于混合箱的長度，所述轉軸的長度大于混合箱的長度。

　　所述旋轉軸穿過混合箱兩端面的圓形孔，所述混合箱兩端的圓形孔設有墊片實現密封。

　　本實用新型有如下優點：

　　1.本實用新型新穎獨特，通過添加藥物改善園林土壤，很好的滿足了其使用需求，解決了隨著工業化的發展，土壤不端受到各種傷害，污染物可以通過各種途徑進入土壤，通過土壤的自凈能力和稀釋作用很難消除，治理污染土壤通長成本高且周期長的問題，提高土壤改良質量。

　　2.本實用新型結構簡單，制作方便，部件材質價格低廉，工藝性好，制作成本低，應用性廣。
