申請日2015.09.06

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04

　　摘要

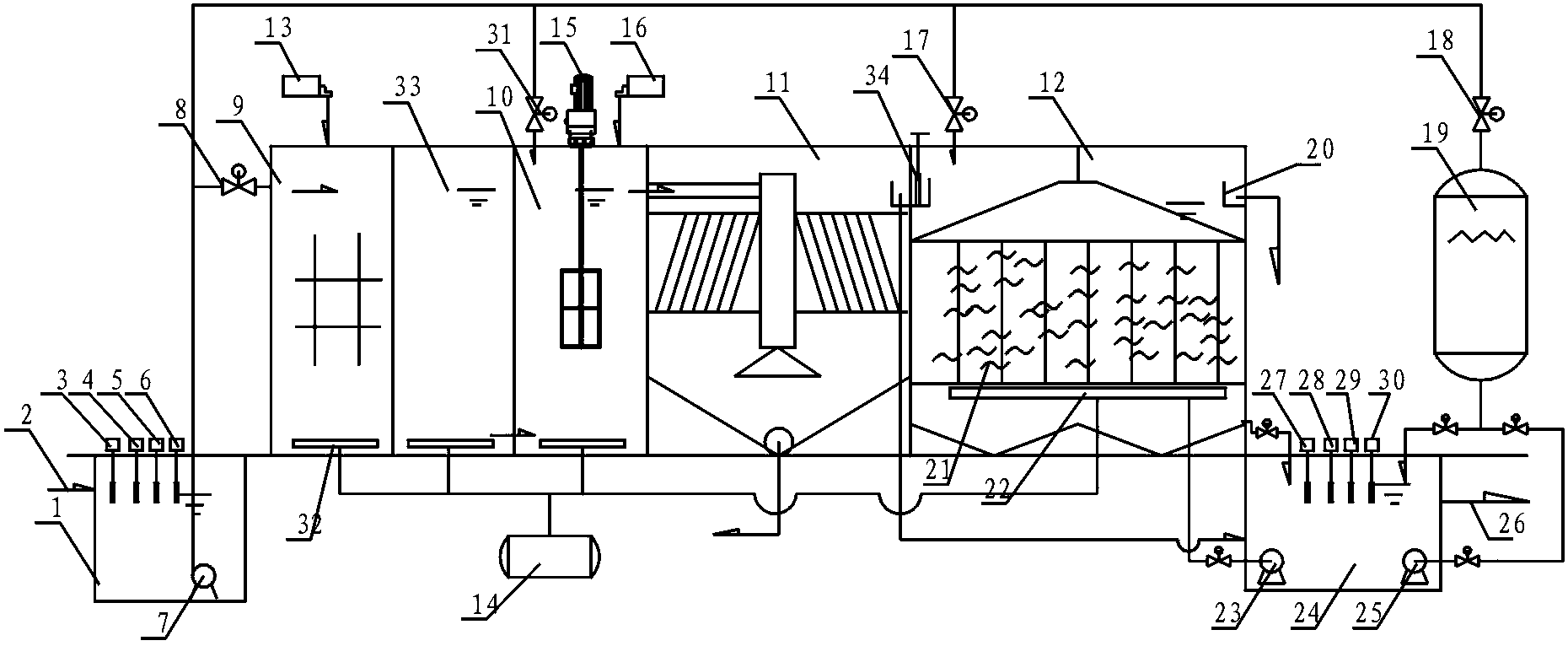

　　本實用新型涉及污水處理廠分類深度處理裝置，主要包括：收集池、反應池、混凝池、絮凝池、豎流式沉淀池、纖維束濾池、清水池及微濾裝置;其特征在于：所述收集池內設有進水泵，進水泵通過管道依次連接反應池進水閥、絮凝池進水閥、纖維束濾池進水閥及微濾進水閥;所述豎流式沉淀池出水管連接清水池，并在豎流式沉淀池與纖維束濾池之間設置有濾池進水閘閥;所述微濾裝置的出水管連接清水池。應用于污水處理廠提標改造，具有對排放水進行加藥除磷反應、混凝、絮凝、沉淀、纖維過濾和微濾處理為一體的處理工藝，根據檢測污染物進行分質有針對性深度處理，系統設備自動化運行。

　　摘要附圖



　　權利要求書

　　1.污水處理廠分類深度處理裝置，主要包括：收集池(1)、反應池(9)、混凝池(33)、絮凝池(10)、豎流式沉淀池(11)、纖維束濾池(12)、清水池(24)及微濾裝置(19);其特征在于：所述收集池(1)內設有進水泵(7)，進水泵(7)通過管道依次連接反應池進水閥(8)、絮凝池進水閥(31)、纖維束濾池進水閥(17)及微濾進水閥(18);所述豎流式沉淀池(11)出水管連接清水池(24)，并在豎流式沉淀池(11)與纖維束濾池(12)之間設置有濾池進水閘閥(34);所述微濾裝置(19)的出水管連接清水池(24);所述反應池(9)、混凝池(33)及絮凝池(10)底部均設置有曝氣攪拌管(32);所述纖維束濾池(12)內設有纖維束濾料(21)，并在纖維束濾料(21)層下方設有反沖洗管(22)。

　　2.根據權利要求1所述的污水處理廠分類深度處理裝置，其特征在于：所述收集池(1)內設有進水COD在線檢測儀(3)、進水濁度檢測儀(4)、進水氨氮檢測儀(5)及進水總磷檢測儀(6)。

　　3.根據權利要求1所述的污水處理廠分類深度處理裝置，其特征在于：所述反應池(9)連接有混凝劑加藥裝置(13)，并在反應池(9)底部的曝氣攪拌管(32)通過管道與空壓機(14)連接。

　　4.根據權利要求1所述的污水處理廠分類深度處理裝置，其特征在于：所述清水池(24)內設有出水COD在線檢測儀(27)、出水濁度檢測儀(28)、出水氨氮檢測儀(29)及出水總磷檢測儀(30)。

　　說明書

　　污水處理廠分類深度處理裝置

　　技術領域

　　本實用新型涉及污水處理設備，具體涉及污水處理廠分類深度處理裝置。

　　背景技術

　　污水處理廠排放水質要求越來越高，需要將污水進行深度處理達標排放。在水處理領域中，對水過濾主要采用罐體壓力過濾和填料無壓重力過濾，其濾料大部分呈水平分布，其主要缺點：水中懸浮物很快沉淀在濾料的表面，從而使過流面積減少，堵塞流水通道，必須要停機進行反沖洗，需要建設大型的鼓風機房，以及反沖洗泵房，并且一段時間就要更換濾料，運行能耗高，操作強度大，占地面積很大，土建費用高，單位噸水成本較高。在水處理技術領域中纖維束濾料過濾池的應用越來越廣泛，具有處理效果好，水質水量穩定，運行維護簡單方便等優點。因此在污水處理廠提標改造過程中，需要處理水質更加穩定，濾料容易清洗及使用壽命長，已成為本領域急待解決的一個技術問題。

　　實用新型內容

　　本實用新型的目的在于提供污水處理廠分類深度處理裝置，應用于污水處理廠提標改造，具有對排放水進行加藥除磷反應、混凝、絮凝、沉淀、纖維過濾和微濾處理為一體的處理工藝，根據檢測污染物進行分質有針對性深度處理，系統設備自動化運行。

　　本實用新型的目的通過下述技術方案實現：污水處理廠分類深度處理裝置，主要包括：收集池、反應池、混凝池、絮凝池、豎流式沉淀池、纖維束濾池、清水池及微濾裝置;其特征在于：所述收集池內設有進水泵，進水泵通過管道依次連接反應池進水閥、絮凝池進水閥、纖維束濾池進水閥及微濾進水閥;所述豎流式沉淀池出水管連接清水池，并在豎流式沉淀池與纖維束濾池之間設置有濾池進水閘閥;所述微濾裝置的出水管連接清水池;所述反應池、混凝池及絮凝池底部均設置有曝氣攪拌管;所述纖維束濾池內設有纖維束濾料，并在纖維束濾料層下方設有反沖洗管。

　　所述收集池內設有進水COD在線檢測儀、進水濁度檢測儀、進水氨氮檢測儀及進水總磷檢測儀。

　　所述反應池連接有混凝劑加藥裝置，并在反應池底部的曝氣攪拌管通過管道與空壓機連接。

　　所述清水池內設有出水COD在線檢測儀、出水濁度檢測儀、出水氨氮檢測儀及出水總磷檢測儀。

　　本實用新型工作原理：污水處理廠的污水經過前段處理沉淀后，由于污水處理廠排放水質要求提高，如懸浮物及化學需氧量等水質指標超標，還需進行過濾深度處理。待過濾處理水經過前段預處理后收集在收集池，收集池的進水COD在線檢測儀、進水濁度檢測儀、進水氨氮檢測儀及進水總磷檢測儀分別檢測各污染參數，比對排放標準，通過進水泵將污水抽入相應的處理單元，反應池、混凝池用于除磷、混凝，絮凝池加入絮凝劑沉淀處理，豎流式沉淀池用于沉淀分離去除懸浮物，纖維束濾池用于過濾，微濾裝置用于深度過濾，處理完成的水流入清水池中，完成對污水的分質凈化處理后達標排放或回用。

　　本實用新型與現有技術相比，具有如下的優點和有益效果：應用于污水處理廠提標改造，具有對排放水進行加藥除磷反應、混凝、絮凝、沉淀、纖維過濾和微濾處理為一體的處理工藝，根據檢測污染物進行分質深度處理，系統設備自動化運行;收集池的檢測儀分別檢測各污染參數，比對排放標準，通過進水泵將污水抽入相應的處理單元，反應池用于除磷，絮凝池加入絮凝劑沉淀處理，豎流式沉淀池用于沉淀分離去除懸浮物，纖維束濾池用于過濾，微濾裝置用于深度過濾。
