申請日2015.09.05
公開(公告)日2015.12.02
IPC分類號C02F1/44; B60S3/04
摘要
本發明公開了一種通過太陽能具有污水循環處理功能的洗車房系統，包括太陽能發電系統和污水處理系統、自動洗車系統、集中控制器和洗車房，所述的洗車房上分別設有太陽能發電系統和污水處理系統、自動洗車系統和集中控制器。太陽能洗車場不受場地及水源限制，自動洗車機高水壓沖洗，每輛車耗時在3-5分鐘完成一輛洗車程序。整個洗車場利用太陽能發電給整套設備供電。其中水凈化設備提供干凈的水源，能將水源反復多次利用，極大的節約了水資源。

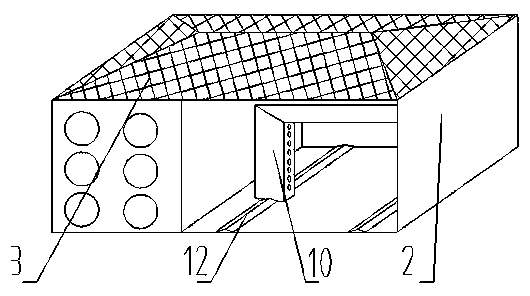

摘要附圖
權利要求書
1.一種通過太陽能具有污水循環處理功能的洗車房系統，包括太陽能發電系統和污水處理系統、自動洗車系統(10)、集中控制器(1)和洗車房(2)，其特征在于：所述的洗車房(2)上分別設有太陽能發電系統和污水處理系統、自動洗車系統和集中控制器(1);
所述的太陽能發電系統包括太陽能電池板(3)、充電控制器(4)、蓄電池(5)和逆變器(6)，所述的太陽能電池板(3)通過充電控制器(4)對蓄電池(5)進行充電，所述的逆變器(6)連接在蓄電池(5)與充電控制器(4)之間的電路上輸出交流;
所述的污水處理系統包括原水池(7)、膜組件裝置(8)和凈水池(9)，所述原水池(7)內的污水經管道引入膜組件裝置(8)內，所述膜組件裝置(8)內經過濾后的凈化水經管道引入凈水池(9);
所述的自動洗車系統(10)包括洗車龍門架(11)、導軌(12)、行走裝置(13)、噴水頭(14)、噴清潔劑頭(15)、車輛感應裝置(26)和洗刷條(16)，所述的自動洗車系統(10)通過行走裝置(13)行走在導軌(12)上，所述的噴水頭(14)、噴清潔劑頭(15)、車輛感應裝置(26)和洗刷條(16)分別設置在洗車龍門架(11)上;
所述的集中控制器(1)分別與太陽能發電系統和污水處理系統、自動洗車系統(10)連接。
2.根據權利要求1所述的一種通過太陽能具有污水循環處理功能的洗車房系統，其特征在于：所述的太陽能電池板(3)設置在洗車房(2)屋頂上。
3.根據權利要求1所述的一種通過太陽能具有污水循環處理功能的洗車房系統，其特征在于：所述的洗車龍門架(11)內設置有通氣管道(17)，所述的通氣管道(17)上設置有吹氣口(18)，所述的吹氣口(18)分別設置在洗車龍門架(11)的三個內側面上。
4.根據權利要求1所述的一種通過太陽能具有污水循環處理功能的洗車房系統，其特征在于：所述的膜組件裝置(8)內設置的膜組件(19)為陶瓷棒過濾膜;所述的膜組件(19)的上端通過管道將凈化水引入到凈水池(9)，其引入管道上設置有電磁閥(20)，所述的電磁閥(20)與集中控制器(1)連接。
5.根據權利要求4所述的一種通過太陽能具有污水循環處理功能的洗車房系統，其特征在于：所述膜組件(19)的下端通過水管與凈水池(9)連接，其連接水管上設置有反洗泵(21)，所述的反洗泵(21)與集中控制器(1)連接。
6.根據權利要求5所述的一種通過太陽能具有污水循環處理功能的洗車房系統，其特征在于：所述膜組件裝置(19)下部設有排污口(22)，所述的排污口(22)上設置有控制閥(23)，所述的控制閥(23)與控制器(1)連接。
7.根據權利要求6所述的一種通過太陽能具有污水循環處理功能的洗車房系統，其特征在于：所述原水池(7)與膜組件裝置(19)連接的管道上設置有抽水泵(24)，所述的抽水泵(24)與控制器(1)連接。
說明書
一種通過太陽能具有污水循環處理功能的洗車房系統
技術領域
本發明涉及洗車領域，具體地，涉及一種通過太陽能具有污水循環處理功能的洗車房系統。
背景技術
隨著科技的進步和發展，越來越多的車輛走進人們的生活，車輛給人們帶來了出行的方便，但是車輛也給人們帶來了不便，比如清洗。
現有的車輛清洗的方式有兩種，一種是用戶在自己家清洗，比較費時和費力，第二種是去洗車房清洗，現有的洗車房一般都位于專業的場所設施中，離用戶的生活區和工作區較遠，并且洗車的費用比較貴，現有的洗車房均采用噴頭結合人工的形式對車輛進行沖洗，需要大量的水源和電能，并且清洗車輛后的水不能回收，造成了成本加大，浪費資源，并且現有的清洗房結構復雜，設施龐大，不能移動，在偏遠或者公共場所不能進行清洗。
綜上所述，本申請發明人在實現本申請實施例中發明技術方案的過程中，發現上述技術至少存在如下技術問題：
在現有技術中，由于現有的洗車房結構設計不合理，設施龐大無法移動，且沒有對清洗后的水進行回收利用，導致成本加大，浪費資源，需要大量的水源和電能，所以，現有的洗車房存在結構設計不合理，設施龐大無法移動，成本較大，浪費資源的技術問題。
發明內容
本發明所要解決的技術問題是提供一種整合洗車所需要的條件，利用光伏發電設備為洗車機及污水處理機供電。利用污水處理，反復利用水資源進行沖洗車輛，利用鋼結構房屋解決了洗車場及其設備對于場地房屋限制的通過太陽能具有污水循環處理功能的洗車房系統。
本發明解決上述問題所采用的技術方案是：一種通過太陽能具有污水循環處理功能的洗車房系統，包括太陽能發電系統和污水處理系統、自動洗車系統、集中控制器和洗車房，所述的洗車房上分別設有太陽能發電系統和污水處理系統、自動洗車系統和集中控制器。
所述的太陽能發電系統包括太陽能電池板、充電控制器、蓄電池和逆變器，所述的太陽能電池板通過充電控制器對蓄電池進行充電，所述的逆變器連接在蓄電池與充電控制器之間的電路上輸出交流。
所述的污水處理系統包括原水池、膜組件裝置和凈水池，所述原水池內的污水經管道引入膜組件裝置內，所述膜組件裝置內經過濾后的凈化水經管道引入凈水池。
所述的自動洗車系統包括洗車龍門架、導軌、行走裝置、噴水頭、噴清潔劑頭、車輛感應裝置和洗刷條，所述的自動洗車系統通過行走裝置行走在導軌上，所述的噴水頭、噴清潔劑頭、車輛感應裝置和洗刷條分別設置在洗車龍門架上。
所述的集中控制器分別與太陽能發電系統和污水處理系統、自動洗車系統連接。
進一步的，所述的太陽能電池板設置在洗車房屋頂上。
進一步的，所述的洗車龍門架內設置有通氣管道，所述的通氣管道上設置有吹氣口，所述的吹氣口分別設置在洗車龍門架的三個內側面上。
進一步的，所述的膜組件裝置內設置的膜組件為陶瓷棒過濾膜;所述的膜組件的上端通過管道將凈化水引入到凈水池，其引入管道上設置有電磁閥，所述的電磁閥與集中控制器連接。
進一步的，所述膜組件的下端通過水管與凈水池連接，其連接水管上設置有反洗泵，所述的反洗泵與集中控制器連接。
進一步的，所述膜組件裝置下部設有排污口，所述的排污口上設置有控制閥，所述的控制閥與控制器連接。
進一步的，所述原水池與膜組件裝置連接的管道上設置有抽水泵，所述的抽水泵與控制器連接。
綜上，本發明的有益效果是：太陽能洗車場不受場地及水源限制，自動洗車機高水壓沖洗，每輛車耗時在3-5分鐘完成一輛洗車程序。整個洗車場利用太陽能發電給整套設備供電。其中水凈化設備提供干凈的水源，能將水源反復多次利用，極大的節約了水資源。太陽能洗車場鋼結構房屋可移至理想地點，拆散、轉運、組裝等實現快速、方便、不受地點限制等因素。太陽能洗車場整合了房屋修建、電源供給、水源消耗等問題。進行高效快速的進行洗車。
