申請日2015.09.06
公開(公告)日2016.06.08
IPC分類號F16K11/074; F16K3/314; C02F1/42
摘要
本實用新型涉及水處理系統技術領域，尤其涉及一種用于水處理系統中的多功能軟化閥及含有該多功能控制閥的水處理裝置。該多功能軟化閥，包括閥體、射流器、動閥片、定閥片、控制動閥片旋轉的驅動裝置，定閥片固定在閥體內，由驅動裝置驅動的動閥片與定閥片轉動密封配合，所述軟化閥設有進水口、出水口、排水口、濾芯上部接口、濾芯下部接口和吸鹽支路流道，吸鹽支路流道上設有射流器進口、射流器出口與鹽水進口，所述的定閥片上設置有八個通孔，其中在中心設有第八通孔與閥體上的排水口相通，外回轉圓上設有七個通孔，第一到第七通孔順序排列，成七等分布置，兩兩相鄰;所述動閥片上設有進水通孔與閥體上的進水口常通，另設有一個由中心接近邊緣的徑向?qū)た�，一個圓弧狀的導通盲孔。

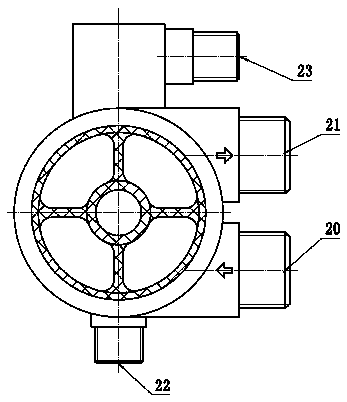

摘要附圖
權利要求書
1.一種多功能軟化閥，包括閥體、射流器、動閥片、定閥片、控制動閥片旋轉的驅動裝置，定閥片固定在閥體內，由驅動裝置驅動的動閥片與定閥片轉動密封配合，所述軟化閥設有進水口、出水口、排水口、濾芯上部接口、濾芯下部接口和吸鹽支路流道，吸鹽支路流道上設有射流器進口、射流器出口與鹽水進口，其特征在于：所述的定閥片上設置有八個通孔，第一通孔、第二通孔、第三通孔、第四通孔、第五通孔、第六通孔、第七通孔、第八通孔，其中在中心設有第八通孔與閥體上的排水口相通，外回轉圓上設有七個通孔，第一通孔與第三通孔與濾芯上部接口相通，第二通孔與射流器出口相通，第四通孔與第五通孔與濾芯下部接口相通，第六通孔與出水口相通，第七通孔與射流器進口相通，且第一到第七通孔順序排列，成七等分布置，兩兩相鄰;所述動閥片上設有進水通孔與閥體上的進水口常通，另設有一個由中心接近邊緣的徑向?qū)た�，一個圓弧狀的導通盲孔。
2.根據權利要求1所述的多功能軟化閥，其特征在于，所述動定閥片的配合關系包括：所述進水通孔與第三通孔相通，圓弧狀導通盲孔將第五通孔與第六通孔導通，徑向?qū)た變H連通第八通孔;所述進水通孔與第四通孔相通，圓弧狀導通盲孔將第六通孔與第七通孔導通，徑向?qū)た讓⒌谝煌ǹ着c第八通孔導通;所述進水通孔與第七通孔相通，圓弧狀導通盲孔將第二通孔與第三通孔導通，徑向?qū)た讓⒌谒耐ǹ着c第八通孔導通;所述進水通孔與第一通孔相通，圓弧狀導通盲孔僅與第三通孔相通，徑向?qū)た讓⒌谒耐ǹ�、第五通孔與第八通孔導通;所述進水通孔與第二通孔相通，圓弧狀導通盲孔將第四通孔與第五通孔導通，徑向?qū)た讓⒌诹ǹ着c第八通孔導通。
3.一種多功能軟化閥，包括閥體、射流器、動閥片、定閥片、控制動閥片旋轉的驅動裝置，定閥片固定在閥體內，由驅動裝置驅動的動閥片與定閥片轉動密封配合，所述軟化閥設有進水口、出水口、排水口、濾芯上部接口、濾芯下部接口和吸鹽支路流道，吸鹽支路流道上設有射流器進口、射流器出口與鹽水進口，其特征在于：所述的定閥片上設置有七個通孔：第一通孔、第二通孔、第三通孔、第四通孔、第五通孔、第六通孔、第七通孔，第一通孔與第三通孔均與濾芯上部接口相通，第二通孔與射流器出口相通，第四通孔與第五通孔與濾芯下部接口相通，第六通孔與出水口相通，第七通孔與射流器進口相通，且第一到第七通孔順序排列，成七等分布置，兩兩相鄰;所述動閥片上設有進水通孔與閥體上的進水口常通，另設有一個圓弧形導通盲孔和一個排污通孔，排污通孔經排污通道與排污口相通。
4.根據權利要求3所述的多功能軟化閥，其特征在于，所述動定閥片的配合關系包括：所述進水通孔與第三通孔相通，圓弧狀導通盲孔將第五通孔與第六通孔導通，排污通孔未導通;所述進水通孔與第四通孔相通，圓弧狀導通盲孔將第六通孔與第七通孔導通，排污通孔與第一通孔連通;所述進水通孔與第七通孔相通，圓弧狀導通盲孔將第二通孔與第三通孔導通，排污通孔與第四通孔連通;所述進水通孔與第一通孔相通，圓弧狀導通盲孔僅與第三通孔相通，排污通孔將第四通孔與第五通孔導通;所述進水通孔與第二通孔相通，圓弧狀導通盲孔將第四通孔與第五通孔導通，排污通孔與第六通孔連通。
5.根據權利要求3所述的多功能軟化閥，其特征在于，所述排污通道為撥叉，排水口設在閥體上，排污通孔經撥叉與排水口相通。
6.一種水處理裝置，采用至少一個如權利要求1或3中任一項所述的多功能軟化閥，與安裝有樹脂的罐體連通，構成水處理裝置。
說明書
一種多功能軟化閥及其水處理裝置
技術領域
本實用新型涉及水處理系統技術領域，尤其涉及一種用于水處理系統中的多功能軟化閥及含有該多功能控制閥的水處理裝置。
背景技術
現有的工業或民用水處理軟水系統都必須用多功能軟化閥進行流道切換，實現制軟水、反沖洗、吸鹽再生(順流或逆流)、向鹽箱補水、正沖洗等功能�，F(xiàn)有的平面密封多路閥結構基本都是通過平面閥在旋轉一周的過程中實現制軟水、反沖洗、吸鹽再生、向鹽箱補水、正沖洗等五種功能。例如中國專利CN2719820Y水處理系統用多功能控制閥，CN201305482Y一種多功能軟化閥，CN102635705A一種多功能軟化閥，CN102635706A一種軟水補水多功能軟化閥，CN102635707A一種多功能軟化閥，CN102840362A多功能軟水閥，CN103994250A一種多功能控制閥及其水處理裝置;上述專利文獻對該類水處理多功能軟化閥披露了各自的結構特點，但仍有不足之處。
平面多路閥為了防止閥芯旋轉到位后發生竄水的問題，普遍使用平面閥等分的方式，上述現有專利文獻中基本都是采用八等分、甚至九等分的方式，例如CN2719820Y水處理系統用多功能控制閥，CN201305482Y一種多功能軟化閥，CN102635705A一種多功能軟化閥，CN102635706A一種軟水補水多功能軟化閥，CN102635707A一種多功能軟化閥，CN102840362A多功能軟水閥均是采用這種方式。而專利文獻CN103994250A一種多功能控制閥及其水處理裝置主閥采用六等分的方式，另加一個控制閥來輔助控制，這使用得等分?jǐn)?shù)減少，流量增加，但由于需要另加一個閥，導致閥門結構復雜，成本高。
實用新型內容
一、要解決的技術問題本實用新型要解決的技術問題是提供一種軟化閥，以克服現有控制閥因等分多而導致的流量小的缺陷。
二、技術方案為實現上述目的，本實用新型提供了一種多功能軟化閥，包括閥體、射流器、動閥片、定閥片、控制動閥片旋轉的驅動裝置，定閥片固定在閥體內，由驅動裝置驅動的動閥片與定閥片轉動密封配合，所述軟化閥設有進水口、出水口、排水口、濾芯上部接口、濾芯下部接口和吸鹽支路流道，吸鹽支路流道上設有射流器進口、射流器出口與鹽水進口，所述的定閥片上設置有八個通孔，第一通孔、第二通孔、第三通孔、第四通孔、第五通孔、第六通孔、第七通孔、第八通孔，其中在中心設有第八通孔與閥體上的排水口相通，外回轉圓上設有七個通孔，第一通孔與第三通孔與濾芯上部接口相通，第二通孔與射流器出口相通，第四通孔與第五通孔與濾芯下部接口相通，第六通孔與出水口相通，第七通孔與射流器進口相通，且第一到第七通孔順序排列，成七等分布置，兩兩相鄰;所述動閥片上設有進水通孔與閥體上的進水口常通，另設有一個由中心接近邊緣的徑向?qū)た�，一個圓弧狀的導通盲孔。
本實用新型還提供了一種多功能軟化閥，包括閥體、射流器、動閥片和定閥片，所述閥體上設置有進水口、出水口、排水口和吸鹽支路流道，所述閥體上設置有通孔與濾芯上部、濾芯下部、射流器進口、射流器出口相通，吸鹽支路流道上設置有鹽水進口;所述定閥片上設有八個通孔，其中外部的回轉半徑上設有七個通孔，成七等分設置，第一通孔與第三通孔與濾芯上部接口相通，第二通孔與射流器出口相通，第四通孔與第五通孔與濾芯的下部相通，第六通孔與出水口相通，第七通孔與射流器進口相通，且第一到第七通孔順序排列，兩兩相鄰，第八通孔設于定閥片的中心，與閥體上的排水口相通;所述動閥片上設有進水通孔與閥體上的進水口常通，設有一個由中心接近邊緣的徑向?qū)た祝粋�(gè)圓弧狀的導通盲孔。
進一步，所述動定閥片的配合關系包括：所述進水通孔與第三通孔相通，圓弧狀導通盲孔將第五通孔與第六通孔導通，徑向?qū)た變H連通第八通孔;所述進水通孔與第四通孔相通，圓弧狀導通將第六通孔與第七通孔導通，徑向?qū)た讓⒌谝煌ǹ着c第八通孔導通;所述進水通孔與第七通孔相通，圓弧狀導通盲孔將第二通孔與第三通孔導通，徑向?qū)た讓⒌谒耐ǹ着c第八通孔導通;所述進水通孔與第一通孔相通，圓弧狀導通盲孔僅與第三通孔相通，徑向?qū)た讓⒌谒耐ǹ�、第五通孔與第八通孔導通;所述進水通孔與第二通孔相通，圓弧狀導通盲孔將第四通孔與第五通孔導通，徑向?qū)た讓⒌诹ǹ着c第八通孔導通。
進一步，所述的吸鹽支路流道上有射流器進口、射流器出口及鹽水進口。
本實用新型又提供了一種多功能軟化閥，包括閥體、射流器、動閥片、定閥片、控制動閥片旋轉的驅動裝置，定閥片固定在閥體內，由驅動裝置驅動的動閥片與定閥片轉動密封配合，所述軟化閥設有進水口、出水口、排水口、濾芯上部接口、濾芯下部接口和吸鹽支路流道，吸鹽支路流道上設有射流器進口、射流器出口與鹽水進口，所述的定閥片上設置有七個通孔：第一通孔、第二通孔、第三通孔、第四通孔、第五通孔、第六通孔、第七通孔，第一通孔與第三通孔均與濾芯上部接口相通，第二通孔與射流器出口相通，第四通孔與第五通孔與濾芯下部接口相通，第六通孔與出水口相通，第七通孔與射流器進口相通，且第一到第七通孔順序排列，成七等分布置，兩兩相鄰;所述動閥片上設有進水通孔與閥體上的進水口常通，另設有一個圓弧形導通盲孔和一個排污通孔，排污通孔經排污通道與排污口相通。
本實用新型還提供了一種多功能軟化閥，包括閥體、射流器、動閥片、定閥片，所述閥體上設置有進水口、出水口、排水口和吸鹽支路流道;所述閥體上設置有通孔與濾芯上部、濾芯下部、射流器進口、射流器出口相通，吸鹽支路流道上設置有鹽水進口;所述定閥片上設有七個通孔，成七等分設置，第一與第三通孔均與濾芯上部接口相通，第二通孔與射流器出口相通，第四通孔與濾芯的下部相通，第五通孔也與濾芯的下部相通，第六通孔與出水口相通，第七通孔與射流器進口相通，且第一到第七通孔順序排列，兩兩相鄰;所述動閥片上設有進水通孔與閥體上的進水口常通，設有一個圓弧形導通盲孔、一個排污通孔。
進一步，所述動定閥片的配合關系包括：所述進水通孔與第三通孔相通，圓弧狀導通盲孔將第五通孔與第六通孔導通，排污通孔未導通;所述進水通孔與第四通孔相通，圓弧狀導通盲孔將第六通孔與第七通孔導通，排污通孔與第一通孔連通;所述進水通孔與第七通孔相通，圓弧狀導通盲孔將第二通孔與第三通孔導通，排污通孔與第四通孔連通;所述進水通孔與第一通孔相通，圓弧狀導通盲孔僅與第三通孔相通，排污通孔與第四通孔、第五通孔連通。所述進水通孔與第二通孔相通，圓弧狀導通盲孔將第四通孔與第五通孔導通，排污通孔與第六通孔連通。
進一步，所述的吸鹽支路流道上有射流器進口、射流器出口及鹽水進口。
進一步的，所述排污通道為撥叉，排水口設在閥體上，排污通孔經撥叉與排水口相通。
本實用新型還提供一種水處理裝置，采用至少一個如上所述的多功能軟化閥，與安裝有樹脂的罐體連通，構成水處理裝置。
本實用新型的有益效果：將定閥片設置為七等分，通過將流量要求較小的反沖洗、吸鹽再生、正沖洗、向鹽箱補水工位的角度進行調整，在制軟水狀態工位的角度按七等分設置，從而使控制閥在制軟水時流量較大，而在其它工位時流量較小。通過采用七等分設置的控制閥，與原有的采用八等分、九等分控制閥相比，同樣的閥片大小，流量更大。
