申請日2015.11.02
公開(公告)日2016.05.25
IPC分類號C02F9/04; C02F103/10
摘要

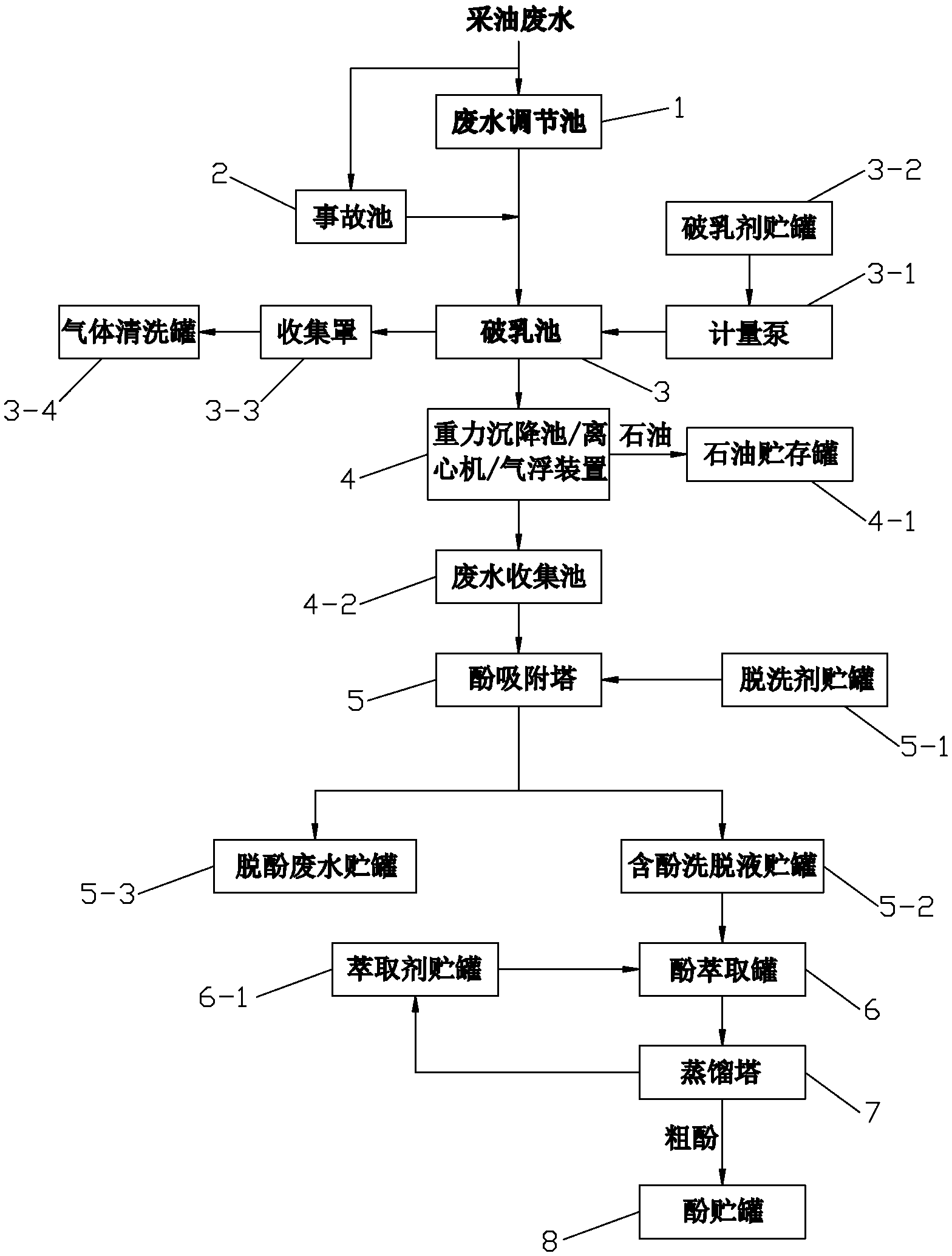

采油廢水中回收石油和酚的裝置，由廢水調節池、破乳池、重力沉降池或離心機或氣浮裝置、石油貯存罐、廢水收集池、酚吸附塔、脫洗劑貯罐、含酚洗脫液貯罐、吸附塔的脫酚廢水貯罐、酚萃取罐萃取劑貯罐、蒸餾塔、酚貯罐構成;采用該裝置的回收方法包括：(1)采油廢水加入酸調節pH至2～6破乳;(2)破乳后的采油廢水經過重力沉降、離心或氣浮分離，得回收的石油和脫油或脫蠟廢水;(3)脫油或脫蠟廢水經過吸附塔吸附廢水中的酚類，吸收飽和后，加入5～10%的氫氧化鈉溶液或酒精洗脫使吸附劑再生同時得回收酚。通過采油廢水中的石油和酚回收，消除了酚的廢水處理時對生化處理的影響，在處理采油廢水污染的同時，實現了資源的回收利用。
權利要求書
1.采油廢水中回收石油和酚的裝置，其特征在于，由以下單元構成：
(1)石油回收單元：石油回收單元由破乳池、重力除油裝置、離心機或氣浮裝置、石油貯罐及廢水收集池構成;破乳池的進口與前工序的斜板除油裝置的廢水出口聯接，破乳池的出口與重力除油裝置、離心機或氣浮裝置的進水口聯接，重力除油裝置、離心機或氣浮裝置的出水口與廢水收集池的進水口聯接，重力除油裝置、離心機或氣浮裝置的出油口與石油貯罐的進口聯接;
(2)酚回收單元：酚回收單元由酚吸收塔、含酚洗脫液貯罐、脫酚廢水貯罐、萃取劑貯罐、酚萃取罐、蒸餾結晶裝置、酚貯罐構成;酚吸附塔的進口與廢水收集池的出水口聯接，酚吸附塔的廢水出口與脫酚廢水貯罐的進口聯接，酚吸附塔的洗脫液出口與含酚洗脫液貯罐的進口聯接，含酚洗脫液貯罐的出口與酚萃取罐的廢水進口聯接，酚萃取罐的萃取劑進口與萃取劑貯罐的出口聯接，酚萃取罐的出口與蒸餾結晶裝置的進口聯接，蒸餾結晶裝置的輕餾分與萃取劑貯罐的進口聯接，蒸餾結晶裝置的重餾分與酚貯罐進口聯接;
所述石油回收單元和酚回收單元通過管道、泵依次聯接。
2.如權利要求1所述的采油廢水中回收石油和酚的裝置，其特征在于：所述重力除油裝置是自然沉降分離池、斜板除油裝置或水力旋流除油裝置中的一種。
3.如權利要求1所述的采油廢水中回收石油和酚的裝置，其特征在于：所述破乳池之前還有一個熱交換器。
4.如權利要求1所述的采油廢水中回收石油和酚的裝置，其特征在于：所述破乳池還包括計量泵、破乳劑貯罐、收集罩和氣體清洗罐;破乳劑貯罐的出口與計量泵的進口聯接，計量泵的出口與破乳池的破乳劑進口聯接;收集罩位于破乳池的頂部，并通過管道與氣體清洗罐聯接。
5.如權利要求1所述的采油廢水中回收石油和酚的裝置，其特征在于：所述酚回收單元的酚吸收塔內填裝有活性炭或大孔樹脂。
6.采油廢水中回收石油和酚的方法，其特征在于，采用權利要求1所述的采油廢水中回收石油和酚的裝置，從而實現廢水處理，包括如下步驟：
(1)破乳：將含油為50～600mg/L、COD為300～7000mg/L、SS為50～500mg/L、含鹽量為1000～20000mg/L、pH為6.5～9.5的采油廢水加入酸調節pH至2～6破乳，然后加入0.1～10mg/L的PAM使石油和蠟質析出;
(2)石油回收：將經過步驟(1)破乳后的采油廢水經過重力沉降分離、離心分離或氣浮分離，得回收的石油和脫油或脫蠟廢水，脫油或脫蠟廢水的COD下降到900mg/L收下;
(3)酚回收：將經步驟(2)石油回收后的脫油或脫蠟廢水經過吸附塔吸附廢水中的酚類，進一步去除40～80%的COD，廢水的COD下降到300mg/L以下;吸收飽和后，加入5～10%的氫氧化鈉溶液或酒精作為脫附劑洗脫使吸附劑再生同時得回收酚。
7.如權利要求6所述的采油廢水中回收石油和酚的方法，其特征在于：步驟(1)破乳所述酸為硫酸、硝酸、磷酸或鹽酸的一種。
8.如權利要求7所述的采油廢水中回收石油和酚的方法，其特征在于：步驟(1)破乳所述酸最佳酸為硫酸。
9.如權利要求6所述的采油廢水中回收石油和酚的方法，其特征在于：步驟(1)破乳的最佳破乳條件是將廢水加入酸調節其pH至2.5～3。
10.如權利要求6所述的采油廢水中回收石油和酚的方法，其特征在于：步驟(2)所述的石油回收是將經過重力沉降除油后的采油廢水加入酸調節pH至2～6破乳后泵入重力沉降池中，經過重力沉降分離為上層的石油和下層的采油廢水，上層的石油經回收管回收。
11.如權利要求6所述的采油廢水中回收石油和酚的方法，其特征在于：步驟(2)的石油回收所述的離心分離是將經過重力沉降除油后的采油廢水加入酸調節pH至2～6后泵入離心機中，經過離心分離為下層的石油和上層的脫油廢水，下層的石油經回收管回收;離心分離的離心力為2200～4000。
12.如權利要求11所述的采油廢水中回收石油和酚的方法，其特征在于：步驟(2)的石油回收所述離心分離的最佳條件是離心力為3200～4000。
13.如權利要求6所述的采油廢水中回收石油和酚的方法，其特征在于：步驟(2)的石油回收所述的氣浮分離是將經過重力沉降除油后的采油廢水加入酸調節pH至2～6后泵入氣浮分離機中，經過氣浮分離為上層的石油和下層的脫油廢水，上層的石油經回收管回收。
說明書
采油廢水中回收石油和酚的裝置及方法
技術領域
本發明涉及采油廢水中回收石油和酚的裝置及方法，特別是涉及采用調節pH破乳、重力沉降分離、離心分離或氣浮和吸附等過程的組合處理從采油廢水中回收石油和酚裝置及其方法，屬于資源回收利用和環境工程領域。
背景技術
當前，我國陸上油田基本都采用注水開發方式，即向地層注入高壓水驅動原油使其從油井中被開采出來。經過一段時間注水后，注入水將隨原油一起被采出，隨著開發時間延長，采出原油含水率不斷上升。從地層中隨原油一起開采出來的、含有原油的油田采油污水(又稱“采出水”)，是油田開發和生產中產生的最主要的一類廢水。由于各油田的地質條件、開發方式、油層改造措施、注水水質、集輸工藝等的不同，各油田采油廢水的性質差異很大。一般來說，采油廢水具有如下特性：
(1)含油量高，采油廢水中通常含有1000～2000mg/L的石油，有的甚至高達5000mg/L，包括浮油、分散油、乳化油和溶解油;
(2)含有懸浮固體顆粒，顆粒直徑一般為1～100μm，主要包括：①泥砂;②各種礦物質;③細菌：硫酸鹽還原菌(SRB)5～10μm，腐生菌(TGB)10～30μm;④有機物：膠質瀝青質類和石蠟等重質油類。
(3)含鹽量高，油田采油廢水一般無機鹽含量很高，從幾千至幾萬，甚至于幾十萬毫克/升，各油田，甚至各區塊、油層都不同;主要包括：①溶解在水中的無機鹽類。基本上以陰、陽離子的形式存在，其粒徑都在1×10-3μm以下，主要包括Ca2+、Mg2+、K+、Na+、Fe3+、Cl-、HCO3-、CO32-等;
(4)含細菌，主要是腐生菌和硫酸鹽還原菌;
(5)高溫和高pH，廢水的水溫多為40～80℃，廢水的pH為6.5～8.5;
此外，部分采油廢水還含有表面活性劑和聚合物。
當前，從采油廢水中回收石油的方法主要是將廢水經過沉淀后采用重力沉降，經過重力沉降回收石油后，還剩余的石油再通過氣浮回收，同時，沒有見到從采油廢水中回收酚的報道。但是，采用氣浮回收石油時，往往需要加入一定量的絮凝劑和助凝劑，因此，具有如下缺點：
1、回收的石油中含有大量的雜質，導致回收石油的后續利用的加工困難;
2、要消耗大量的絮凝劑和助凝劑，導致運行費用高;
3、會產生大量的含油污泥，污泥的進一步處理會產生較多的費用;
4、廢水中含有大量酚類沒有回收利用，不僅造成資源浪費，而且影響采油廢水的后續生化處理效果。
發明內容
本發明的目的在于針對現有采油廢水中石油和酚回收技術的不足，提供一種采油廢水中回收石油和酚的裝置及方法。
采油廢水中回收石油和酚的裝置，由以下單元構成：(1)石油回收單元：石油回收單元由破乳池、重力除油裝置、離心機或氣浮裝置、石油貯罐及廢水收集池構成;破乳池的進口與前工序的斜板除油裝置的廢水出口聯接，破乳池的出口與重力除油裝置、離心機或氣浮裝置的進水口聯接，重力除油裝置、離心機或氣浮裝置的出水口與廢水收集池的進水口聯接，重力除油裝置、離心機或氣浮裝置的出油口與石油貯罐的進口聯接;(2)酚回收單元：酚回收單元由酚吸收塔、含酚洗脫液貯罐、脫酚廢水貯罐、萃取劑貯罐、酚萃取罐、蒸餾結晶裝置、酚貯罐構成;酚吸附塔的進口與廢水收集池的出水口聯接，酚吸附塔的廢水出口與脫酚廢水貯罐的進口聯接，酚吸附塔的洗脫液出口與含酚洗脫液貯罐的進口聯接，含酚洗脫液貯罐的出口與酚萃取罐的廢水進口聯接，酚萃取罐的萃取劑進口與萃取劑貯罐的出口聯接，酚萃取罐的出口與蒸餾結晶裝置的進口聯接，蒸餾結晶裝置的輕餾分與萃取劑貯罐的進口聯接，蒸餾結晶裝置的重餾分與酚貯罐進口聯接;所述石油回收單元和酚回收單元通過管道、泵依次聯接。
所述重力除油裝置是自然沉降分離池、斜板除油裝置或水力旋流除油裝置中的一種。
所述破乳池之前還有一個熱交換器。
所述破乳池還包括計量泵、破乳劑貯罐、收集罩和氣體清洗罐;破乳劑貯罐的出口與計量泵的進口聯接，計量泵的出口與破乳池的破乳劑進口聯接;收集罩位于破乳池的頂部，并通過管道與氣體清洗罐聯接。
所述酚回收單元的酚吸收塔內填裝有活性炭或大孔樹脂。
采用上述采油廢水中回收石油和酚的裝置的回收方法，包括如下步驟：
(1)破乳：將含油為50～600mg/L、COD為300～7000mg/L、SS為50～500mg/L、含鹽量為1000～20000mg/L、pH為6.5～9.5的采油廢水加入酸調節pH至2～6破乳，然后加入0.1～10mg/L的PAM使石油和蠟質析出;
(2)石油回收：將經過步驟(1)破乳后的采油廢水經過重力沉降分離、離心分離或氣浮分離，得回收的石油和脫油或脫蠟廢水，脫油或脫蠟廢水的COD下降到900mg/L收下;
(3)酚回收：將經步驟(2)石油回收后的脫油或脫蠟廢水經過吸附塔吸附廢水中的酚類，進一步去除40～80%的COD，廢水的COD下降到300mg/L以下;吸收飽和后，加入5～10%的氫氧化鈉溶液或酒精作為脫附劑洗脫使吸附劑再生同時得回收酚。
步驟(1)破乳所述酸為硫酸、硝酸、磷酸或鹽酸的一種，最佳酸為硫酸。
步驟(1)破乳的最佳破乳條件是將廢水加入酸調節其pH至2.5～3。
步驟(2)所述的石油回收是將經過重力沉降除油后的采油廢水加入酸調節pH至2～6破乳后泵入重力沉降池中，經過重力沉降分離為上層的石油和下層的采油廢水，上層的石油經回收管回收。
步驟(2)的石油回收所述的離心分離是將經過重力沉降除油后的采油廢水加入酸調節pH至2～6后泵入離心機中，經過離心分離為下層的石油和上層的脫油廢水，下層的石油經回收管回收;離心分離的離心力為2200～4000，最佳離心力為3200～4000。
步驟(2)的石油回收所述的氣浮分離是將經過重力沉降除油后的采油廢水加入酸調節pH至2～6后泵入氣浮分離機中，經過氣浮分離為上層的石油和下層的脫油廢水，上層的石油經回收管回收。
如上所述，各步驟對采油廢水的主要污染物去除效果如表1。
表1各步驟對主要污染指標的去除效果表
本發明與現有技術比較，具有以下突出優點：
(1)在回收石油時，除了加酸作為破乳劑之外，不使用絮凝劑，不僅從廢水中回收石油純度較高，含雜質少，便于加工，而且，大量節省藥劑成本，減少污泥量;
(2)在回收石油后再回收酚，既實現了資源的綜合利用，又消除了酚的廢水處理時對生化處理的影響;
(3)通過采油廢水中的石油回收，在處理采油廢水污染的同時，實現了資源的回收利用，與此同時對采油廢水進行了污染治理，使廢水水質可達《采油廢水治理工程技術規范》(HJ2041-2014)中的排放標準;
(4)產生污泥少，大幅度減少了污泥處理成本;
(5)在回收石油的同時，回收的蠟質成份，給后續的廢水處理創造了良好條件;
(6)廢水處理工藝流程短，廢水處理成本低。
