申請日2015.11.02

　　公開(公告)日2016.05.04

　　IPC分類號A01K63/00; A01K63/04; A01G1/00; A01G33/00

　　摘要

　　本發明公開了一種帶循環水處理的海水循環養殖系統，包括養殖池、排污口、排污管，所述養殖池底部設排污口，排污口連接排污管，還包括污物排放機構和循環水排放機構，所述的排污管通過三通分別與污物排放機構和循環水排放機構相連接，所述的循環水排放機構連接循環水處理機構，所述的循環水處理機構包括氧化蓄水池、初級生物凈化池，微生態凈化池，尾水由循環水排放機構排入氧化蓄水池，經充分氧化和沉淀后，流入初級生物凈化池;經生物凈化池凈化后進入微生態凈化池內用微生態處理，水質達標后被重新利用，實現養殖用水的全循環利用。本發明具有成本低、簡操作、易推廣、效率高等優點，對于保護海洋環境、水產品安全生產具有重要的意義。

　　權利要求書

　　1.一種帶循環水處理的海水循環養殖系統，包括養殖池、排污口、排污管，所述養殖池底部設排污口，排污口連接排污管，其特征在于，還包括污物排放機構和循環水排放機構，所述的排污管通過三通分別與污物排放機構和循環水排放機構相連接，所述的循環水排放機構連接循環水處理機構，所述的循環水處理機構包括氧化蓄水池、初級生物凈化池，微生態凈化池，尾水由循環水排放機構排入氧化蓄水池，經充分氧化和沉淀后，流入初級生物凈化池;經生物凈化池凈化后進入微生態凈化池內用微生態處理，水質達標后被重新利用，實現養殖用水的全循環利用。

　　2.如權利要求1所述的養殖系統，其特征在于，所述初級生物凈化池為一面積較大的池塘，池塘每3-5畝安裝葉輪式增氧機1臺，生物凈化池具有大型水生植物和藻類，水中放養濾食性魚類、底層播撒濾食性貝類以實現深層次凈化。

　　3.如權利要求1或2所述的養殖系統，其特征在于，所述的大型水生植物和藻類具體為上層移植江蘺、石莼，池底移植輪葉黑藻大型藻類，所述的濾食性貝類包括毛蚶、牡蠣，所述的濾食性魚類包括梭魚。

　　4.如權利要求1所述的養殖系統，其特征在于，所述微生態凈化蓄水池每3-5畝安裝葉輪式增氧機1臺，用芽孢桿菌1kg/畝、乳酸桿菌500ml/畝、硝化細菌1kg/畝、EM菌3kg/畝光合細菌3kg交替使用，通過生物凈化，達到養殖用水標準，繼續循環利用。

　　5.如權利要求1-4任一項所述的養殖系統，其特征在于，所述的循環水排放機構包括循環水排放管和循環水排放井，循環水排放管連接循環水排放井，循環水排放井設循環水排放開關，所述的循環水排放井連接循環水處理機構。

　　6.如權利要求5所述的養殖系統，其特征在于，所述的污物排放機構包括污物排放管和污物排放井，污物排放管連接污物排放井，污物排放井設污物排放開關，所述的污物排放井連接污物處理機構。

　　7.如權利要求6所述的養殖系統，其特征在于，還包括增排罩、防逃罩、所述的增排罩和防逃罩位于排污口上方。

　　8.如權利要求1所述的養殖系統，其特征在于，所述養殖系統的養殖產品為魚、蝦類。

　　9.一種利用權利要求1-8任一項所述的養殖系統進行污物處理的方法，其特征在于，首先，非排污狀態下，提升防逃罩，池底大型污物在增氧動力作用下旋入防逃罩內，排污時放下防逃罩，隨后先打開污物排放開關，開始排污，富集至池塘中心的污物排出，通過排污口進入排污管，隨后通過三通經由污物排放管進入污物排放井，并由污物排放井排入污物處理機構，實現污物單獨回收處理，污水污物通過排污3分鐘后，排污口出水變清，關閉污物排放開關，再打開循環水排放開關，排出的循環水經循環水排放管12進入循環水排放井13， 隨后排入蓄水池，經循環水處理機構處理后，再次利用，所述的循環水排放機構連接循環水處理機構，所述的循環水處理機構包括氧化蓄水池、初級生物凈化池，微生態凈化池。尾水由循環水排放機構排入氧化蓄水池，經充分氧化和沉淀后，流入初級生物凈化池;經生物凈化池凈化后進入微生態凈化池，用微生態產品進行凈化處理，水質達標后被重新利用，實現養殖用水的全循環利用。所述初級生物凈化池為一面積較大的池塘，池塘每3-5畝安裝葉輪式增氧機1臺，生物凈化池具有大型水生植物和藻類，水中放養濾食性魚類、底層播撒濾食性貝類以實現深層次凈化。所述的大型水生植物和藻類具體為上層移植江蘺、石莼，池底移植輪葉黑藻大型藻類，所述的濾食性貝類包括毛蚶、牡蠣，所述的濾食性魚類包括梭魚，所述微生態凈化蓄水池每3-5畝安裝葉輪式增氧機1臺，用芽孢桿菌1kg/畝、乳酸桿菌500ml/畝、硝化細菌1kg/畝、EM菌3kg/畝光合細菌3kg交替使用，通過生物凈化，達到養殖用水標準，繼續循環利用。

　　說明書

　　一種帶循環水處理的海水循環養殖系統

　　技術領域

　　本發明屬于水產養殖技術領域，具體涉及一種帶循環水處理的海水循環養殖系統。

　　背景技術

　　隨著人民生活水平的提高，水產品越來越受到人們的青睞，水產品如魚、蝦類等因其味道鮮美、營養價值高等優點，漸漸成為餐桌上不可或缺的美味佳肴，大大推動了高位池養殖業的發展，高位池循環水養殖模式既充分利用土地和水資源，又減少環境污染，大幅提高池塘生產力。

　　我國是世界上水產品養殖面積最大、產量最高的國家。并且隨著水產品養殖面積的不斷擴大，沿海的水產品養殖產業日益壯大，但是，目前的工業進程帶來了大量的工業廢水排出，并且，水產養殖業本身也造成養殖廢水大量排出，該類養殖廢水主要包括養殖過程中的水產品的糞便、殘餌、病蝦、死亡個體、蝦殼等污物，海水循環利用既可節約資源，又可有效避免交叉污染，對于保護海洋生態環境，保證水產品安全生產具有重要的意義。

　　目前，沿海地區的水產品高位池養殖業中，個別企業雖嘗試采用循環水水產品養殖模式，但在排污換水時多采用將污物與養殖尾水直接排入大海，使得有毒有害藻類、細菌病毒大量繁殖且難以控制，嚴重惡化了養殖環境并污染了循環水，增加了循環用水的處理難度和成本，影響水處理效果，導致養殖環境與效益不穩定，并且排出的池塘污物對海洋環境造成嚴重污染，不利于海水的循環利用，無法保證水產品的安全生產。

　　因而，探索海水可循環利用的新的高效健康養殖模式，采用簡潔、高效、低成本的去除方法勢在必行，養殖循環經濟重在處理水上，應把病害防控和水質調控作為健康養殖頭等重要大事來抓。

　　發明內容

　　為了解決以上技術問題，本發明提供了一種帶循環水處理的海水循環養殖系統，打破污物排放與尾水排放在同一回收池的傳統方式，創造性的采用單獨排放污物匯集到一個回收池，再排放養殖水到另一個回收池，方便了對污物的回收利用和無害化處理，避免池塘污物對養殖用水的二次污染，具有成本低、簡操作、易推廣、效率高等優點，對于保護海洋環境、水產品安全生產具有重要的意義。

　　本發明完整的技術方案包括：

　　一種帶循環水處理的海水循環養殖系統，包括養殖池、排污口、排污管，所述養殖池底部設排污口，排污口連接排污管，其特征在于，還包括污物排放機構和循環水排放機構，所述的排污管通過三通分別與污物排放機構和循環水排放機構相連接，所述的循環水排放機構連接循環水處理機構，所述的循環水處理機構包括氧化蓄水池、初級生物凈化池，微生態凈化池，尾水由循環水排放機構排入氧化蓄水池，經充分氧化和沉淀后，流入初級生物凈化池;經生物凈化池凈化后進入微生態凈化池內用微生態處理，水質達標后被重新利用，實現養殖用水的全循環利用。

　　所述初級生物凈化池為一面積較大的池塘，池塘每3-5畝安裝葉輪式增氧機1臺，生物凈化池具有大型水生植物和藻類，水中放養濾食性魚類、底層播撒濾食性貝類以實現深層次凈化。

　　所述的大型水生植物和藻類具體為上層移植江蘺、石莼，池底移植輪葉黑藻大型藻類，所述的濾食性貝類包括毛蚶、牡蠣，所述的濾食性魚類包括梭魚。

　　所述微生態凈化蓄水池每3-5畝安裝葉輪式增氧機1臺，用芽孢桿菌1kg/畝、乳酸桿菌500ml/畝、硝化細菌1kg/畝、EM菌3kg/畝光合細菌3kg交替使用，通過生物凈化，達到養殖用水標準，繼續循環利用。

　　所述的循環水排放機構包括循環水排放管和循環水排放井，循環水排放管連接循環水排放井，循環水排放井設循環水排放開關，所述的循環水排放井連接循環水處理機構。

　　所述的污物排放機構包括污物排放管和污物排放井，污物排放管連接污物排放井，污物排放井設污物排放開關，所述的污物排放井連接污物處理機構。

　　還包括增排罩、防逃罩，所述的增排罩和防逃罩位于排污口上方。

　　所述養殖系統的養殖產品為魚、蝦類。

　　利用上述的養殖系統進行污物處理的方法，其特征在于，首先，非排污狀態下，提升防逃罩，大型污物在增氧動力作用下旋入防逃罩內，排污時放下防逃罩，隨后先打開污物排放開關，開始排污，富集至池塘中心的污物排出通過排污口進入排污管，隨后通過三通經由污物排放管進入污物排放井，并由污物排放井排入污物處理機構將污物單獨回收處理，污水污物通過排污3分鐘后，排污口出水變清，關閉污物排放開關，再打開循環水排放開關。排出的循環水經循環水排放管12進入循環水排放井13，隨后排入蓄水池經循環水處理機構處理后，再次利用，所述的循環水排放機構連接循環水處理機構，所述的循環水處理機構包括氧化蓄水池、初級生物凈化池，微生態凈化池，尾水由循環水排放機構排入氧化蓄水池，經充分氧化和沉淀后，流入初級生物凈化池;經生物凈化池凈化后進入微生態凈化池內用微生態 處理，水質達標后被重新利用，實現養殖用水的全循環利用，所述初級生物凈化池為一面積較大的池塘，池塘每3-5畝安裝葉輪式增氧機1臺，生物凈化池具有大型水生植物和藻類，水中放養濾食性魚類、底層播撒濾食性貝類以實現深層次凈化，所述的大型水生植物和藻類具體為上層移植江蘺、石莼，池底移植輪葉黑藻大型藻類，所述的濾食性貝類包括毛蚶、牡蠣，所述的濾食性魚類包括梭魚，所述微生態凈化蓄水池每3-5畝安裝葉輪式增氧機1臺，用芽孢桿菌1kg/畝、乳酸桿菌500ml/畝、硝化細菌1kg/畝、EM菌3kg/畝光合細菌3kg交替使用，通過生物凈化，達到養殖用水標準，繼續循環利用。

　　此外，本發明還有如下優選方案：

　　所述的污物排放機構連接污物處理機構，所述的污物處理機構包括依次連接的污物沉淀池和生物凈化池。

　　所述污物沉淀池為一長條形水渠，污物排入沉淀池后，水中固型顆粒物沉入底部，上層清水流入生物凈化池，污物沉淀池底沉淀的污物于每個養殖周期結束用吸污泵將池底污物吸出，曬干粉碎后做海參飼料或植物肥料。

　　所述的增排罩為直徑45厘米、厚度5厘米的圓餅狀混凝土澆注體，所述的增排罩由混凝土澆筑而成，其下設置三根鋼筋支架作為支撐，所述的支架為高度20cm的16號螺紋鋼。

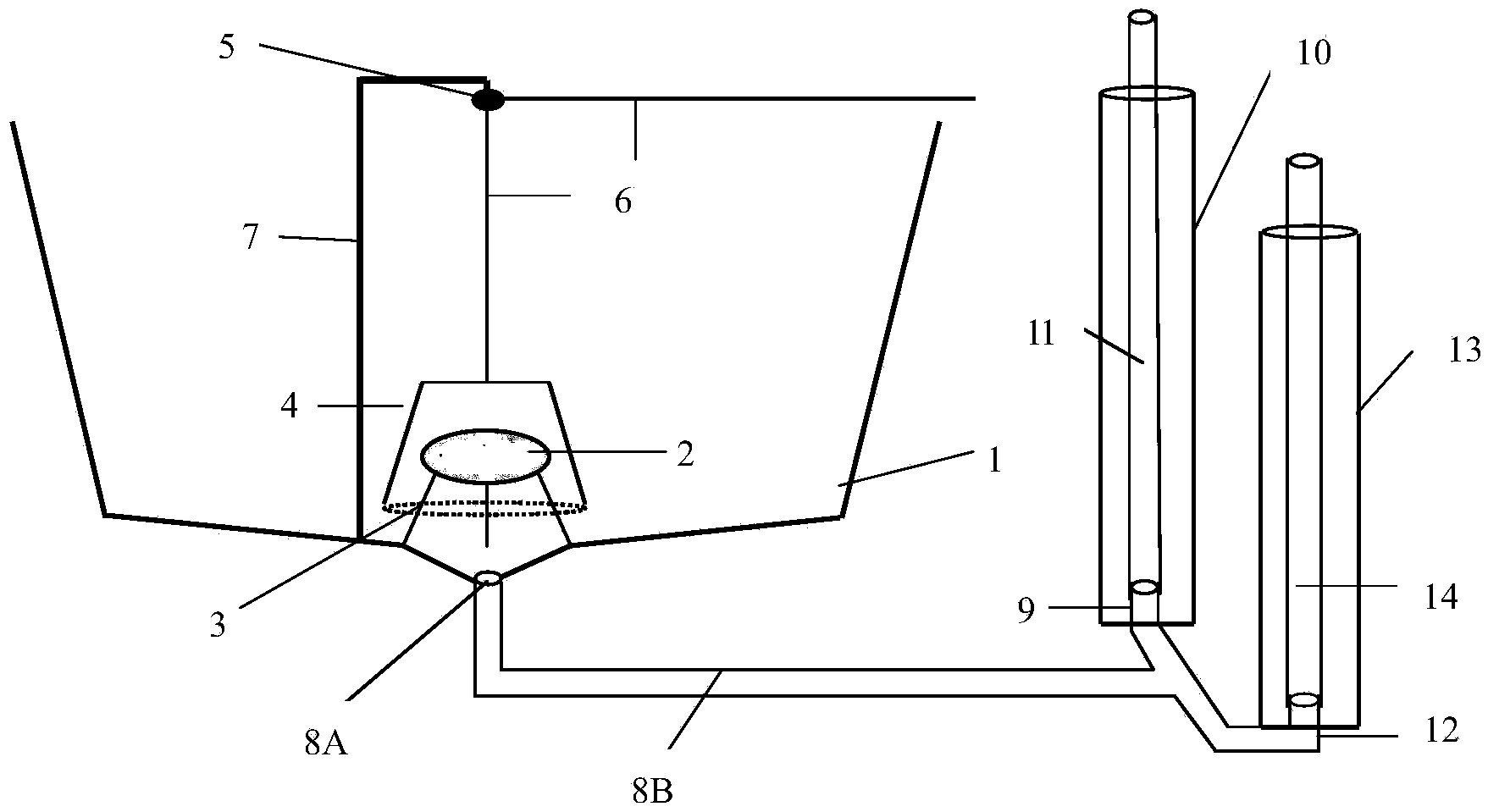

　　所述的防逃罩連接提升裝置，所述的提升裝置包括拉繩6、支點固定桿7、定滑輪5，提升裝置由定滑輪5控制防逃罩起落，定滑輪5安裝在支點固定桿7上方，拉繩6與防逃罩4連接，穿過定滑輪5，末端固定在養殖池邊，不排污的時候?qū)⒎捞诱痔崞痣x池底約10cm，偏于污物匯聚在排污口，排污時通過定滑輪將防逃罩落下。

　　防逃罩由8號螺紋鋼做防逃罩支架，用5目篩絹網做罩網，防逃罩的上口直徑為50cm,下口直徑為100cm，高度50cm;防逃罩底部圓圈外設3根限高支架，限高支架以8號鋼筋為材料，用三個膨脹螺絲固定。

　　本發明相對于現有技術的優點為：

　　1.污物與循環水排放單獨進行，單獨排放污物到一個回收池，經過脫水處理，成為沙蠶、海參的高效肥料;有效避免池塘污物對循環水體的二次污染，保證了循環用水的安全性，對污物單獨消毒處理后可作為植物的有機肥料，具有環保增效的意義;再排放循環水到另一個回收池，在氧化蓄水池內經充分氧化和沉淀后，排入初級生物凈化池，在初級生物凈化池內經過大型水生植物和濾食性魚類、底棲貝類等深層次凈化，然后在微生物然后被重新利用，實現養殖用水的全循環利用， 本發明既減少污水排放，保護生態環境，減少養殖環境污染，又節約能源，使經濟社會生態效益均得到提高。

　　2.設置增排罩便于污物隨著環流池水集中于排污口附近，避免了排污時池塘清潔水直接從上方旋入排污口，使池底排污口四周污物濃度大的池水優先有效排放;起到增強排污能力的作用。
