申請日2015.09.05
公開(公告)日2016.01.06
IPC分類號C02F11/12
摘要
本實用新型涉及一種全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，包括機架及安裝在機架上的滾筒、傳動裝置、上濾網、下濾網、上網張緊部、下網張緊部、柵格刮水部、集水槽、清洗裝置、調偏裝置、刮泥板、放料箱。在上濾網和下濾網脫水段的下面均設有柵格刮水部，在上濾網和下濾網運行的過程中，便于刮掉滲透到上濾網和下濾網下面的水，提高脫水效果。本實用新型的有益效果是：占地體積小，自動化程度高，操作維修方便，需要的動力小，耗能低，生產效率高，可廣泛應用于造紙、化工、制藥及釀酒的污水處理。

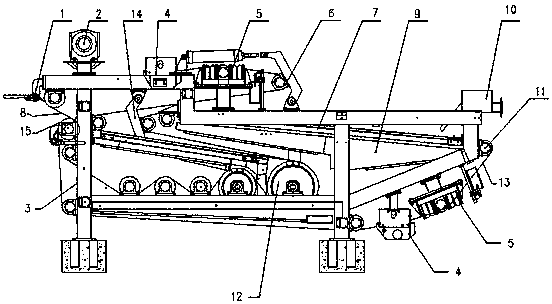

摘要附圖
權利要求書
1.一種全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，其特征在于：包括機架及安裝在機架上的滾筒、傳動裝置、上濾網、下濾網、上網張緊部、下網張緊部、柵格刮水部、集水槽、清洗裝置、調偏裝置、刮泥板、放料箱。
2.根據權利要求1所述的全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，其特征在于：所述滾筒固定在機架的下部，在滾筒的外表面設有一層耐腐蝕膠保護層，在靠近軸承的滾筒部位設有防水臺。
3.根據權利要求1所述的全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，其特征在于：所述傳動裝置包括電動機、主動輥和導輥，電動機固定在機架前部的上面，通過傳送帶與主動輥相連接，用以帶動上濾網、下濾網運行，導輥固定在機架上，用以引導上濾網、下濾網運行。
4.根據權利要求1所述的全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，其特征在于：所述上濾網和下濾網由聚酯單絲編織而成，在上濾網和下濾網脫水段的下面均設有柵格刮水部，在每個柵格刮水部的下面設有集水槽。
5.根據權利要求3所述的全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，其特征在于：所述柵格刮水部為長方形塑料柵格板。
6.根據權利要求1所述的全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，其特征在于：所述上網張緊部和下網張緊部均由氣缸、張緊輪、支撐臂和固定座組成，氣缸的底座固定在機架上，氣缸的活塞桿與支撐臂的一端相連接，支撐臂的另一端通過軸銷與固定座相連接，在支撐臂上設有張緊輪，固定座固定在機架上。
7.根據權利要求1所述的全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，其特征在于：所述調偏裝置包括調偏閥、調偏氣缸和調偏輥。
說明書
全自動加藥濃縮高效格柵脫水板帶式污泥脫水機
技術領域：
本實用新型涉及一種污泥脫水機，特別涉及一種全自動加藥濃縮高效格柵脫水板帶式污泥脫水機。
背景技術：
污泥是污水處理廠以及污水站污水處理后的必然產物，未經過很好處理處置的污泥進入環境后，將會直接給水體和大氣帶來二次污染，對生態環境和人類的活動也將構成了嚴重的威脅。各種污泥對脫水機的適應有一定的不同，目前國內污泥脫水機的常用機型有：離心式、濾帶式、螺旋環牒式及板框式。離心式：三種污泥均能適應，但耗能高、高轉速導致噪音大。螺旋環牒式：以日式樣機為代表的第一代脫水機國內已推廣應用了3-4年，缺點是產量偏低。帶式污泥脫水機：由上下兩條張緊的濾帶夾帶著污泥層，從一連串有規律排列的輥壓筒中呈S形經過，依靠濾帶本身的張力形成對污泥層的壓榨和剪切力，把污泥層中的毛細水?dāng)D壓出來，從而實現污泥脫水。帶式壓濾機受污泥負荷波動的影響小，還具有出泥含水率較低且工作穩定啟耗少、管理控制相對簡單、對運轉人員的素質要求不高等特點。同時，由于帶式壓濾脫水機進入國內較早，已有相當數量的廠家可以生產這種設備。在污水處理工程建設決策時，可以選用帶式壓濾機以降低工程投資，目前，國內新建的污水處理廠大多采用帶式壓濾脫水機。帶式污泥脫水機適應物化污泥，且濾餅含水率低，但對混合污泥和生化污泥的適應性差，回流污泥多，反沖洗用水量大、能耗高，維修復雜。
發明內容：
本實用新型的目的是為了克服現有帶式污泥脫水機的不足，提供一種占地體積小，節約用水、能耗低，操作維修方便的全自動加藥濃縮高效格柵脫水板帶式污泥脫水機。
為實現上述目的，本實用新型采用的技術方案為：一種全自動加藥濃縮高效格柵脫水板帶式污泥脫水機，包括機架及安裝在機架上的滾筒、傳動裝置、上濾網、下濾網、上網張緊部、下網張緊部、柵格刮水部、集水槽、清洗裝置、調偏裝置、刮泥板、放料箱。
所述滾筒固定在機架的下部，在滾筒的外表面設有一層耐腐蝕膠保護層，防止?jié)L筒被腐蝕，延長滾筒的使用壽命。在靠近軸承的滾筒部位設有防水臺，保護軸承，防止軸承進水，延長軸承的使用壽命。
所述傳動裝置包括電動機、主動輥和導輥，電動機固定在機架前部的上面，通過傳送帶與主動輥相連接，用以帶動上濾網、下濾網運行，導輥固定在機架上，用以引導上濾網、下濾網運行。
所述上濾網和下濾網由聚酯單絲編織而成，在上濾網和下濾網脫水段的下面均設有柵格刮水部，在上濾網和下濾網運行的過程中，便于刮掉滲透到上濾網和下濾網下面的水，提高脫水效果。在每個柵格刮水部的下面設有集水槽，可將從柵格刮水部刮下的水聚集集水槽內，然后經排水管流到指定的地方，防止從污泥中脫出的水污染機體。
所述柵格刮水部為長方形塑料柵格板，硬度高，摩擦力小，刮水效果好，耐腐蝕，使用壽命長。
所述上網張緊部和下網張緊部均由氣缸、張緊輪、支撐臂和固定座組成，氣缸的底座固定在機架上，氣缸的活塞桿與支撐臂的一端相連接，支撐臂的另一端通過軸銷與固定座相連接，在支撐臂上設有張緊輪，固定座固定在機架上。
所述清洗裝置由噴水管和清洗接水箱組成，當上濾網和下濾網運行到清洗裝置時，噴水管噴出高壓水，清洗掉殘留在上濾網和下濾網上的污泥，為下個循環脫水做準備。所清洗后的污水聚集在清洗接水箱內，再由清洗接水箱上的排水管排到指定位置。
所述調偏裝置包括調偏閥、調偏氣缸和調偏輥，當上濾網或下濾網跑偏時，通過調偏閥將信號反饋到調偏氣缸上，改變氣缸的進氣方向，使調偏輥偏斜一定的角度，從而使上濾網或下濾網獲得一個調偏分力，促使跑偏的上濾網或下濾網進入正常位置。
本實用新型的有益效果是：占地體積小，自動化程度高，操作維修方便，需要的動力小，耗能低，生產效率高，可廣泛應用于造紙、化工、制藥及釀酒的污水處理。
