申請日2015.07.30

　　公開(公告)日2015.12.02

　　IPC分類號C02F11/12; B01D36/04

　　摘要

　　本實用新型公開了一種城市污水中污泥分離裝置，包括沉淀池、進水管、過濾網、溢流管、伸縮推板、排泥管、環形脫水履帶、轉輥、刮刀、污水收集池和污泥收集池，所述沉淀池為箱式結構，所述沉淀池一側壁底端為尖角，在尖角處設有伸縮推板，所述沉淀池上方設有進水管，所述沉淀池中部設有過濾網，所述沉淀池的尖角上方側壁上設有溢流管，所述溢流管的對側設有排泥管，所述排泥管外設有上下兩個環形脫水履帶，所述環形脫水履帶通過轉輥帶動向同向運輸，所述環形脫水履帶的端部設有刮刀，所述環形脫水履帶下方設有污水收集池，所述刮刀下方設有污泥收集池。本實用新型結構簡單，使用方便，污泥分離效果好，反應快速，處理高效。

　　權利要求書

　　1.一種城市污水中污泥分離裝置，其特征在于：包括沉淀池、進水管、過濾網、溢流管、伸縮推板、排泥管、環形脫水履帶、轉輥、刮刀、污水收集池和污泥收集池，所述沉淀池為箱式結構，所述沉淀池一側壁底端為尖角，在尖角處設有伸縮推板，所述沉淀池上方設有進水管，所述沉淀池中部設有過濾網，所述沉淀池的尖角上方側壁上設有溢流管，所述溢流管的對側設有排泥管，所述排泥管外設有上下兩個環形脫水履帶，所述環形脫水履帶通過轉輥帶動向同向運輸，所述環形脫水履帶的端部設有刮刀，所述環形脫水履帶下方設有污水收集池，所述刮刀下方設有污泥收集池。

　　2.如權利要求1所述的城市污水中污泥分離裝置，其特征在于：還包括噴頭，所述噴頭設于所述進水管的端部。

　　3.如權利要求1所述的城市污水中污泥分離裝置，其特征在于：還包括加熱器，所述加熱器設于所述污泥收集池的底部。

　　4.如權利要求1所述的城市污水中污泥分離裝置，其特征在于：所述刮刀與所述環形脫水履帶端部相接觸。

　　說明書

　　一種城市污水中污泥分離裝置

　　技術領域

　　本實用新型涉及城市污水處理技術領域，更具體地說，涉及一種城市污水中污泥分離裝置。

　　背景技術

　　城市污水包括的成分比較復雜，而且同時包括固體污泥和污水，在污水的排放過程中，將污泥逐漸向前推動。而在較為狹窄的管道處或管道轉彎處，會出現管道堵塞的現象，影響排水的通暢性。在下雨時，容易因?yàn)槲勰嗟拇嬖谑褂晁�得不到及時的排放而導致污水外溢，不僅影響著城市交通，而且會造成地面的污染。

　　因此，由于現有技術中存在上述的技術缺陷，是本領域內技術人員亟待解決的技術問題。

　　實用新型內容

　　本實用新型的目的為提供一種城市污水中污泥分離裝置，旨在解決現有技術中存在的城市污水中污泥去除困難，影響管道暢通的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

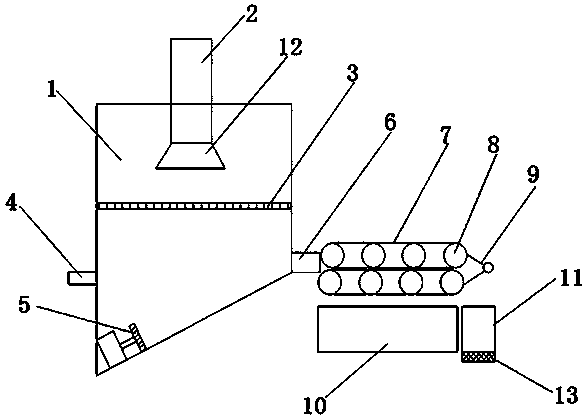

　　一種城市污水中污泥分離裝置，包括沉淀池、進水管、過濾網、溢流管、伸縮推板、排泥管、環形脫水履帶、轉輥、刮刀、污水收集池和污泥收集池，所述沉淀池為箱式結構，所述沉淀池一側壁底端為尖角，在尖角處設有伸縮推板，所述沉淀池上方設有進水管，所述沉淀池中部設有過濾網，所述沉淀池的尖角上方側壁上設有溢流管，所述溢流管的對側設有排泥管，所述排泥管外設有上下兩個環形脫水履帶，所述環形脫水履帶通過轉輥帶動向同向運輸，所述環形脫水履帶的端部設有刮刀，所述環形脫水履帶下方設有污水收集池，所述刮刀下方設有污泥收集池。

　　優選的，還包括噴頭，所述噴頭設于所述進水管的端部。

　　優選的，還包括加熱器，所述加熱器設于所述污泥收集池的底部。

　　優選的，所述刮刀與所述環形脫水履帶端部相接觸。

　　本實用新型的有益之處在于：通過設置污水沉淀池，能夠?qū)⒊鞘形鬯�中的污泥進行沉淀，將獲得的污泥通過環形脫水履帶進行脫水，從而將污泥進行去除，降低污泥堵塞管道的可能性;而設置的過濾網能夠在污水進入到沉淀池時，進行初級過濾，將較大顆粒的污泥進行過濾，防止污泥堵塞排泥管。經過脫水后的污泥在加熱器的加熱作用下，將污泥干燥，減少占地面積。本實用新型結構簡單，使用方便，污泥分離效果好，反應快速，處理高效。
