申請日2015.07.30

　　公開(公告)日2015.12.02

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種氣化爐黑水處理裝置，主要是煤化工行業內氣化爐黑水處理，調節池與提升泵的一端相連接，提升泵另一端相連自動反洗表面過濾器干渣設備，自動反洗表面過濾器干渣設備配備風機，自動反洗表面過濾器干渣設備底部配備濾渣外運裝置，自動反洗表面過濾器干渣設備后連接有抗干擾水處理器，抗干擾水處理器后接溶氣反應器，溶氣反應器配備有二氧化碳儲罐，溶氣反應器底部設有緩沖槽，與緩沖槽相連接有進液泵，進液泵另一端接自動反洗表面過濾器。該裝置處理后的干渣含水率低，運輸方便且能夠減少后續處理成本;另外處理過后的水較易達到回用標準，回用率較高。

　　權利要求書

　　1.一種氣化爐黑水處理裝置，其特征在于，調節池(1)與提升泵(2)的 一端相連接，提升泵(2)另一端相連自動反洗表面過濾器干渣設備(3)，自動 反洗表面過濾器干渣設備(3)配備風機(4)，自動反洗表面過濾器干渣設備(3) 底部配備濾渣外運(11)裝置，自動反洗表面過濾器干渣設備(3)后連接有抗 干擾水處理器(5)，抗干擾水處理器(5)后接溶氣反應器(6)，溶氣反應器(6) 配備有二氧化碳儲罐(7)，溶氣反應器(6)底部設有緩沖槽(8)，與緩沖槽(8) 相連接有進液泵(9)，進液泵(9)另一端接自動反洗表面過濾器(10)。

　　2.根據權利要求1所述的一種氣化爐黑水處理裝置，其特征在于，各個部 件通過管道連接，且管道間設置閥門。

　　3.根據權利要求1所述的一種氣化爐黑水處理裝置，其特征在于：自動反 洗表面過濾器(10)底部設置渣漿回流管道至調節池。

　　說明書

　　一種氣化爐黑水處理裝置

　　技術領域

　　本實用新型屬于煤化工行業技術領域，具體涉及煤化工工業生產過程中氣化 爐黑水的系統處理裝置。

　　背景技術

　　目前，在我國煤化工行業中氣化爐黑水的處理時管道間存在不同程度的結垢 問題，且所結灰垢致密，此種水是高溫、高壓、高硬度、高堿度、高懸浮物的循 環水，水中硬度達到1600～2000mg/l以上，不僅能誘發碳酸鈣、鎂垢的形成，還 能吸附一部分結垢物，聚集在一起粘附在管壁上，并且固體懸物還易在管道、設 備中沉積，從而導致設備管道結垢更嚴重，灰垢主要成分為黑水中大量Ca2+、 Mg2+、Fe2+、Al3+與SiO32-反應生成的硅酸鹽及硅酸鹽晶體聚合物，形成沉淀析出 并附著在管道內壁，導致結垢，采用高壓清洗液不易清理氣化爐停車檢修時黑水 管線結垢清理難度加大，造成清洗成本加大。

　　現在，煤化工行業內對于氣化爐黑水的處理首先是采用加藥劑(絮凝劑)， 然后經過沉降，最后采用壓濾機進行處理;此方法處理后存在以下問題：(1) 水中懸浮物高：處理后水質中懸浮物濃度高，水質較差，二次循環利用對系統設 備造成一定程度的損壞，如造成噴頭堵塞，出水不均勻，達不到工藝的凈化效果 等。(2)水中硬度高：水硬度達到1600～2000mg/l以上，不僅能誘發碳酸鈣、 鎂垢的形成，還能吸附一部分結垢物，聚集在一起粘附在管壁上，并且固體懸物 還易在管道、設備中沉積，從而導致設備管道結垢更嚴重。(3)因以上原因， 為保障系統穩定，只能不斷注入大量新鮮水增加外排水量，增大了污水處理系統 的負荷。(4)污泥脫水設備負荷大，由于水量大，水中加入大量的絮凝劑和分 散劑，使得壓濾設備處理能力受限。

　　發明內容

　　本實用新型的目的在于提供一種氣化爐黑水處理裝置，有利于降低氣化爐黑 水中硬度及懸浮物，從而使處理過的水能達到回用標準，或經深度處理后的水能 全部回用，實現零排放的目標。

　　為了達到以上目的，本實用新型采用了以下技術方案：

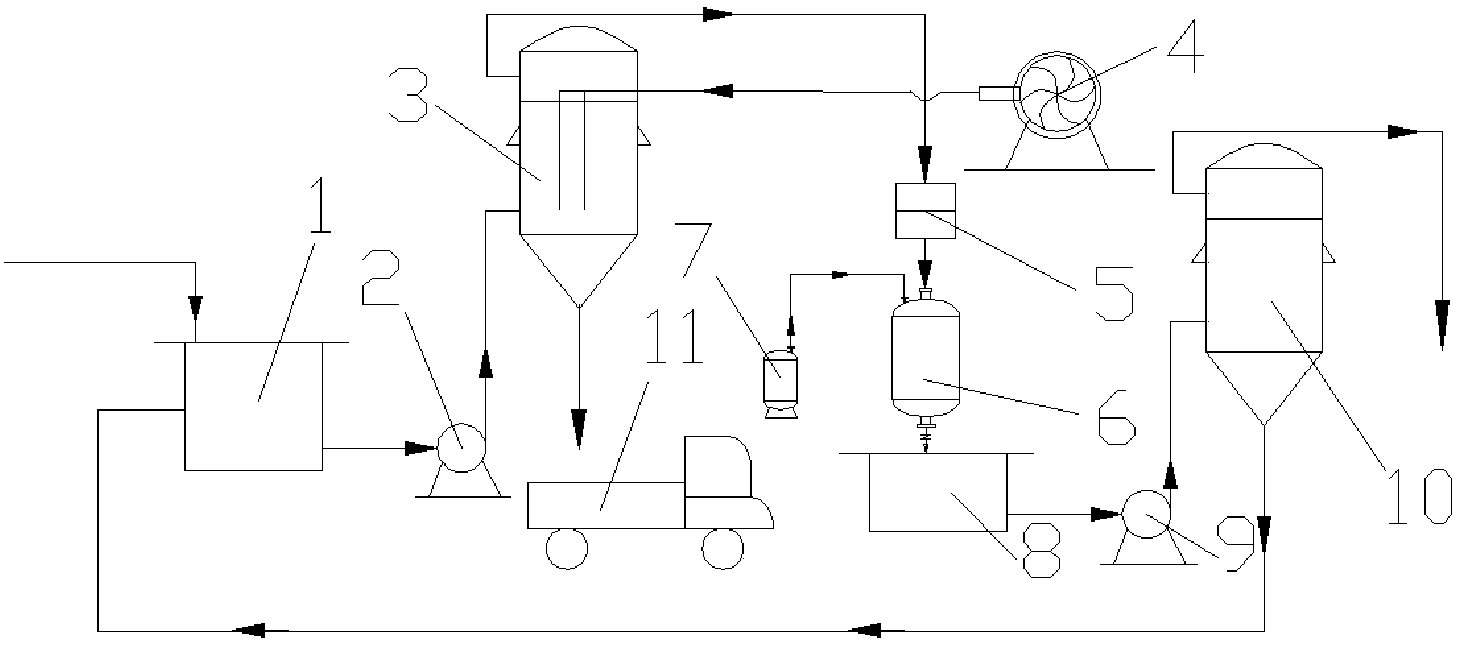

　　調節池與提升泵的一端相連接，提升泵另一端相連自動反洗表面過濾器干渣 設備，自動反洗表面過濾器干渣設備配備風機，自動反洗表面過濾器干渣設備底 部配備濾渣外運裝置，自動反洗表面過濾器干渣設備后連接有抗干擾水處理器， 抗干擾水處理器后接溶氣反應器，溶氣反應器配備有二氧化碳儲罐，溶氣反應器 底部設有緩沖槽，與緩沖槽相連接有進液泵，進液泵另一端接自動反洗表面過濾 器。

　　各個部件通過管道連接，且管道間設置閥門。

　　自動反洗表面過濾器底部設置渣漿回流管道至調節池。

　　與現有技術相比，本實用新型具有以下優勢：

　　1)流程簡單，設備投資費用低、占地面積小。

　　2)運行成本低，主要使用藥劑為二氧化碳氣體，也可直接利用電廠煙道氣， 達到實現以廢治廢的目的。

　　3)加壓溶氣反應器是在壓力作用下使氣體更好的溶入液體中，既實現氣液有 效、充分混合，又減少氣體因溢出而造成的浪費。

　　4)其中抗干擾水處理器是一種綠色環保、高效持久的液體處理器。它將防輻 射、抗干擾技術與封閉式能量環技術完美結合，起到阻垢/除垢,緩蝕，殺菌滅藻， 防結晶的作用。

　　5)工藝采用自動反洗表面過濾器設備直接過濾處理后的廢水，由于過濾范圍 廣、過濾精度高、運行費用低、自動化程度高、占地面積小，又具有耐酸、堿、 鹽腐蝕功能，最重要的是降低水質中的懸浮物，減少容易引起結垢的物質，達到 阻垢的效果。
