申請日2015.09.05

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種基于物聯網的太陽能污水處理裝置，包括太陽能發電系統和污水處理系統，所述的太陽能發電系統包括太陽能電池板、充電控制器、蓄電池和逆變器，太陽能電池板通過充電控制器對蓄電池進行充電，逆變器連接在蓄電池與充電控制器之間的電路上輸出交流;污水處理系統包括原水池、消毒凈化池、膜組件裝置、凈水池和控制器，原水池內的污水經管道引入消毒凈化池，消毒凈化池內經消毒凈化處理過的水通過管道引入膜組件裝置內，膜組件裝置內經過濾后的凈化水經管道引入凈水池，經膜組件裝置進入凈水池的管道出口上設置有流量監控器;逆變器與污水處理系統上控制污水處理的控制器連接提供電源，控制器連接有視頻監控器對污水處理裝置進行實時監控。

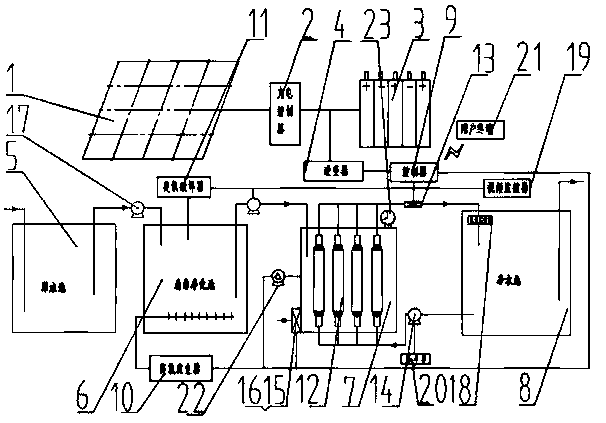

　　摘要附圖



　　權利要求書

　　1.一種基于物聯網的太陽能污水處理裝置，包括太陽能發電系統和污水處理系統，其特征在于：所述的太陽能發電系統包括太陽能電池板(1)、充電控制器(2)、蓄電池(3)和逆變器(4)，所述的太陽能電池板(1)通過充電控制器(2)對蓄電池(3)進行充電，所述的逆變器(4)連接在蓄電池(3)與充電控制器(2)之間的電路上輸出交流;

　　所述的污水處理系統包括原水池(5)、消毒凈化池(6)、膜組件裝置(7)、凈水池(8)和控制器(9)，所述原水池(5)內的污水經管道引入消毒凈化池(6)，所述的消毒凈化池(6)內經消毒凈化處理過的水通過管道引入膜組件裝置(7)內，所述膜組件裝置(7)內經過濾后的凈化水經管道引入凈水池(8)，經所述膜組件裝置(7)進入凈水池(8)的管道出口上設置有流量監控器(18);所述逆變器(4)與污水處理系統上控制污水處理的控制器(9)連接提供電源，所述的控制器(9)連接有視頻監控器(19)對污水處理裝置進行實時監控;

　　所述的膜組件裝置(7)內設置的膜組件(12)為陶瓷棒過濾膜;所述的膜組件(12)的上端通過管道將凈化水引入到凈水池(8)，其引入管道上設置有電磁閥(13)，所述的電磁閥(13)與控制器(9)連接;

　　所述膜組件(12)的下端通過水管與凈水池(8)連接，其連接水管上設置有反洗泵(14)，所述的反洗泵(14)通過脈沖器(20)與控制器(9)連接;

　　所述的控制器(9)通過無線網絡與客戶終端(21)關聯;所述的膜組件裝置(7)上設置有氣壓泵(22)，所述的氣壓泵(22)與控制器(9)連接。

　　2.根據權利要求1所述的一種基于物聯網的太陽能污水處理裝置，其特征在于：所述的消毒凈化池(6)底部設置有臭氧發生器(10)，所述的臭氧發生器(10)產生臭氧對污水進行凈化消毒，所述的消毒凈化池(6)頂部設置有臭氧破壞器(11)，所述的臭氧破壞器(11)對凈化污水的殘余臭氧進行處理，所述的臭氧發生器(10)和臭氧破壞器(11)分別與控制器(9)連接。

　　3.根據權利要求1或2所述的一種基于物聯網的太陽能污水處理裝置，其特征在于：所述的流量監控器(18)與控制器(9)連接監控凈化水流量數據。

　　4.根據權利要求3所述的一種基于物聯網的太陽能污水處理裝置，其特征在于：所述膜組件裝置(7)下部設有排污口(15)，所述的排污口(15)上設置有控制閥(16)，所述的控制閥(16)與控制器(9)連接。

　　5.根據權利要求4所述的一種基于物聯網的太陽能污水處理裝置，其特征在于：所述原水池(5)與消毒凈化池(6)連接的管道上設置有抽水泵(17)，所述的抽水泵(17)與控制器(9)連接。

　　6.根據權利要求5所述的一種基于物聯網的太陽能污水處理裝置，其特征在于：所述消毒凈化池(6)與膜組件裝置(7)連接的管道上設置有抽水泵(17)，所述的抽水泵(17)與控制器(9)連接。

　　7.根據權利要求6所述的一種基于物聯網的太陽能污水處理裝置，其特征在于：所述客戶終端(21)為手機或電腦。

　　8.根據權利要求7所述的一種基于物聯網的太陽能污水處理裝置，其特征在于：所述膜組件裝置(7)上設置有壓力表(23)。

　　說明書

　　一種基于物聯網的太陽能污水處理裝置

　　技術領域

　　本實用新型涉及污水處理領域，具體地，涉及一種基于物聯網的太陽能污水處理裝置。

　　背景技術

　　在一般的水處理系統中都針對管道輸入的自來水，采用公用電網的電力做電源，實現水處理功能。在使用時，需要有自來水水源，需要有供電電網提供電源。但是在戶外場合，沒有自來水水源，沒有公用電網電源的地方就沒法使用，因此需要一種可以滿足戶外場合使用的太陽能水處理系統。

　　另外，現有的污水處理方式不夠智能化，并且處理效率低，成本高等問題。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種利用清潔環保太陽能，采用多套污水處理技術，可以持續進行污水處理的基于物聯網的太陽能污水處理裝置。

　　本實用新型解決上述問題所采用的技術方案是：一種基于物聯網的太陽能污水處理裝置，包括太陽能發電系統和污水處理系統，所述的太陽能發電系統包括太陽能電池板、充電控制器、蓄電池和逆變器，所述的太陽能電池板通過充電控制器對蓄電池進行充電，所述的逆變器連接在蓄電池與充電控制器之間的電路上輸出交流;所述的污水處理系統包括原水池、消毒凈化池、膜組件裝置、凈水池和控制器，所述原水池內的污水經管道引入消毒凈化池，所述的消毒凈化池內經消毒凈化處理過的水通過管道引入膜組件裝置內，所述膜組件裝置內經過濾后的凈化水經管道引入凈水池，經所述膜組件裝置進入凈水池的管道出口上設置有流量監控器;所述逆變器與污水處理系統上控制污水處理的控制器連接提供電源，所述的控制器連接有視頻監控器對污水處理裝置進行實時監控。

　　所述的膜組件裝置內設置的膜組件為陶瓷棒過濾膜;所述的膜組件的上端通過管道將凈化水引入到凈水池，其引入管道上設置有電磁閥，所述的電磁閥與控制器連接;所述膜組件的下端通過水管與凈水池連接，其連接水管上設置有反洗泵，所述的反洗泵通過脈沖器與控制器連接。所述的控制器通過無線網絡與客戶終端關聯。

　　所述的控制器通過無線網絡與客戶終端關聯;所述的膜組件裝置上設置有氣壓泵，所述的氣壓泵與控制器連接。

　　進一步的，所述的消毒凈化池底部設置有臭氧發生器，所述的臭氧發生器產生臭氧對污水進行凈化消毒，所述的消毒凈化池頂部設置有臭氧破壞器，所述的臭氧破壞器對凈化污水的殘余臭氧進行處理，所述的臭氧發生器和臭氧破壞器分別與控制器連接。

　　進一步的，所述的流量監控器與控制器連接監控凈化水流量數據。

　　進一步的，所述膜組件裝置下部設有排污口，所述的排污口上設置有控制閥，所述的控制閥與控制器連接。

　　進一步的，所述原水池與消毒凈化池連接的管道上設置有抽水泵，所述的抽水泵與控制器連接。

　　進一步的，所述消毒凈化池與膜組件裝置連接的管道上設置有抽水泵，所述的抽水泵與控制器連接。

　　進一步的，所述客戶終端為手機或電腦。

　　進一步的，所述膜組件裝置上設置有壓力表。

　　綜上，本實用新型的有益效果是：

　　1.本實用新型采用太陽能板接收太陽能，使用控制器將太陽能轉換為適合使用的電力能源，作為水處理系統的電源。同時使用蓄電池，將多余的太陽能保存到蓄電池中，實現能源的儲備，保證在沒有太陽能的陰雨天、夜晚時能夠使用蓄電池的能源繼續使用水處理系統。

　　2.本實用新型使用水泵抽取水源的水，經過粗濾、精濾、消毒、殺菌等多種處理，可以直接使用的優質凈水。

　　3.本實用新型中水過濾環節采用陶瓷棒過濾膜，該過濾器可以反復使用，并且過濾精細，同時采用反沖洗方法，可以使陶瓷棒過濾膜持續工作。

　　4.通過對膜組件裝置進入凈水池的管道出口上設置有流量監控器，可以自動檢測膜組件裝置是否出現堵塞，自動判斷是否進行膜清洗，并且在反沖洗泵上安裝有脈沖器，可以通過脈沖水使過濾膜清洗的更加干凈，快捷。

　　5.采用控制器通過無線網絡與客戶終端關聯，用戶可以遠程通過手機終端對污水處理裝置進行操作和監控。

　　6.對膜組件裝置內部進行加壓能提高污水通過過濾膜的速度，提高凈化效率。
