申請日2015.07.30

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/04

　　摘要

　　一種多重過濾網的污水處理機，污水處理機上部設有一進水口，下部設有一出水口，圓柱形外殼外部設有一pH調節口，污水處理機內部設有一套污水處理裝置，污水處理裝置包括：過濾網、對污水進行除油處理的隔油網、設置在隔油網和pH調節口下方空間的轉盤，轉盤通過小電機帶動轉動，轉盤下側緊貼一形狀完全一樣的固定盤;設置在小電機下方的PP棉過濾網;設置在PP棉過濾網下方的活性炭過濾網;設置在活性炭過濾網下方的OR膜;設置在污水處理機底部、出水口上方的銀鍍層過濾膜，與現有技術相比，本實用新型的有益效果是：結構簡單，制造工藝簡便，移動方便、工序簡單易操作，并多重過濾污水，具有較強的殺菌效果，能很好的處理污水。

　　權利要求書

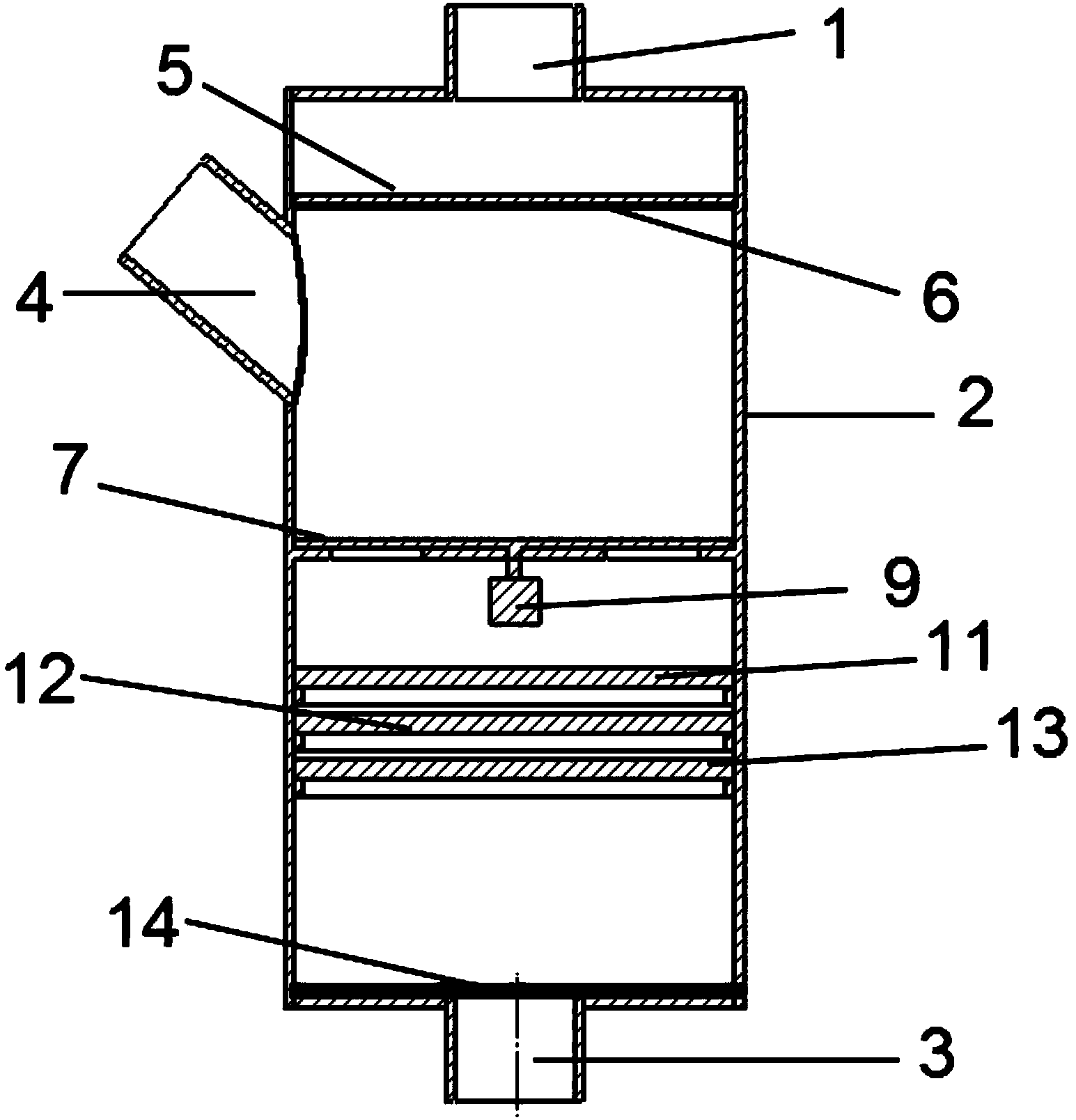

　　1.一種多重過濾網的污水處理機，其特征在于：包括進水口(1)、圓柱形外殼(2)、出水口(3)和pH調節口(4)，所述進水口(1)位于圓柱形外殼(2)的上部，所述進水口(1)與圓柱形外殼(2)為固定連接，所述出水口(3)位于圓柱形外殼(2)的下部，所述出水口(3)與圓柱形外殼(2)為固定連接，所述pH調節口(4)位于圓柱形外殼(2)的一側，所述pH調節口(4)與圓柱形外殼(2)為固定連接，所述圓柱形外殼(2)的內部還設有一套污水處理裝置。

　　2.如權利要求1所述的多重過濾網的污水處理機，其特征在于：所述污水處理裝置包括：

　　將所述污水中塑料袋、樹葉等大型雜質進行分類的過濾網(5);

　　設置在過濾網(5)下部，對污水進行除油處理的隔油網(6);

　　設置在隔油網(6)和pH調節口(4)下方空間的轉盤(7)，所述轉盤(7)上設有對稱的進水孔(8)，所述轉盤(7)通過小電機(9)帶動轉動，所述轉盤(7)下側緊貼一與轉盤(7)形狀完全一樣的固定盤(10);

　　設置在小電機(9)下方過濾細小顆粒、鐵銹、有機污染礦物質雜物的PP棉過濾網(11);

　　設置在PP棉過濾網(10)下方吸附有機污染物的活性炭過濾網(12);

　　設置在活性炭過濾網(12)下方用于吸附細菌、重金屬的OR膜(13);

　　設置在污水處理機底部、出水口(3)上方的過濾膜(14)。

　　3.如權利要求1所述的多重過濾網的污水處理機，其特征在于：所述轉盤(7)和小電機(9)焊接在一起。

　　4.如權利要求1所述的多重過濾網的污水處理機，其特征在于：所述過濾膜(14)為銀鍍層。

　　說明書

　　一種多重過濾網的污水處理機

　　技術領域

　　本實用新型涉及環保技術領域，具體涉及一種多重過濾網的污水處理機。

　　背景技術

　　污水處理設備能有效處理生活污水、工業廢水等，避免污水及污染物直接流入水域，對改善生態環境、提升城市、農村品位和促進經濟發展具有重要意義。最近幾年來，關于水污染的話題不斷被提起，特別是地下水污染問題，很多學者專家在公開場所不斷進行呼吁，以此來引起大家對水污染嚴重程度的關注，隨著民眾環保意識不斷覺醒，對水污染的關切程度達到了空前。據統計，中國有70%飲用地下水，660多個城市中有400多個城市以地下水為飲用水源。但是據介紹，全國90%的城市地下水已受到污染。

　　水污染情況不斷加劇，使得污水處理和再生行業受到空前的關注，近兩年各地區污水處理企業的毛利率都保持在70%左右，甚至有的地區超過了100%，行業發展?jié)摿Ψ浅４�。我�?guó)污水處理及其再生行業企業的個數不斷增長，銷售收入達到數百億元，擴張速度越來越快，發展水平越來越高。

　　現有技術存在的不足之處在于：目前大部分污水處理設備埋于地表下，不利于維修，設備出現故障后，不方便檢修與更換;體積大，不易移動，費時費力。中國目前有些專利發明出了小型的污水處理裝置，但是這些小型的污水處理裝置大都設置簡陋，污水處理層太少，遠遠達不到殺菌的要求和居民飲用水的達標要求。

　　實用新型內容

　　本實用新型為解決上述具有的問題點或缺點，提供一種多重過濾網的污水處理機，結構簡單，制造工藝簡便，移動方便、工序簡單易操作，并多重過濾污水，具有較強的殺菌效果，能很好的處理污水。

　　為了實現上述目的，本實用新型技術方案如下：

　　一種多重過濾網的污水處理機，包括圓柱形外殼，其特征在于：所述污水處理機上部設有一進水口，下部設有一出水口，所述圓柱形外殼外部設有一pH調節口，所述污水處理機內部設有一套污水處理裝置，所述污水處理裝置包括：

　　將所述污水中塑料袋、樹葉等大型雜質進行分類的過濾網;

　　設置在過濾網下部，對污水進行除油處理的隔油網;

　　設置在隔油網和pH調節口下方空間的轉盤，所述轉盤上設有對稱的進水孔，所述轉盤通過小電機帶動轉動，所述轉盤下側緊貼一形狀完全一樣的固定盤;

　　設置在小電機下方過濾細小顆粒、鐵銹、有機污染礦物質雜物的PP棉過濾網;

　　設置在PP棉過濾網下方吸附有機污染物的活性炭過濾網;

　　設置在活性炭過濾網下方用于吸附細菌、重金屬的OR膜;

　　設置在污水處理機底部、出水口上方的過濾膜。

　　進一步，所述轉盤和小電機焊接在一起。

　　進一步,過濾膜為銀鍍層。

　　與現有技術相比，本實用新型的有益效果是：結構簡單，制造工藝簡便，移動方便、工序簡單易操作，并多重過濾污水，具有較強的殺菌效果，能很好的處理污水。
