申請日2015.07.30

　　公開(公告)日2015.12.09

　　IPC分類號C02F1/42

　　摘要

　　本實用新型提供一種低溫堆水處理系統離子交換床，包括進水口和出水口，所述進水口連接進口濾頭組件，出水口連接出口濾頭組件;所述進口濾頭組件和出口濾頭組件均由兩根一端帶有濾頭的管道并聯而成。本實用新型在進出口設置并聯式濾頭，減少阻力損失，結構簡單，便于使用。

　　權利要求書

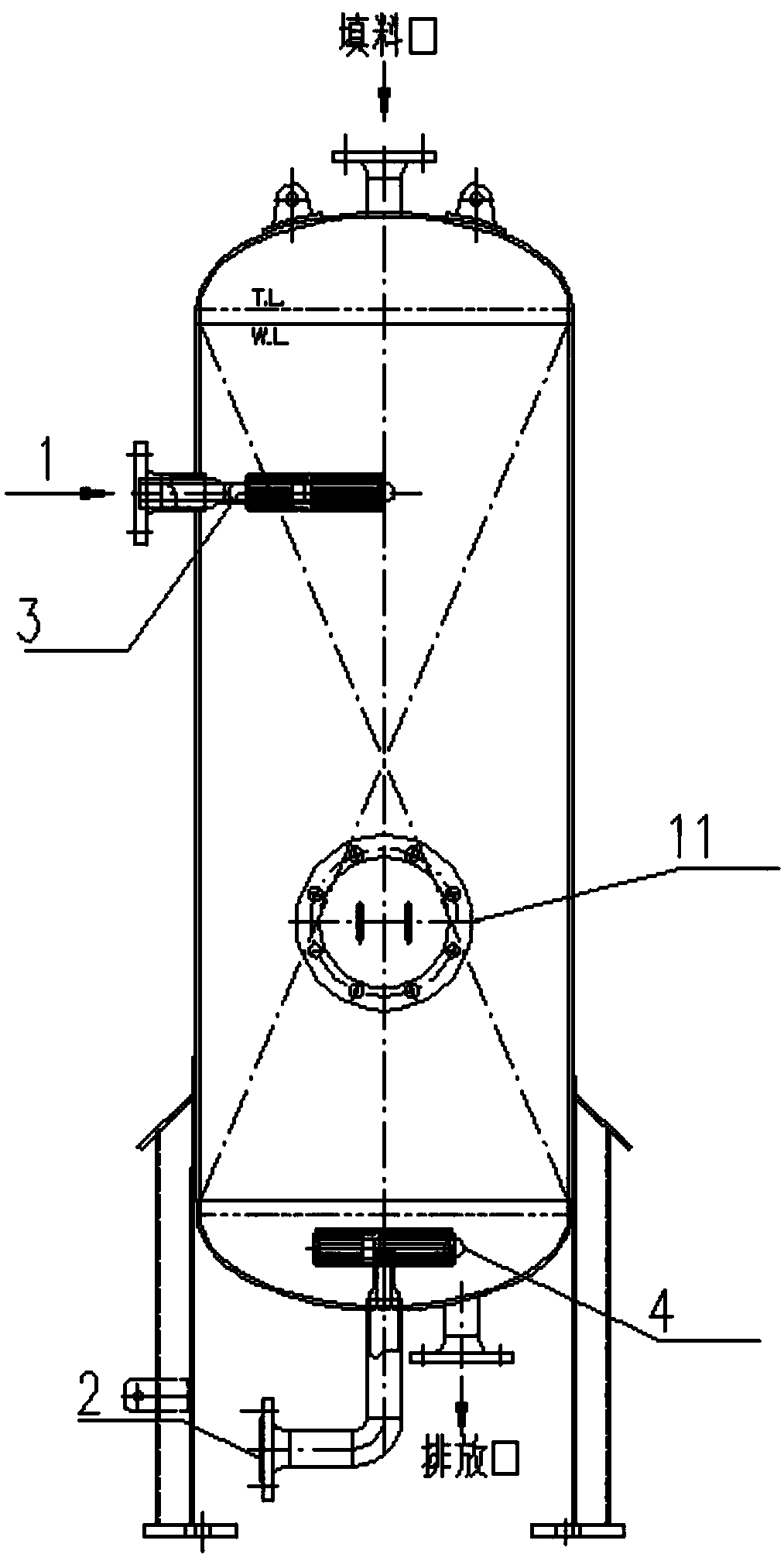

　　1.一種低溫堆水處理系統離子交換床，包括進水口(1)和出水口(2)，其特征在于： 所述進水口(1)連接進口濾頭組件(3)，出水口(2)連接出口濾頭組件(4);所述進口 濾頭組件(3)和出口濾頭組件(4)均由兩根一端帶有濾頭(5)的管道(10)并聯而成。

　　2.根據權利要求1所述的一種低溫堆水處理系統離子交換床，其特征在于：所述濾頭(5) 包括內筒(6)和外套筒(7)，所述內筒(6)周向均勻開設有若干條縫隙(8)，每條縫隙(8) 對應的外套筒(7)處一一對應的開設有若干條縫(9)，所述外套筒(7)的厚度小于內筒(6) 厚度，縫(9)的寬度小于縫隙(8)的寬度。

　　3.根據權利要求2所述的一種低溫堆水處理系統離子交換床，其特征在于：所述內筒(6) 厚度為3.5-4.2mm。

　　4.根據權利要求2所述的一種低溫堆水處理系統離子交換床，其特征在于：所述外套筒 (7)的厚度為1.0-1.2mm。

　　5.根據權利要求2所述的一種低溫堆水處理系統離子交換床，其特征在于：所述縫(9) 的寬度為1.8-2.2mm。

　　6.根據權利要求2所述的一種低溫堆水處理系統離子交換床，其特征在于：所述縫隙(8) 的寬度為0.1-0.3mm。

　　7.根據權利要求2所述的一種低溫堆水處理系統離子交換床，其特征在于：所述內筒(6) 開口一端內徑等于管道(10)外徑，兩者配套密封連接。

　　8.根據權利要求1所述的一種低溫堆水處理系統離子交換床，其特征在于：所述兩根一 端帶有濾頭(5)的管道并聯后呈“S”型，兩個濾頭(5)位于“S”型兩端。

　　9.根據權利要求1所述的一種低溫堆水處理系統離子交換床，其特征在于：所述濾頭(5) 的材料為不銹鋼S31608。

　　10.根據權利要求1所述的一種低溫堆水處理系統離子交換床，其特征在于：所述交換 床的筒體上開設有人孔(11)。

　　說明書

　　一種低溫堆水處理系統離子交換床

　　技術領域

　　本實用新型涉及一種低溫堆水處理系統離子交換床，是水處理系統中的過濾裝置。

　　背景技術

　　用于離子交換反應的設備叫離子交換床。根據交換床運行方式的不同可將離子交換床分 為下面幾種方式：?jiǎn)螌哟彩侵复矁?nèi)只裝填一種離子交換樹脂。雙層床是指床內裝填兩種離子 交換樹脂。固定床是離子交換樹脂在相對靜止的條件下運行的交換床，并且制水和再生是在 同一床子中進行。連續床是離子交換劑在動態條件下運行的交換床。無論何種離子交換床， 其進水口和出水口處都需要設置濾頭，防止樹脂泄漏到管路中，但為了能夠很好的擋住設備 內的樹酯，濾頭往往阻力比較大。

　　實用新型內容

　　針對現有技術存在的問題，本實用新型提供一種低溫堆水處理系統離子交換床，在進出 口設置并聯式濾頭，減少阻力損失，結構簡單，便于使用。

　　本實用新型的技術方案是：一種低溫堆水處理系統離子交換床，包括進水口和出水口， 所述進水口連接進口濾頭組件，出水口連接出口濾頭組件;所述進口濾頭組件和出口濾頭組 件均由兩根一端帶有濾頭的管道并聯而成。

　　進一步的，所述濾頭包括內筒和外套筒，所述內筒周向均勻開設有若干條縫隙，每條縫 隙對應的外套筒處一一對應的開設有若干條縫，所述外套筒的厚度小于內筒厚度，縫的寬度 小于縫隙的寬度。所述內筒厚度為3.5-4.2mm。所述外套筒的厚度為1.0-1.2mm。所述縫的寬 度為1.8-2.2mm。所述縫隙的寬度為0.1-0.3mm。濾頭采取雙層設計，減少縫寬比較窄的那一 層的厚度，減少阻力損失。

　　進一步的，所述內筒開口一端內徑等于管道外徑，兩者配套密封連接。保證設備安全可 靠。

　　進一步的，所述兩根一端帶有濾頭的管道并聯后呈“S”型，兩個濾頭位于“S”型兩端。 擴大了濾頭的覆蓋面積，提供設備離子交換速度。

　　進一步的，所述濾頭的材料為不銹鋼S31608。

　　進一步的，所述交換床的筒體上開設有人孔。檢修方便。

　　本實用新型的有益效果是：通過將進口和出口的濾頭組件都分別設計為并聯的兩個，減 少流動阻力，這樣在進出口流量一定的前提下，可以減少濾頭流體的流出速度，從而達到減 少阻力的目的。其次，濾頭采取雙層設計，減少縫寬比較窄的那一層的厚度，同樣也能減少 阻力損失。
