申請日2015.07.30
公開(公告)日2015.12.09
IPC分類號C02F11/02
摘要

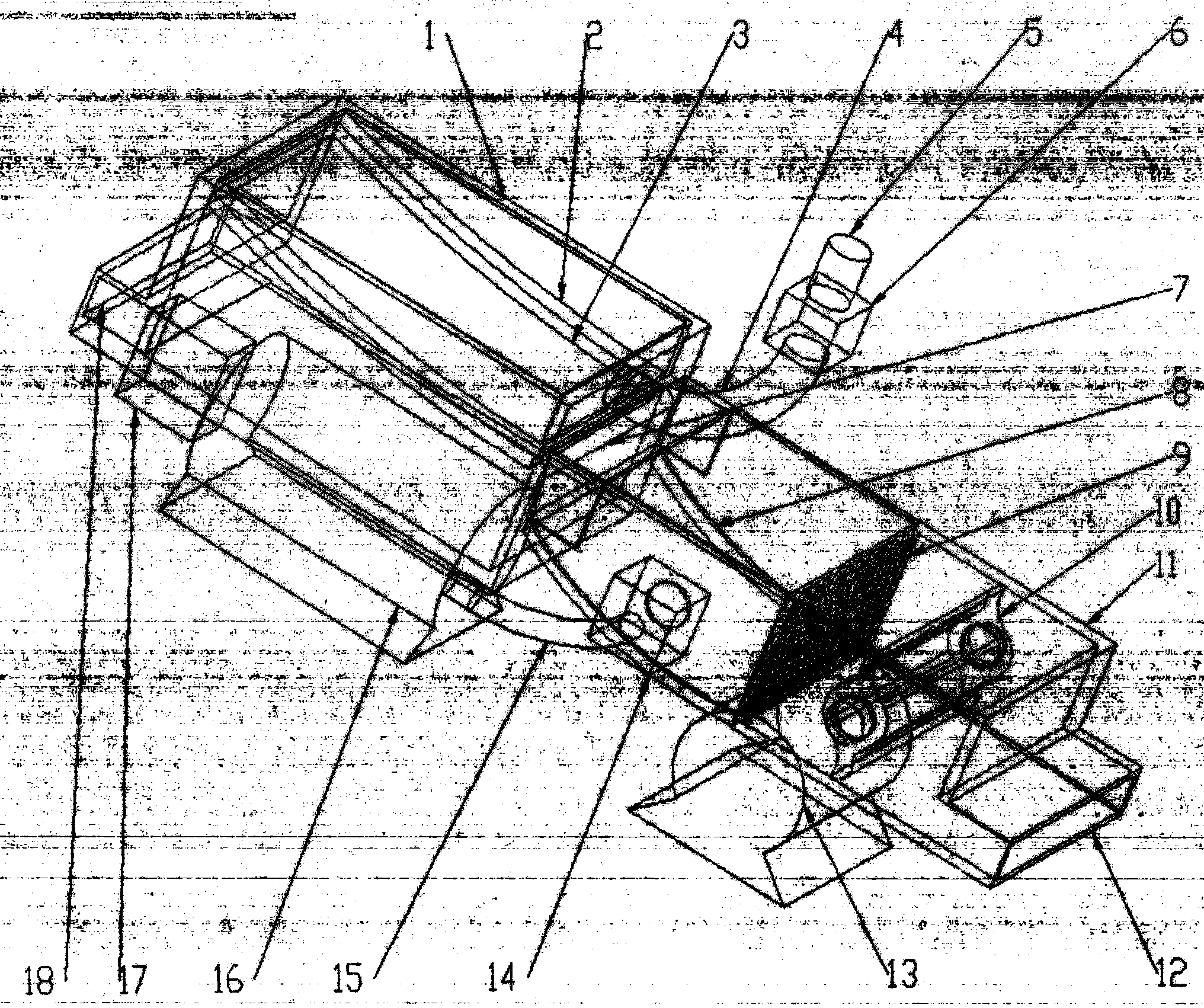

本實用新型公開了一種污水處理系統中的污泥處理裝置，包括過濾箱、布水器、過濾網、水管A、水管B、控制閥、出泥口A、蚯蚓生態箱、隔網、翻泥輥、翻泥箱、出泥口B、電機、氧氣閥、導氣管、儲氧罐、邏輯控制單元和出水口，水管A的下端安裝在布水器上且其上端和水管B的下端通過控制閥相連，布水器和過濾網分別安裝在過濾箱內且布水器處于過濾網的上方，出泥口A處于過濾箱的一側且其與過濾網平行，蚯蚓生態箱的一端口與出泥口A相連且其另一端口與翻泥箱相連，蚯蚓生態箱和翻泥箱的連接處安裝有隔網，翻泥輥安裝在翻泥箱中且其與電機主軸相連，邏輯控制單元安裝在過濾箱的左側。
權利要求書
1.一種污水處理系統中的污泥處理裝置，其特征在于：包括過濾箱、布水器、過濾網、水管A、水管B、控制閥、出泥口A、蚯蚓生態箱、隔網、翻泥輥、翻泥箱、出泥口B、電機、氧氣閥、導氣管、儲氧罐、邏輯控制單元和出水口，所述水管A的下端安裝在所述布水器上且其上端和所述水管B的下端通過所述控制閥相連，所述布水器和所述過濾網分別安裝在所述過濾箱內且所述布水器處于所述過濾網的上方，所述出泥口A處于所述過濾箱的一側且其與所述過濾網平行，所述蚯蚓生態箱的一端口與所述出泥口A相連且其另一端口與所述翻泥箱相連，所述蚯蚓生態箱和所述翻泥箱的連接處安裝有所述隔網，所述翻泥輥安裝在所述翻泥箱中且其與所述電機主軸相連，所述邏輯控制單元安裝在所述過濾箱的左側。
2.根據權利要求1所述的一種污水處理系統中的污泥處理裝置，其特征在于：所述出水口和所述出泥口B分別位于所述過濾箱的后壁上和所述翻泥箱的前壁上。
3.根據權利要求1所述的一種污水處理系統中的污泥處理裝置，其特征在于：所述氧氣閥安裝在所述蚯蚓生態箱的左壁上，且其左端通過所述導氣管與所述儲氧罐相連。
4.根據權利要求1所述的一種污水處理系統中的污泥處理裝置，其特征在于：所述布水器采用弧面結構，且其較低弧端與所述水管A相連。
5.根據權利要求1所述的一種污水處理系統中的污泥處理裝置，其特征在于：所述過濾網采用弧面結構，且其在豎直方向處與所述布水器下底面的距離相等。
說明書
一種污水處理系統中的污泥處理裝置
技術領域
本實用新型屬于污水處理領域，尤其涉及一種污水處理系統中的污泥處理裝置。
背景技術
目前，我國水污染狀況依然嚴峻，而常規污水處理技術存在著基建投資大，運行費用高，維護管理復雜且污水處理效率低等問題，影響水污染治理的進度。污水處理廠剩余污泥治理的現狀更不樂觀，首先污水廠只注重水質的達標排放，忽略了污泥的處理與處置，造成了嚴重的二次污染;其次污泥處理費用昂貴，約占污水處理廠總運行費用的20%～50%，投資約占污水處理廠總投資的30%～40%，而現有的污水處理設施中，污泥處理工藝和配套設施極不完善，有污泥穩定處理設施的不到25%，處理工藝和配套設備完善的不到10%。
而在中國傳統農業中，土壤的處理很大程度上依賴蚯蚓，由于蚯蚓具有驚人的吞噬能力，且其消化道能分泌蛋白酶、脂肪酶、纖維素酶等多種酶類，對絕大多數有機廢棄物有較強的分解作用，所以蚯蚓具有天生的處理污泥的能力。
故如何有效利用蚯蚓對污泥進行處理與處置，避免造成二次污染，同時變廢為寶將處理過的污泥作為農作物肥料的有益成分，是一個值得深究的問題。
實用新型內容
針對以上現有存在的問題，本實用新型提供一種污水處理系統中的污泥處理裝置，能夠有效地利用蚯蚓對污泥進行處理與處置，避免造成二次污染，同時變廢為寶將處理過的污泥作為農作物肥料的有益成分，解決了污水處理系統中的污泥處理問題。
本實用新型的技術方案在于：
本實用新型提供一種污水處理系統中的污泥處理裝置，包括過濾箱、布水器、過濾網、水管A、水管B、控制閥、出泥口A、蚯蚓生態箱、隔網、翻泥輥、翻泥箱、出泥口B、電機、氧氣閥、導氣管、儲氧罐、邏輯控制單元和出水口，所述水管A的下端安裝在所述布水器上且其上端和所述水管B的下端通過所述控制閥相連，所述布水器和所述過濾網分別安裝在所述過濾箱內且所述布水器處于所述過濾網的上方，所述出泥口A處于所述過濾箱的一側且其與所述過濾網平行，所述蚯蚓生態箱的一端口與所述出泥口A相連且其另一端口與所述翻泥箱相連，所述蚯蚓生態箱和所述翻泥箱的連接處安裝有所述隔網，所述翻泥輥安裝在所述翻泥箱中且其與所述電機主軸相連，所述邏輯控制單元安裝在所述過濾箱的左側。
進一步地，所述出水口和所述出泥口B分別位于所述過濾箱的后壁上和所述翻泥箱的前壁上。
進一步地，所述氧氣閥安裝在所述蚯蚓生態箱的左壁上，且其左端通過所述導氣管與所述儲氧罐相連。
進一步地，所述布水器采用弧面結構，且其較低弧端與所述水管A相連。
進一步地，所述過濾網采用弧面結構，且其在豎直方向處與所述布水器下底面的距離相等。
本實用新型由于采用了上述技術，使之與現有技術相比具體的積極有益效果為：
1、本實用新型能夠有效地利用蚯蚓對污泥進行處理與處置，避免造成二次污染。
2、本實用新型能夠變廢為寶將處理過的污泥作為農作物肥料的有益成分。
3、本實用新型自動化程度高，充分考慮裝置的負荷能力，能夠?qū)崿F(xiàn)自動化間斷地處理污泥，多套裝置配合使用，能夠達到持續處理的效果。
4、本實用新型結構簡單，安全可靠，具有良好的市場前景。
5、本實用新型產品性能好，使用壽命長。
