申請日2015.09.05

　　公開(公告)日2016.01.06

　　IPC分類號B65F3/00

　　摘要

　　一種壓縮式對接垃圾車的污水防溢裝置，包括左污水箱、銷軸、開口銷、污水箱蓋、密封條、鎖扣、排污管、排污槽、箱體總成、右污水箱、排污螺栓，其特征在于：左污水箱和右污水箱分別焊接在箱體總成底板下部的兩側，排污槽焊接在箱體總成的尾部，且與箱體總成的底板相通，左污水箱、右污水箱與排污槽之間分別焊有排污管;污水箱蓋一側通過銷軸、開口銷與污水箱連接，另一側通過鎖扣與污水箱鎖緊，每個污水箱蓋上都安裝有密封條，底部安裝有排污螺栓，從而避免了污水的泄漏。本實用新型具有結構合理、性能可靠、操作方便、有效保護環境等優點。

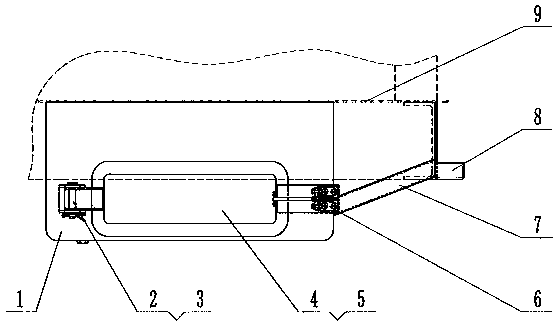

　　摘要附圖



　　權利要求書

　　1.一種壓縮式對接垃圾車的污水防溢裝置，包括左污水箱(1)、銷軸(2)、開口銷(3)、污水箱蓋(4)、密封條(5)、鎖扣(6)、排污管(7)、排污槽(8)、箱體總成(9)、右污水箱(10)、排污螺栓(11)，其特征在于：左污水箱(1)和右污水箱(10)分別焊接在箱體總成(9)底板下部的兩側，排污槽(8)焊接在箱體總成(9)的尾部，且與箱體總成(9)的底板相通，左污水箱(1)、右污水箱(10)與排污槽(8)之間分別焊有排污管(7);污水箱蓋(4)一側通過銷軸(2)、開口銷(3)與污水箱連接，另一側通過鎖扣(6)與污水箱鎖緊，每個污水箱蓋(4)上都安裝有密封條(5)，底部安裝有排污螺栓(11)。

　　說明書

　　一種壓縮式對接垃圾車的污水防溢裝置

　　技術領域：

　　本實用新型屬于專用汽車技術領域，尤其涉及一種壓縮式對接垃圾車的污水防溢裝置。

　　背景技術：

　　隨著城市化的不斷擴展，城市生活垃圾也在不斷的增加，擺臂式垃圾車受被各地市政環衛部門所青睞，市場需求直線攀升。而目前市場上銷售的壓縮式對接垃圾車壓縮力強，裝載量大、收集運輸垃圾既快捷又方便，但是污水泄漏現場由于生活垃圾的多種多樣，使垃圾車在垃圾收集過程中會有污水進入垃圾箱內，導致垃圾被轉運及傾倒過程中容易產生污水泄漏，從而造成二次污染。本文主要針對壓縮式對接垃圾車的污水泄漏這一問題，介紹一種壓縮式對接垃圾車的污水防溢裝置，可以防止污水的泄漏，避免二次污染。

　　發明內容：

　　本實用新型的目的是克服上述缺點，提供一種壓縮式對接垃圾車的污水防溢裝置。

　　本實用新型解決其技術問題所采用的技術方案是這樣實施的：一種壓縮式對接垃圾車的污水防溢裝置，包括左污水箱、銷軸、開口銷、污水箱蓋、密封條、鎖扣、排污管、排污槽、箱體總成、右污水箱、排污螺栓，其特征在于：左污水箱和右污水箱分別焊接在箱體總成底板下部的兩側，排污槽焊接在箱體總成的尾部，且與箱體總成的底板相通，左污水箱、右污水箱與排污槽之間分別焊有排污管;污水箱蓋一側通過銷軸、開口銷與污水箱連接，另一側通過鎖扣與污水箱鎖緊，每個污水箱蓋上都安裝有密封條，底部安裝有排污螺栓，從而避免了污水的泄漏。

　　本實用新型具有結構簡單、性能可靠、操作方便、有效保護環境等優點。
