申請日2015.07.30

　　公開(公告)日2016.01.06

　　IPC分類號B01F7/16; B01F15/02; B01F3/20; C02F1/00

　　摘要

　　一種循環水處理在線加藥裝置，包括藥溶箱、粉狀投料器、液體投料器、加藥泵，隔板將藥溶箱分為粉狀藥溶箱、液體藥溶箱和混合藥溶箱，粉狀投料器包括藥粉加料箱、螺桿進料電機、濕法進料漏斗，液體加料器包括流量計和控制球閥，粉狀藥溶箱、液體藥溶箱和混合藥溶箱的底部側面均設有出藥口，內部均設有攪拌器，出藥管路另一端連接加藥泵。有益效果在于：本實用新型的粉狀投料器設有濕法進料漏斗，將粉狀藥劑與水混合加入，防止粉狀物料在漏斗中堵塞;將粉狀藥劑和液體藥劑分開溶解混合，既能單獨加藥，又能混合后加藥，方便實用;通過控制器的編程設置，實現自動加藥的控制。

　　權利要求書

　　1.一種循環水處理在線加藥裝置，包括藥溶箱、粉狀投料器、液體投料器、加藥泵， 其特征在于，所述藥溶箱內設置兩個隔板，隔板將藥溶箱分為粉狀藥溶箱、液體藥溶箱和 混合藥溶箱，所述粉狀藥溶箱和液體藥溶箱側面均設有進水口，所述進水口連接進水管， 所述粉狀藥溶箱上面設置粉狀投料器，所述粉狀投料器包括藥粉加料箱、螺桿進料電機、 濕法進料漏斗，所述濕法進料漏斗連接進水管，所述液體藥溶箱的上面設有液體加料器， 所述液體加料器包括流量計和控制球閥，所述粉狀藥溶箱、液體藥溶箱和混合藥溶箱的底 部側面均設有出藥口，所述出藥口通過電磁閥連接出藥管路，所述出藥管路上設有三個閥 門，所述閥門與粉狀藥溶箱、液體藥溶箱和混合藥溶箱相對應，所述粉狀藥溶箱、液體藥 溶箱和混合藥溶箱內均設有攪拌器，所述攪拌器連接驅動電機，所述混合藥溶箱上還設有 混合液入口，所述混合液入口連接出藥管路，所述出藥管路另一端連接加藥泵。

　　2.根據權利要求1所述一種循環水處理在線加藥裝置，其特征在于：所述粉狀藥溶箱、 液體藥溶箱的中部和底部均設有液位感應器。

　　3.根據權利要求1所述一種循環水處理在線加藥裝置，其特征在于：所述進水管上設 有閥門。

　　4.根據權利要求1所述一種循環水處理在線加藥裝置，其特征在于：所述電磁閥和液 位感應器與控制器連接。

　　5.根據權利要求1所述一種循環水處理在線加藥裝置，其特征在于：所述出藥管路的 末端還設有排氣口。

　　說明書

　　一種循環水處理在線控制加藥裝置

　　技術領域

　　本實用新型涉及在線控制加藥裝置，尤其是涉及一種循環水處理在線控制加藥裝置。

　　背景技術

　　為了節約用水，很多地方用到循環水，循環水長時間使用后，會變質，為了防止腐蝕 結垢，必須投加緩蝕劑、阻垢劑等穩定劑，為了到達較好的效果，不但要選擇優良的配方， 而且關鍵是控制穩定劑的用量。目前國內生產加藥裝置品種形式多樣，大多為半自動結構， 使用效率較低，結構較簡單，藥液計量和藥液配比濃度不準確，在線稀釋系統簡單，干粉 需要人工投加，人工控制的投藥裝置存在的問題是，藥劑用量不準確，控制缺少及時性， 不但勞動強度高，費時費力，而且會因?yàn)樗幜客斗挪粶?zhǔn)確直接影響到水質的處理結果。有 時候需要用到多種藥劑混合使用，當液體藥劑和固體藥劑同時使用時，對加藥裝置的要求 較高，需要提供混合室，進行預混合后再投藥，現有的加藥裝置不能滿足這樣的要求。

　　實用新型內容

　　本實用新型的目的提供一種循環水處理在線控制加藥裝置，克服現有技術中藥劑用量 不準備，不能同時進行液體藥劑和固體藥劑加藥的需求。

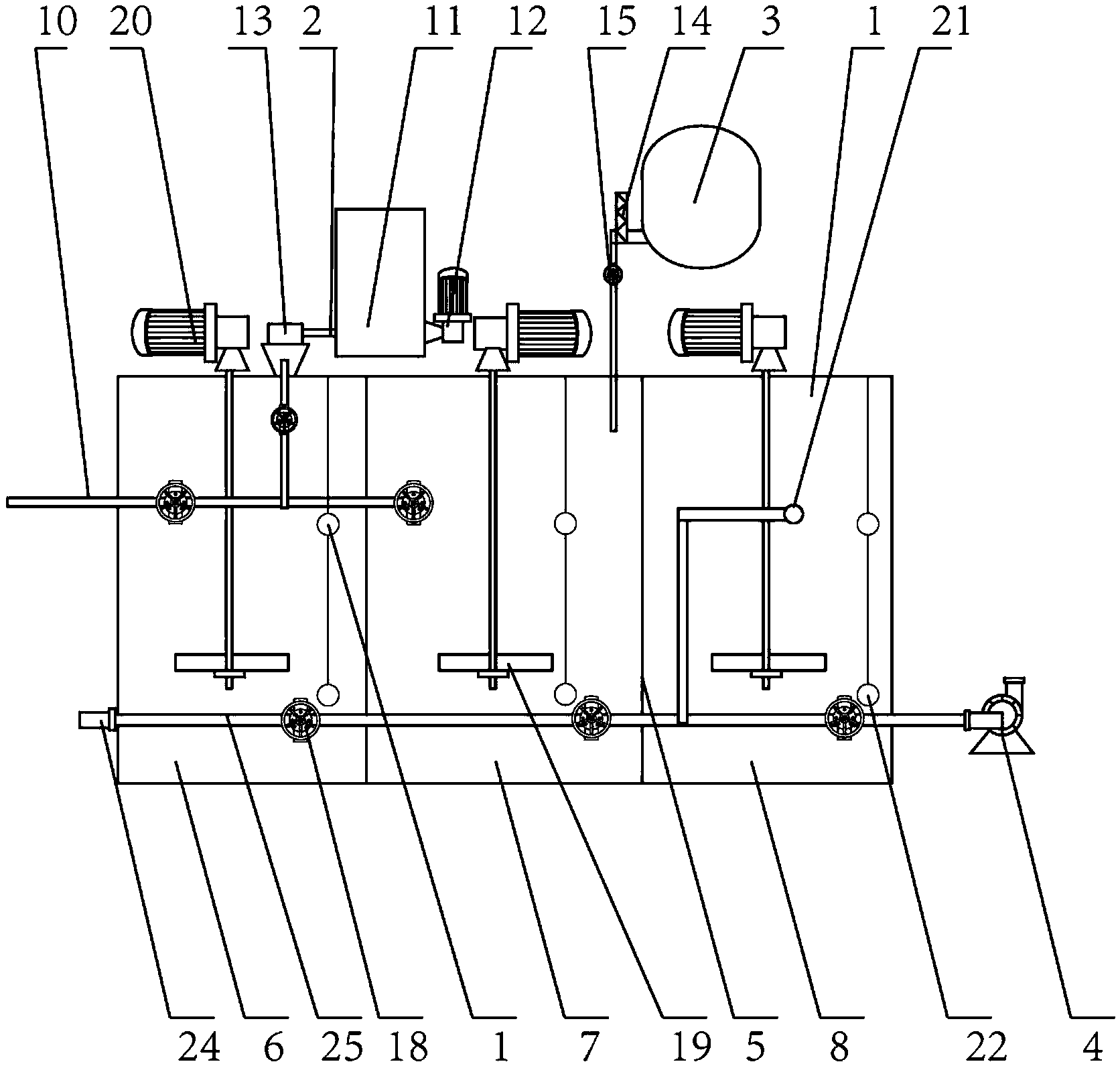

　　本實用新型的技術方案為一種循環水處理在線加藥裝置，包括藥溶箱、粉狀投料器、 液體投料器、加藥泵，其特征在于，所述藥溶箱內設置兩個隔板，隔板將藥溶箱分為粉狀 藥溶箱、液體藥溶箱和混合藥溶箱，所述粉狀藥溶箱和液體藥溶箱側面均設有進水口，所 述進水口連接進水管，所述粉狀藥溶箱上面設置粉狀投料器，所述粉狀投料器包括藥粉加 料箱、螺桿進料電機、濕法進料漏斗，所述濕法進料漏斗連接進水管，所述液體藥溶箱的 上面設有液體加料器，所述液體加料器包括流量計和控制球閥，所述粉狀藥溶箱、液體藥 溶箱和混合藥溶箱的底部側面均設有出藥口，所述出藥口通過電磁閥連接出藥管路，所述 出藥管路上設有三個閥門，所述閥門與粉狀藥溶箱、液體藥溶箱和混合藥溶箱相對應，所 述粉狀藥溶箱、液體藥溶箱和混合藥溶箱內均設有攪拌器，所述攪拌器連接驅動電機，所 述混合藥溶箱上還設有混合液入口，所述混合液入口連接出藥管路，所述出藥管路另一端 連接加藥泵。

　　進一步，所述粉狀藥溶箱、液體藥溶箱的中部和底部均設有液位感應器，感應藥溶箱 內的液體高度，當液面低于液位感應器時進行自動補料。

　　進一步，所述進水管上設有閥門。

　　進一步，所述電磁閥和液位感應器與控制器連接。

　　進一步，所述出藥管路的末端還設有排氣口。

　　本實用新型的有益效果在于：本實用新型的粉狀投料器設有濕法進料漏斗，將粉狀藥 劑與水混合加入，防止粉狀物料在漏斗中堵塞;將粉狀藥劑和液體藥劑分開溶解混合，有 效提高加料速度，同時避免不同藥劑的混合;設置混合藥溶箱，使需要預先混合的藥劑， 提前混合均勻，然后在進行加藥;既能單獨加藥，又能混合后加藥，方便實用;通過控制 器的編程設置，實現自動加藥的控制。
