申請日2015.07.30

　　公開(公告)日2016.01.06

　　IPC分類號B01D36/04

　　摘要

　　本實用新型的目的是提供一種污水自凈的過濾塔設備。本實用新型的技術方案為：該過濾塔是一種過濾效果較好、使用安全并且占用空間小的可供生活、工業及農業生產的過濾設備。其特征在于：包括過濾網層、稀釋層及沉淀層。為了能同時適用于工業和生活、農業用水中不同溫差的污水過濾，在該過濾塔的入水口處設置一溫度計，當污水流入時測出污水溫度，當溫度過高，冷卻裝置自動打開，對污水進行冷卻，當污水溫度低于一定溫度時，冷卻裝置不工作，減少能量消耗，節約成本。如果污水中的雜質顆粒小、濃度不高，該過濾設備還可通過閥門控制，從稀釋層或沉淀層直接注入污水，可大大節約過濾時間。該過濾塔可從每級過濾層通過排污門打開并清理雜質。

　　權利要求書

　　1.一種污水自凈的過濾塔設備，其特征在于：包括過濾網層、稀釋層及沉淀層，所述 過濾網層位于稀釋層上部，所述過濾網層與稀釋層為固定連接，所述過濾網層上還設有分 流式入水口、排污門和若干個過濾網，所述分流式入水口位于過濾網層一側，所述分流式 入水口與過濾網層、稀釋層及沉淀層為固定連接，所述排污門位于過濾網層一側，所述排 污門與過濾網層、稀釋層、沉淀層為固定連接，所述過濾網位于過濾網層內部，所述過濾 網與過濾網層為固定連接，所述分流式入水口上還設有溫度計及若干個閥門，所述溫度計 位于分流式入水口主干管路上，所述溫度計與分流式入水口為固定連接，所述閥門位于分 流式入水口各支流管路上，所述閥門與分流式入水口為固定連接，所述稀釋層位于過濾網 層及沉淀層之間，所述稀釋層與過濾網層及沉淀層為固定連接，所述稀釋層上還設有凈水 注入口，所述凈水注入口位于稀釋層一側，所述凈水注入口與稀釋層為固定連接。

　　2.根據權利要求1所述一種污水自凈的過濾塔設備，其特征在于：所述沉淀層位于稀 釋層下部，所述沉淀層與稀釋層為固定連接，所述沉淀層上還設有冷卻裝置、出水口及若 干個過濾塔支架，所述冷卻裝置位于沉淀層一側，所述冷卻裝置與沉淀層為固定連接，所 述出水口位于沉淀層下部，所述出水口與沉淀層為固定連接，所述過濾塔支架位于沉淀層 下部，所述過濾塔支架與沉淀層為固定連接。

　　3.根據權利要求1所述一種污水自凈的過濾塔設備，其特征在于：所述過濾網層、稀 釋層與沉淀層的儲水空間一致。

　　4.根據權利要求1所述一種污水自凈的過濾塔設備，其特征在于：所述過濾網層、稀 釋層、沉淀層及過濾網均為不銹鋼材質。

　　5.根據權利要求1所述一種污水自凈的過濾塔設備，其特征在于：所述過濾網由上至 下的排列順序為孔徑逐層減小。

　　說明書

　　一種污水自凈的過濾塔設備

　　技術領域

　　本實用新型涉及污水過濾設施及水資源循環利用領域，尤其涉及一種污水自凈的過濾 塔設備。

　　背景技術

　　過濾塔作為一種污水過濾設備，在現在社會中無論生活、工業及農業生產中都有著關 鍵的作用和功能，但是能同時適用于生活、工業及農業生產的過濾塔，其過濾方式都很單 一，并且過濾效率不高，人員使用和濾藥的成本較高，且存在一定的安全隱患。

　　該過濾塔是一種過濾效果較好、使用安全并且占用空間小的可供生活、工業及農業生 產的過濾設備。其特征在于：包括過濾網層、稀釋層及沉淀層。為了能同時適用于工業用 水和生活、農業用水中的不同溫差的污水過濾，在該過濾塔的入水管路處設置一溫度計， 當污水流入時測出污水溫度，當溫度過高，不利于循環再利用時，冷卻裝置自動打開，對 污水進行冷卻后，再從出水口排出，當污水溫度低于一定溫度時，冷卻裝置不工作，減少 能量消耗，節約成本。當污水中雜質顆粒較大時，為了提高過濾效果，在過濾網層中通過 不同孔徑的過濾網進行大顆粒雜質篩除，使小顆粒及微生物雜質進入下層，即稀釋層，進 行注水稀釋，使雜質濃度降低后再進入下層沉淀層，進行沉淀后的凈水從出水口排出，如 果污水中的雜質顆粒及濃度不高，該過濾裝備還可通過閥門控制，從稀釋層或沉淀層直接 注入污水，可大大節約過濾時間。該過濾塔可從每級過濾層通過排污門打開并清理雜質。

　　實用新型內容

　　本實用新型的目的是提供一種過濾效果好，操作安全并且占用空間小的可供工業、農 業及生活同時適用的污水自凈過濾塔。

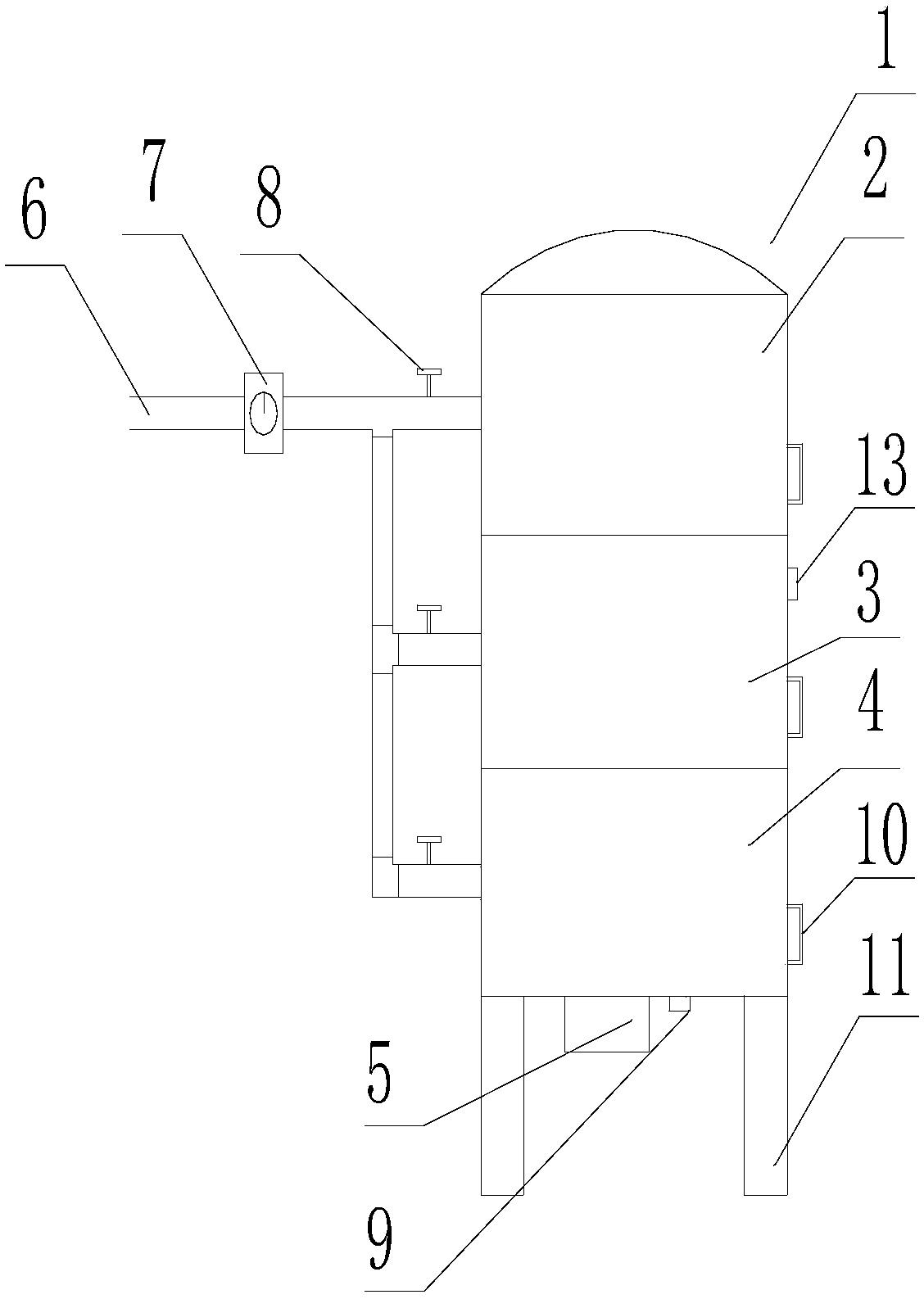

　　本實用新型的技術方案為：一種污水自凈的過濾塔設備，其特征在于：包括過濾網層、 稀釋層及沉淀層，所述過濾網層位于稀釋層上部，所述過濾網層與稀釋層為固定連接，所 述過濾網層上還設有分流式入水口、排污門和若干個過濾網，所述分流式入水口位于過濾 網層一側，所述分流式入水口與過濾網層、稀釋層及沉淀層為固定連接，所述排污門位于 過濾網層一側，所述排污門與過濾網層、稀釋層、沉淀層為固定連接，所述過濾網位于過 濾網層內部，所述過濾網與過濾網層為固定連接，所述分流式入水口上還設有溫度計及若 干個閥門，所述溫度計位于分流式入水口主干管路上，所述溫度計與分流式入水口為固定 連接，所述閥門位于分流式入水口各支流管路上，所述閥門與分流式入水口為固定連接， 所述稀釋層位于過濾網層及沉淀層之間，所述稀釋層與過濾網層及沉淀層為固定連接，所 述稀釋層上還設有凈水注入口，所述凈水注入口位于稀釋層一側，所述凈水注入口與稀釋 層為固定連接，所述沉淀層位于稀釋層下部，所述沉淀層與稀釋層為固定連接，所述沉淀 層上還設有冷卻裝置、出水口及若干個過濾塔支架，所述冷卻裝置位于沉淀層一側，所述 冷卻裝置與沉淀層為固定連接，所述出水口位于沉淀層下部，所述出水口與沉淀層為固定 連接，所述過濾塔支架位于沉淀層下部，所述過濾塔支架與沉淀層為固定連接。

　　進一步，所述過濾網層、稀釋層與沉淀層的儲水空間一致。

　　進一步，所述過濾網層、稀釋層、沉淀層及過濾網均為不銹鋼材質。

　　進一步，所述過濾網由上至下的排列順序為孔徑逐層減小，能夠過濾的雜質顆粒逐層 減小。

　　本實用新型的有益效果在于：該過濾塔是一種過濾效果較好、使用安全并且占用空間 小的可供生活、工業及農業生產的過濾設備。其特征在于：包括過濾網層、稀釋層及沉淀 層。為了能同時適用于工業用水和生活、農業用水中的不同溫差的污水過濾，在該過濾塔 的入水管路處設置一溫度計，當污水流入時測出污水溫度，當溫度過高，不利于循環再利 用時，冷卻裝置自動打開，對污水進行冷卻后，再從出水口排出，當污水溫度低于一定溫 度時，冷卻裝置不工作，減少能量消耗，節約成本。當污水中雜質顆粒較大時，為了提高 過濾效果，在過濾網層中通過不同孔徑的過濾網進行大顆粒雜質篩除，使小顆粒及微生物 雜質進入下層，即稀釋層，進行注水稀釋，使雜質濃度降低后再進入下層沉淀層，進行沉 淀后的凈水從出水口排出，如果污水中的雜質顆粒及濃度不高，該過濾裝備還可通過閥門 控制，從稀釋層或沉淀層直接注入污水，可大大節約過濾時間。該過濾塔可從每級過濾層 通過排污門打開并清理雜質。
