申請日2015.09.05
公開(公告)日2016.04.06
IPC分類號C02F3/30
摘要
本實用新型提供一種地埋式一體化生活污水處理設備，屬環保設備技術領域，該設備包括水解酸化池(Ⅰ)、一級接觸氧化池(Ⅱ-1)、二級接觸氧化池(Ⅱ-2)和沉淀池(Ⅲ);所述的水解酸化池(Ⅰ)池頂設有獨立的檢查口(10)和通氣管(11)、內部設有厭氧填料(1)和水解酸化池出水堰(8-1);所述的一級接觸氧化池(Ⅱ-1)和二級接觸氧化池(Ⅱ-2)池頂均設有獨立的檢查口(10)和通氣管(11)、內部均包括好氧填料(2)、曝氣管(3)和曝氣器(4)，二級接觸氧化池(Ⅱ-2)內部還設有接觸氧化池出水堰(8-2);所述的沉淀池(Ⅲ)池頂設有獨立的檢查口(10)和通氣管(11)、內部設有中心筒和反射板(5)、斜管填料(6)、污泥泵(7)、泥斗(9)和沉淀池出水堰(8-3)。本實用新型設計簡單易行，處理量大，處理效果能?chē)?yán)格達到相應標準，還有效延長設備的使用壽命。
摘要附圖
權利要求書
1.一種地埋式一體化生活污水處理設備，其特征在于：該設備包括水解酸化池(Ⅰ)、一級接觸氧化池(Ⅱ-1)、二級接觸氧化池(Ⅱ-2)和沉淀池(Ⅲ);所述的水解酸化池(Ⅰ)內部設有厭氧填料(1)和水解酸化池出水堰(8-1);所述的水解酸化池出水堰(8-1)緊接一級接觸氧化池(Ⅱ-1);所述的一級接觸氧化池(Ⅱ-1)緊接二級接觸氧化池(Ⅱ-2);所述的一級接觸氧化池(Ⅱ-1)和二級接觸氧化池(Ⅱ-2)內部均設有好氧填料(2)、曝氣管(3)和曝氣器(4)，所述的二級接觸氧化池(Ⅱ-2)內部還設有接觸氧化池出水堰(8-2);所述的接觸氧化池出水堰(8-2)緊接沉淀池(Ⅲ);所述沉淀池(Ⅲ)內部設有中心筒和反射板(5)、斜管填料(6)、污泥泵(7)、泥斗(9)和沉淀池出水堰(8-3);所述的水解酸化池(Ⅰ)、一級接觸氧化池(Ⅱ-1)、二級接觸氧化池(Ⅱ-2)和沉淀池(Ⅲ)池頂均設有獨立的檢查口(10)和通氣管(11)。
2.如權利要求1所述一種地埋式一體化生活污水處理設備，其特征在于：所述的通氣管(11)管口頂部帶有雨檐。
說明書
一種地埋式一體化生活污水處理設備
技術領域
本實用新型提供一種地埋式一體化生活污水處理設備，屬環保設備技術領域。
背景技術
生活污水中含有大量的有機物以及氮、磷等污染物質，如直接排入水體，致使水體中富含氮、磷等植物營養物質引起水體富營養化。為保護區域環境不受污染，生活污水需要處理達到相應標準后才能排放。生活污水一般是經過市政污水管網收集至市政大型污水處理廠進行處理，但有許多未能進入市政污水處理廠進行處理的小水量的生活污水產生主體，如小區、賓館、機關單位、醫院、學校和農村等。這些主體所產生的生活污水需經過處理達標后才能排入周?chē)w之中或進行回用。
傳統的地埋式污水處理設備沒有通氣管，沒有通氣管的設備，在污水處理過程中產生的各種氣體富集，內部壓力過大，影響曝氣效果，處理效率會下降，也會影響整個設備的使用壽命;傳統的有通氣管的污水處理設備也是簡單的在檢查口上開的通氣管，而沒有獨立的通氣管，在檢查口開孔達到通氣的效果，在遇到下雨的情況，會有雨水通過檢查口的開孔處進入污水處理設備，污水處理設備本來就有一個處理量，當雨水進入后，其實就增加了污水處理設備所處理的標準水量，增加了污水處理設備的負荷，最終導致所處理的污水未達到相應的排放標準。
本實用新型專利的目的就是在于處理以上不能進入市政污水處理廠處理的主體所產生的污水而提供的一種地埋式一體化生活污水處理設備，同時通過局部的設計，提高了設備整體性能，設計簡單易行，處理量大，經各個環節處理后能?chē)?yán)格達到各個環節的處理標準，污水經各環節處理后最終嚴格達到相應排放標準，同時還提高了設備的使用壽命。
發明內容

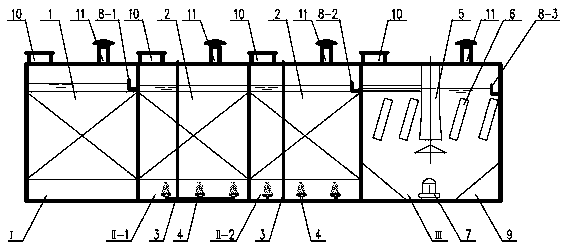

本實用新型提供了一種地埋式一體化生活污水處理設備，包括水解酸化池(Ⅰ)、一級接觸氧化池(Ⅱ-1)、二級接觸氧化池(Ⅱ-2)和沉淀池(Ⅲ);厭氧填料(1)、好氧填料(2)、曝氣管(3)、曝氣器(4)、中心筒和反射板(5)、斜管填料(6)、污泥泵(7)、水解酸化池出水堰(8-1)、接觸氧化池出水堰(8-2)、沉淀池出水堰(8-3)、泥斗(9)、檢查口(10)，通氣管(11)。本發明是采用如下的技術方案來實現的：
