申請日2015.07.30

　　公開(公告)日2015.12.16

　　IPC分類號C02F103/16; C02F9/04

　　摘要

　　本實用新型公開了一種銅冶煉酸性廢水處理二氧化碳降硬度回用裝置，中和池與提升泵一端相連，中和池中設有攪拌裝置，提升泵另一端與自動反洗表面過濾器干渣設備相連，自動反洗表面過濾器干渣設備清液出口與溶氣反應器相連，自動反洗表面過濾器干渣設備底部配有干渣外運裝置，溶氣反應器底部設有緩沖池，緩沖池與自動反洗表面過濾器之間設有進液泵，自動反洗表面過濾器清液出口與清水池相連。本實用新型簡單易操作，自動化程度高，易推廣。進一步提搞廢水的回用率從而全面提高企業的經濟效益、環境效益和社會效益。

　　權利要求書

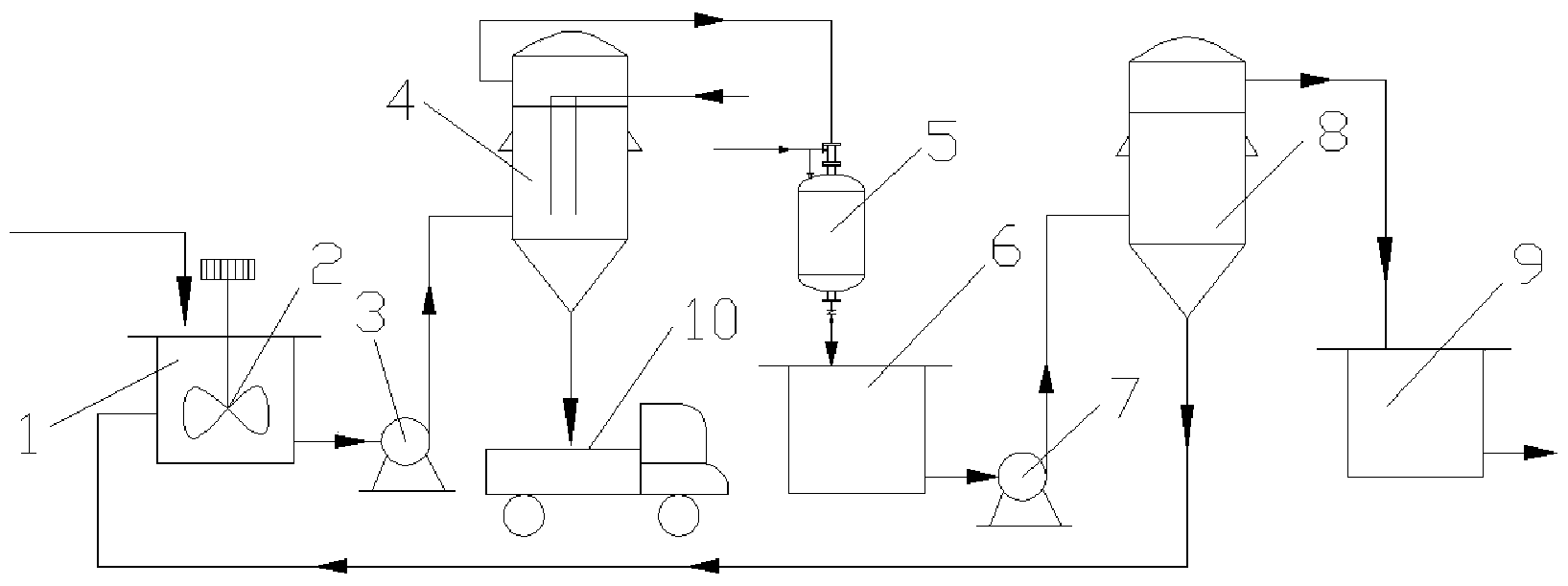

　　1.一種銅冶煉酸性廢水處理二氧化碳降硬度回用裝置，其特征在于，中和 池(1)與提升泵(3)一端相連，中和池中設有攪拌裝置(2)，提升泵(3)另 一端與自動反洗表面過濾器干渣設備(4)相連，自動反洗表面過濾器干渣設備 (4)清液出口與溶氣反應器(5)相連，自動反洗表面過濾器干渣設備(4)底 部配有干渣外運(10)裝置，溶氣反應器(5)底部設有緩沖池(6)，緩沖池(6) 與自動反洗表面過濾器(8)之間設有進液泵(7)，自動反洗表面過濾器(8) 清液出口與清水池(9)相連。

　　2.根據權利要求1所述的一種銅冶煉酸性廢水處理二氧化碳降硬度回用裝 置，其特征在于：自動反洗表面過濾器干渣設備(4)需配備有風機。

　　3.根據權利要求1所述的一種銅冶煉酸性廢水處理二氧化碳降硬度回用裝 置，其特征在于：溶氣反應器(5)配有相應的二氧化碳儲罐。

　　4.根據權利要求1所述的一種銅冶煉酸性廢水處理二氧化碳降硬度回用裝 置，其特征在于：各個部件的連接通過管道連接，且管道間設置有閥門。

　　5.根據權利要求1所述的一種銅冶煉酸性廢水處理二氧化碳降硬度回用裝 置，其特征在于：自動反洗表面過濾器(8)底部設有渣漿回流管道至中和池(1)。

　　說明書

　　一種銅冶煉酸性廢水處理二氧化碳降硬度回用裝置

　　技術領域

　　本實用新型屬于工業酸性廢水處理與回用技術領域，具體涉及一種銅冶煉酸 性廢水處理二氧化碳降硬度回用裝置。

　　背景技術

　　銅冶煉酸性廢水中含銅、鋅、砷、氟等離子，目前對于此種廢水的處理方 法一般采用加入石灰，酸性廢水被中和形成硫酸鈣沉淀，F(xiàn)-形成氟化鈣沉淀，砷 轉變成砷酸鹽、亞砷酸鹽沉淀，其他金屬離子則以氫氧化物沉淀析出。經濃密機 固液分離，清液進入下一級處理工序，渣經板框壓濾機外運。在二段反應池中加 入少量硫化鈉和適量的鐵鹽，使污水中殘余的砷及其它有害重金屬離子進一步氧 化并與石灰乳反應，由于硫化鈉是在堿性環境下加入的，主要是起到除砷的作用。 加入的鐵鹽生成的兩性氫氧物為膠狀，可以團聚水中顆粒。進一步將殘余的砷進 行氧化反應，把三價砷氧化為五價砷，進而形成更難溶的砷酸鈣。

　　但是由于加入藥劑等原因，經以上兩段處理后水中鈣離子等過量，這對水回 用造成很大的限制，而且在后續深度處理過程中由于水中還大量的鈣離子，采用 反滲透等膜法處理會造成膜堵塞的問題，膜的使用壽命縮短。

　　發明內容

　　本實用新型的目的在于提供一種銅冶煉酸性廢水處理二氧化碳降硬度回用 裝置，有利于降低水中硬度的廢水回用，從而使處理過的水能達到回用標準，或 經深度處理后的水能全部回用，實現零排放的目標。

　　為了達到以上目的，本實用新型采用了以下技術方案：

　　包括以下依次相連的部件：裝置最前端中和池與提升泵一端相連，中和池中 設有攪拌裝置，提升泵另一端與自動反洗表面過濾器干渣設備相連，自動反洗表 面過濾器干渣設備清液出口與溶氣反應器相連，自動反洗表面過濾器干渣設備底 部配有干渣外運裝置，溶氣反應器底部設有緩沖池，緩沖池與自動反洗表面過濾 器之間設有進液泵，自動反洗表面過濾器清液出口與清水池相連。

　　自動反洗表面過濾器干渣設備需配備有風機。

　　溶氣反應器配有相應的二氧化碳儲罐。

　　各個部件的連接通過管道連接，且管道間設置有閥門。

　　自動反洗表面過濾器底部設有渣漿回流管道至中和池。

　　與現有技術相比，本實用新型具有以下優勢：

　　1)本裝置所采用的自動反洗表面過濾器干渣設備及自動反洗表面過濾器過 濾速度快且效果好。

　　2)本裝置所采用的自動反洗表面過濾器干渣設備及自動反洗表面過濾器可 自動排渣，且自帶反洗功能，人員需求量大大減少。

　　3)采用通二氧化碳降水中硬度，能夠減少管道結垢。

　　4)經過此裝置處理過后的清液如果進一步深度處理，能夠改善以往采用石 灰法處理后再用膜深度處理所造成的膜堵塞問題。

　　5)采用此裝置處理過后的廢水回用或進一步深度處理，可達零排放目標。

　　6)采用二氧化碳降硬度過濾后干渣(碳酸鈣)可回收。

　　7)此裝置處理廢水，降硬度采用的二氧化碳可直接來源于干冰氣化，藥劑 消耗量很低，或可采用冶煉過程中產生的煙氣(含二氧化碳)，降低廢水處理成 本。
