申請日2015.07.30

　　公開(公告)日2015.12.16

　　IPC分類號C02F3/10

　　摘要

　　本實用新型涉及一種水處理生物菌筑巢裝置，為了解決現有水處理生物菌菌種掛膜差，安裝、運輸不便、耐腐蝕性差等問題，包括框架、豎直掛于框架內的掛巢，其特征是在所述的掛巢是由化纖絲編織成的具有基礎層和編結于基礎層表面的松絨層，松絨層是由多股細絲從基礎層表面向外伸出形成的環形圈，細絲纖維的纖度≤90D。易成型，低成本，細絲排布合理，很適合水生物細菌生成掛膜;單個框架處理箱可一次性纏繞建巢，運輸方便，減少安裝、更換、檢修時間，大大提高工作效率。

　　權利要求書

　　1.一種水處理生物菌筑巢裝置，包括框架(2)、豎直掛于框架內的掛巢(1)，其特征是在所述的掛巢是由化纖絲編織成的具有基礎層(11)和編結于基礎層表面的松絨層(12)，松絨層是由若干股細絲從基礎層表面向外伸出形成的環形圈，細絲纖維的纖度≤90D。

　　2.根據權利要求1所述的水處理生物菌筑巢裝置，其特征在于所述的基礎層(11)和松絨層(12)為連續紡織體。

　　3.根據權利要求1或2所述的水處理生物菌筑巢裝置，其特征在于同一緯度的松絨層(12)相鄰兩個環形圈相互交替。

　　4.根據權利要求1或2所述的水處理生物菌筑巢裝置，其特征在于沿掛巢(1)長度方向相鄰的兩排松絨層(12)部分重疊排列，即上一層松絨層環形圈部分覆蓋下一層松絨層環形圈。

　　5.根據權利要求4所述的水處理生物菌筑巢裝置，其特征在于所述的沿掛巢(1)長度方向相鄰的兩排松絨層(12)錯位排列。

　　6.根據權利要求1或2所述的水處理生物菌筑巢裝置，其特征在于所述的基礎層(11)為筒狀結構。

　　7.根據權利要求1或2所述的水處理生物菌筑巢裝置，其特征在于所述的基礎層(11)為平帶式結構。

　　8.根據權利要求1或2所述的水處理生物菌筑巢裝置，其特征在于所述的框架是由PE塑料型材制成的長方體結構，框架上、下平面中設有掛鉤或套環。

　　說明書

　　一種水處理生物菌筑巢裝置

　　技術領域

　　本實用新型涉及污水處理技術，尤其涉及一種水處理生物菌筑巢裝置。

　　背景技術

　　由化纖絲或天然絲制成的生物膜層懸掛生物濾料，近年來常用于凈化水質工程中，這種生物膜固體載體存在著諸多問題，如安裝不便、掛膜效果低等。如專利公開號為CN101428900B設計的一種水質凈化器，在箱體的兩端分別設置有進水口和出水口，其內設有至少兩個生物漂帶，生物漂帶包括兩個生物膜層，生物漂帶在箱體內呈叉指狀分布。又如專利公告號為CN201376964U涉及的一種能在多種厭氧發酵裝置內供沼氣菌種繁殖附著的厭氧發酵生物膜固體菌巢，它包括四個連體模鑄圓柱管菌巢，菌巢長度根據發酵裝置確定，每個空心圓柱管的外側，開有供生物膜生長繁衍的營養槽，生物膜附著于空心管的內壁和外壁，使生物膜附著面積最大化;四個空心管上部對開有與壓料格柵相接的固定槽，壓料格柵上部管體處于發酵原料宜結殼上部，能釋放甲烷氣體，每組菌巢均等的與壓料格柵連接，其數量按發酵裝置大小或發酵工藝等距分布，菌巢底部有易于放入發酵原料時減少阻力的尖頭，尖頭底部敞口使脫落的生物膜自由下沉。

　　發明內容

　　本實用新型的目的是為了解決現有水處理生物菌菌種掛膜差，安裝、運輸不便、耐腐蝕性差等問題，提供一種結構設計合理，適合細菌生成掛膜的水處理生物菌筑巢裝置。

　　本實用新型的上述技術問題主要是通過下述技術方案得以解決的：一種水處理生物菌筑巢裝置，包括框架、豎直掛于框架內的掛巢，其特征是在所述的掛巢是由化纖絲編織成的具有基礎層和編結于基礎層表面的松絨層，松絨層是由多股細絲從基礎層表面向外伸出形成的環形圈，細絲纖維的纖度≤90D。本技術方案利用下沉編帶式即人工水草方式進行細化生物菌巢的設計，作為一種簾式生物膜載體，上下兩端都予以固定懸掛，形成一排排掛簾，污水在池中流動過程中，通過曝氣系統的攪拌和混合作用，使其中的污染物與掛簾上生長的生物膜得到充分的接觸和發生生物降解和同化�；�礎層作為本案的基本骨架，在基礎層的表面布滿松絨層，其纖度和環形圈垂掛在水中的松散性使生物膜極易吸附其上，根據水源性質，對生物菌巢的量進行設定，從而遵照生物菌自然繁殖量進行可控繁殖。

　　作為優選，所述的基礎層和松絨層為連續紡織體。通過若干細絲組成的股線一次性編織成型，具有足夠的結構強度。

　　作為優選，所述的同一緯度的松絨層相鄰兩個環形圈相互交替。沿巢帶長度向每一圈的松絨層相互交替，充分利用基礎層空間。

　　作為優選，所述的沿掛巢長度方向相鄰的兩排松絨層部分重疊排列，即上一層松絨層環形圈部分覆蓋下一層松絨層環形圈。在基礎層上所有的松絨層環形圈均相互交替，形成密而不實的松散形結構。

　　作為優選，所述的沿掛巢長度方向相鄰的兩排松絨層錯位排列。

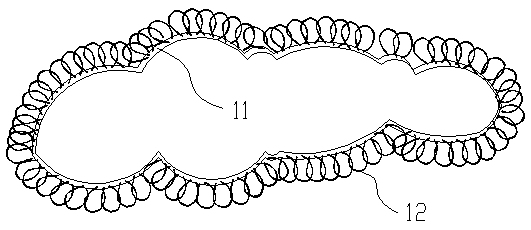

　　作為優選，所述的基礎層為筒狀結構。筒狀在水中會膨散成中空筒帶，使圓周上的松絨層環形圈完全打開。

　　作為優選，所述的基礎層為平帶式結構。平帶雙面均編織成松絨層環形圈，占用空間少，易安裝。

　　作為優選，所述的框架是由PE塑料型材制成的長方體結構，框架上、下平面中設有掛鉤或套環。強度好，抗腐蝕。

　　本實用新型的有益效果是：通過編織易成型，低成本，細絲排布合理，非常適合水生物細菌生成掛膜;單個框架處理箱可一次性纏繞建巢，運輸方便，減少安裝、更換、檢修時間，大大提高工作效率。
