申請日2015.09.04

　　公開(公告)日2016.02.03

　　IPC分類號B04C5/00; B04C11/00; C21C5/40

　　摘要

　　本實用新型涉及一種用于轉爐煙氣除塵系統的灰水處理系統。包括水力旋流灰水分離器，水力旋流灰水分離器由上部圓筒和下部倒錐體組成，圓筒上端內壁圓周上設有螺旋弧形旋流導向槽，螺旋弧形旋流導向槽的頂端為灰水入口，水力旋流灰水分離器的中部通過回用水泵與泵站系統相連接，泵站系統通過回水管給煙氣除塵中噴槍供水，水力旋流灰水分離器的下端通過排污管與高架流槽連接，水力旋流灰水分離器下端的排泥口處設有排泥輸送機。本實用新型結構簡單，占地面積小，沉降和濃縮的灰泥通過排泥輸送機送至轉爐灰泥綜合灰水利用;上清液通過回用水泵和泵站系統供給煙氣除塵中噴槍使用;有效的對灰水進行了處理，并可再循環使用，避免污染環境，減少了水資源的浪費。

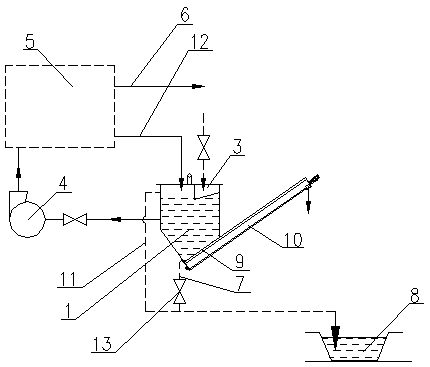

　　摘要附圖



　　權利要求書

　　1.一種用于轉爐煙氣除塵系統的灰水處理系統，其特征在于，包括水力旋流灰水分離器，所述水力旋流灰水分離器由上部圓筒和下部倒錐體組成，所述水力旋流灰水分離器的上端內壁圓周上設有螺旋弧形旋流導向槽，所述螺旋弧形旋流導向槽的頂端為灰水入口，所述水力旋流灰水分離器的中部通過回用水泵與泵站系統相連接，所述泵站系統通過回水管給煙氣除塵中噴槍供水，所述水力旋流灰水分離器的下端通過排污管與高架流槽連接，所述水力旋流灰水分離器的下端設有排泥口，所述排泥口處安裝有排泥輸送機用于輸送沉降濃縮的灰泥。

　　2.根據權利要求1所述的一種用于轉爐煙氣除塵系統的灰水處理系統，其特征在于，所述水力旋流灰水分離器的側壁上端設有溢流管，所述溢流管的輸出端與高架流槽相連接。

　　3.根據權利要求1所述的一種用于轉爐煙氣除塵系統的灰水處理系統，其特征在于，所述水力旋流灰水分離器的上端設有反沖洗水管，所述反沖洗水管的另一端安裝在泵站系統上。

　　4.根據權利要求1所述的一種用于轉爐煙氣除塵系統的灰水處理系統，其特征在于，所述排污管上設有控制閥用于控制灰水排放的啟閉。

　　說明書

　　一種用于轉爐煙氣除塵系統的灰水處理系統

　　技術領域

　　本實用新型涉及一種用于轉爐煙氣除塵系統的灰水處理系統，屬于大氣污染防治及煤氣冷卻除塵技術領域。

　　背景技術

　　環保問題已成為制約我國鋼鐵工業持續協調發展的一個重要因素。2012年10月1日起實施的《鋼鐵工業大氣汚染物排放標淮》(GB28664-2012)，對煉鋼企業規定了更加嚴格的大氣汚染物排放控制要求和限值。2013年2月27日，國家又決定鋼鐵、水泥等行業均將在不同時段開始執行大氣污染物特別排放限值，2015年1月1日開始，無論新建還是現有企業，其排放濃度都必須達到50mg/m3以下，2013年2月27日，國家決定鋼鐵、水泥等行業在不同時段開始執行大氣污染物特別排放限值;根據國家對環境質量要求愈來愈嚴格的趨勢，目前較多城市和企業已把企業內控煙塵排放濃度定在30mg/Nm3以下。我國史上最嚴的新環保法自2015年1月1日已經開始實施,緊隨其后,各地依據新環保法制訂的種種細化政策將陸續出臺。

　　目前，傳統的轉爐煙氣除塵凈化與回收系統中所產生的灰水幾乎都是直接將其排放到高架流槽中，造成廢水過多，污染環境，不夠環保，在除塵凈化過程中用水量大，造成浪費資源。

　　實用新型內容

　　針對上述缺陷，本實用新型的目的在于提供一種結構簡單，占地面積小，能夠對降溫除塵的廢水進行處理，并可再循環使用，避免污染環境，減少水資源浪費的一種用于轉爐煙氣除塵系統的灰水處理系統。

　　為此本實用新型所采用的技術方案是：

　　包括水力旋流灰水分離器，所述水力旋流灰水分離器由上部圓筒和下部倒錐體組成，所述水力旋流灰水分離器的上端內壁圓周上設有螺旋弧形旋流導向槽，所述螺旋弧形旋流導向槽的頂端為灰水入口，所述水力旋流灰水分離器的中部通過回用水泵與泵站系統相連接，所述泵站系統通過回水管給煙氣除塵中噴槍供水，所述水力旋流灰水分離器的下端通過排污管與高架流槽連接，所述水力旋流灰水分離器的下端設有排泥口，所述排泥口處安裝有排泥輸送機用于輸送沉降濃縮的灰泥。

　　進一步，所述水力旋流灰水分離器的側壁上端設有溢流管，所述溢流管的輸出端與高架流槽相連接。

　　進一步，所述水力旋流灰水分離器的上端設有反沖洗水管，所述反沖洗水管的另一端安裝在泵站系統上。

　　進一步，所述排污管上設有控制閥用于控制灰水排放的啟閉。

　　本實用新型的優點是：

　　本實用新型結構簡單，占地面積小，灰水在水力作用下沿螺旋弧形旋流導向槽旋切沖入水力旋流灰水分離器，產生沿切線方向的水力旋流帶動灰水沿筒壁旋轉而產生離心力，在離心力和重力作用下，凝聚的較粗重的顆粒物沉降在水力旋流灰水分離器下部的倒錐體內得到濃縮，沉降和濃縮的灰泥通過排泥輸送機送至轉爐灰泥綜合灰水利用;上清液通過回用水泵和泵站系統供給煙氣除塵中噴槍使用;泵站系統通過反沖洗水管對水力旋流灰水分離器內壁進行沖洗，當水力旋流灰水分離器內的灰水過多時，通過溢流管溢流到高架流槽中，有效的對灰水進行了處理，并可再循環使用，避免污染環境，減少了水資源的浪費。
