申請日2015.09.03

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14; C02F103/30

　　摘要

　　一種新型印刷廢水處理裝置，依廢水處理工藝流向依次包括有隔油沉渣池、預曝氣調節池、一級氣浮裝置、二級氣浮裝置、一級反應池、二級反應池、三級反應池、四級反應池、微電解池、第一斜管沉淀池、厭氧池、水解酸化池、接觸氧化池、第二斜管沉淀池、過濾池、脫色消毒池、回用水池和污泥池，所述隔油沉渣池、一級反應池、二級反應池、三級反應池、第一斜管沉淀池和脫色消毒池分別設有混凝加藥裝置、酸加藥裝置、催化劑加藥裝置、氧化劑加藥裝置、堿加藥裝置和臭氧加藥裝置。本實用新型針對印刷廢水的特性設計，增加預處理能力和提升廢水的生化性能，提高后續生化系統的運行效果，使色度進一步去除，達到排放標準。

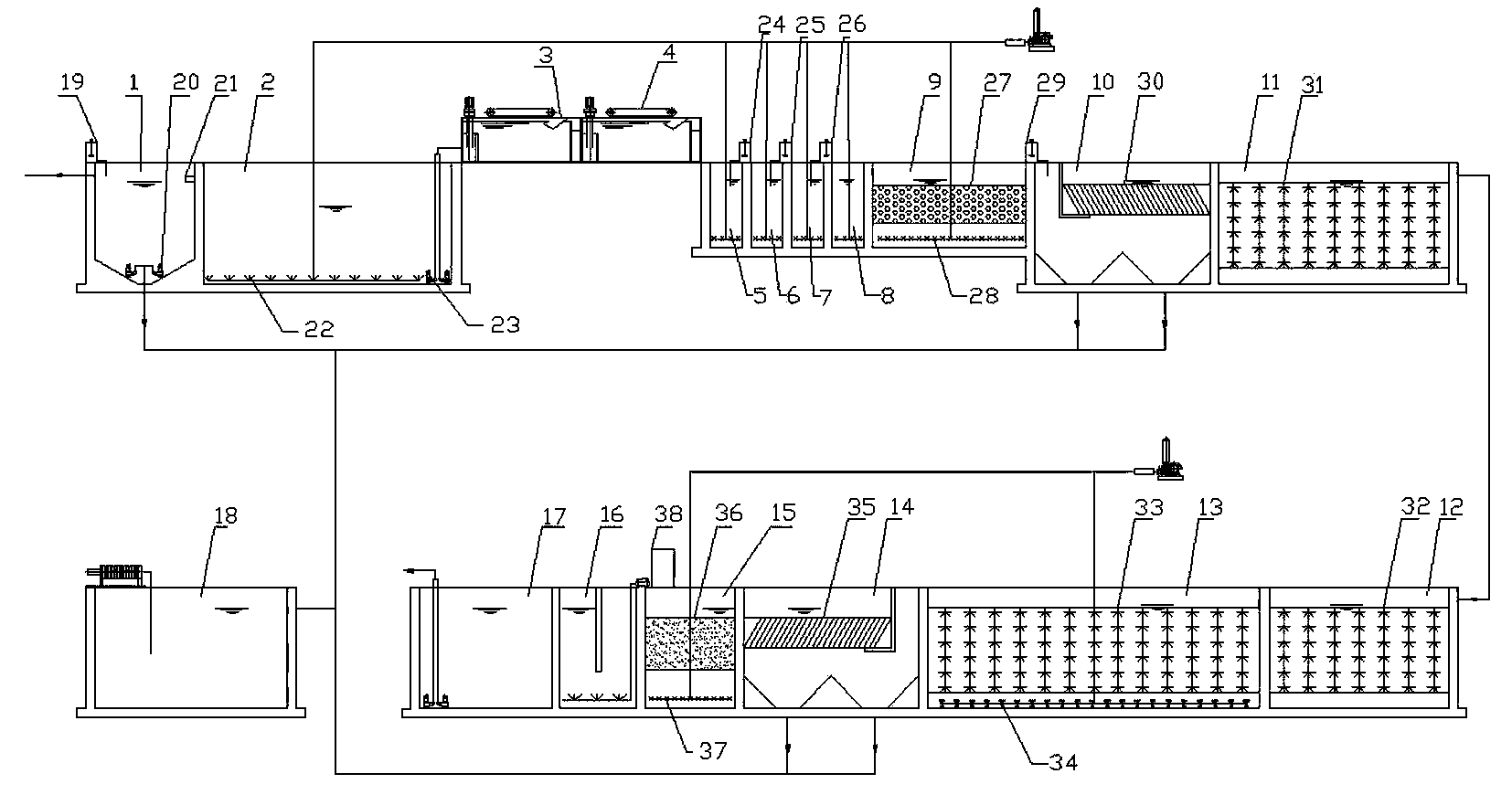

　　摘要附圖



　　權利要求書

　　1.一種新型印刷廢水處理裝置，其特征是：依廢水處理工藝流向依次包括有隔油沉渣池、預曝氣調節池、一級氣浮裝置、二級氣浮裝置、一級反應池、二級反應池、三級反應池、四級反應池、微電解池、第一斜管沉淀池、厭氧池、水解酸化池、接觸氧化池、第二斜管沉淀池、過濾池、脫色消毒池、回用水池和污泥池，所述隔油沉渣池、一級反應池、二級反應池、三級反應池、第一斜管沉淀池和脫色消毒池分別設有混凝加藥裝置、酸加藥裝置、催化劑加藥裝置、氧化劑加藥裝置、堿加藥裝置和臭氧加藥裝置，所述臭氧加藥裝置包括有臭氧發生器和絮凝加藥裝置，并設有管道伸入脫色消毒池內底部噴灑，所述隔油沉渣池底部為V型沉淀設計，底部設有沉渣排放裝置，在出水口端設有轉筒式除油裝置，所述微電解池為模板式微電解池，池內設有模板式微電解裝置以及底部的第一反沖洗裝置，所述第一斜管沉淀池和第二斜管沉淀池分別在出水的一側設有第一聚乙烯蜂窩填料和第二聚乙烯蜂窩填料，所述沉渣排放裝置、第一斜管沉淀池和第二斜管沉淀池的傾斜低端均設有沉渣排放回路與污泥池連接。

　　2.根據權利要求1所述的一種新型印刷廢水處理裝置，其特征是：所述厭氧池、水解酸化池、接觸氧化池分別設有第一組合生物填料、第二組合生物填料、第三組合生物填料。

　　說明書

　　一種新型印刷廢水處理裝置

　　技術領域

　　本實用新型涉及印刷行業的廢水處理領域，特別是一種新型印刷廢水處理裝置。

　　背景技術

　　印刷廢水是加工棉、麻、化學纖維及其混紡產品為主的印刷廠排出的廢水。印刷廢水水量較大，每印刷加工1噸紡織品耗水100～200噸，其中80～90%成為廢水。紡織印刷廢水具有水量大、有機污染物含量高、堿性大、水質變化大等特點，屬難處理的工業廢水之一，廢水中含有染料、漿料、助劑、油劑、酸堿、纖維雜質、砂類物質、無機鹽等。

　　印刷廢水是較難處理的工業廢水之一，它具有COD濃度高、色度大、含鹽量高、有機物難生化降解及水質水量隨時間變化較大(廢水間歇性排放)等特點。印刷廢水處理的最突出問題是色度和難降解有機物的去除問題。主要處理方法有生化法、物化法及幾種方法的聯合使用。

　　現有技術中處理印刷廢水的設備，由于廢水進水色度大，油墨多，其去除效果不佳，同時廢水生化性低，易使生化系統癱瘓。

　　發明內容

　　為了克服現有技術的上述缺點，本實用新型的目的是提供減輕后續處理壓力的、增加廢水可生化性的、脫色效果好的一種新型印刷廢水處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：一種新型印刷廢水處理裝置，其中：依廢水處理工藝流向依次包括有隔油沉渣池、預曝氣調節池、一級氣浮裝置、二級氣浮裝置、一級反應池、二級反應池、三級反應池、四級反應池、微電解池、第一斜管沉淀池、厭氧池、水解酸化池、接觸氧化池、第二斜管沉淀池、過濾池、脫色消毒池、回用水池和污泥池，所述隔油沉渣池、一級反應池、二級反應池、三級反應池、第一斜管沉淀池和脫色消毒池分別設有混凝加藥裝置、酸加藥裝置、催化劑加藥裝置、氧化劑加藥裝置、堿加藥裝置和臭氧加藥裝置，所述臭氧加藥裝置包括有臭氧發生器和絮凝加藥裝置，并設有管道伸入脫色消毒池內底部噴灑，所述隔油沉渣池底部為V型沉淀設計，底部設有沉渣排放裝置，在出水口端設有轉筒式除油裝置，所述微電解池為模板式微電解池，池內設有模板式微電解裝置以及底部的第一反沖洗裝置，所述第一斜管沉淀池和第二斜管沉淀池分別在出水的一側設有第一聚乙烯蜂窩填料和第二聚乙烯蜂窩填料，所述沉渣排放裝置、第一斜管沉淀池和第二斜管沉淀池的傾斜低端均設有沉渣排放回路與污泥池連接。

　　所述微電解池提高廢水的生化性能，使廢水處理效果得到大幅度提升，所述模板式微電解裝置可直接將整個模板取出進行清洗及更換，方便維護。

　　作為本實用新型的進一步改進：所述預曝氣調節池內設有預曝氣裝置和廢水提升裝置，所述一至四級反應池底部以及接觸氧化池底部均設有曝氣裝置，所述過濾池內設有模板式過濾池，底部設有第二反沖洗裝置，所述的預曝氣裝置、曝氣裝置、第一反沖洗裝置、第二反沖洗裝置均與相應鼓風機連接。

　　作為本實用新型的進一步改進：所述厭氧池、水解酸化池、接觸氧化池分別設有第一組合生物填料、第二組合生物填料、第三組合生物填料。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型針對印刷廢水的特性設計，增加隔油沉渣池，使部分油墨去除，減輕后續處理壓力，采用雙級氣浮裝置和微電解池進行物化處理，增加預處理能力和提升廢水的生化性能，提高后續生化系統的運行效果，同時還增加了臭氧加藥裝置，使色度進一步去除，達到排放標準。
