申請日2015.09.03

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/04; C02F103/16

　　摘要

　　本實用新型一種電鍍廢水回用處理組合裝置，采用提升泵一、氧化池、攪拌機、加藥裝置、反應池、沉淀池、提升泵二、袋式過濾器、高壓泵、RO反滲透膜管及清水池等單體裝置的優化組合，構筑了一種新的電鍍廢水回用處理系統，所采用的裝置，在前者的基礎上有了新的提高和創新，具有裝置結構簡單，安裝方便，可操作性強，投資省，消能小，用地少、成本低等特點，能滿足電鍍廢水回用處理的需要，可實現處理系統廢水零排放，推廣應用空間很大。

　　摘要附圖



　　權利要求書

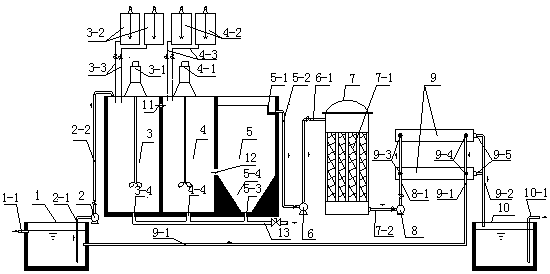

　　1.一種電鍍廢水回用處理組合裝置，包括調節池(1)、提升泵一(2)、氧化池(3)、反應池(4)、沉淀池(5)、提升泵二(6)、袋式過濾器(7)、提升泵三(8)、RO反滲透膜管(9)、清水池(10)，其特征在于，所述的調節池(1)連接廢水管(1-1)，而提升泵一(2)的泵一進水管(2-1)從調節池(1)中引接、且泵一出水管(2-2)接至氧化池(3);所述的氧化池(3)、反應池(4)、沉淀池(5)為三池合建體、且氧化池(3)與反應池(4)之間的隔墻上部設A過流孔(11)，反應池(4)與沉淀池(5)之間的隔墻下部設B過流孔(12)，即三池相互貫通;所述的氧化池(3)和反應池(4)中分別設置A攪拌機(3-1)和B攪拌機(4-1)、且兩池上方分別設置二只A藥劑桶(3-2)和二只B藥劑桶(4-2)，并在二只A藥劑桶(3-2)底部各引出一支A加藥管(3-3)接入氧化池(3)，二只B藥劑桶(4-2)底部各引出一支B加藥管(4-3)接入反應池(4);所述的沉淀池(5)池口的內壁四周設有出水堰(5-1)、且出水堰(5-1)的出水口接出液管(5-2)至提升泵二(6)的進水口，將泵二出水管(6-1)接入袋式過濾器(7)上部的進水口;所述的袋式過濾器(7)內置特殊布袋(7-1)、且過濾器出水管(7-2)接至提升泵三(8)的進水口，將提升泵三出水管(8-1)接至RO反滲透膜管(9)上的二個膜管進水口(9-3);所述的RO反滲透膜管(9)上的二個濃水口(9-4)連接濃水管(9-1)、且濃水管(9-1)的另一端接至調節池(1)，而二個產水口(9-5)連接產水管(9-2)、且產水管(9-2)的另一端接至清水池(10)，而清水池(10)中的回用水管(10-1)接至車間;所述的氧化池(3)、反應池(4)、沉淀池(5)的池底分別設置A排污口(3-4)、B排污口(4-4)和C排污口(5-3)、且分別接入排污管(13)。

　　2.根據權利要求1所述的一種電鍍廢水回用處理組合裝置，其特征在于，所述的調節池(1)采用地下式的鋼砼結構澆筑，池口露出地面250mm，池內壁以環氧樹脂加玻璃絲布防腐。

　　3.根據權利要求1所述的一種電鍍廢水回用處理組合裝置，其特征在于，所述的氧化池(3)、反應池(4)、沉淀池(5)，采用地上式的三池合建結構，以鋼砼澆筑或鋼板焊制，池內壁用環氧樹脂加玻璃絲布防腐。

　　4.根據權利要求1所述的一種電鍍廢水回用處理組合裝置，其特征在于，所述的袋式過濾器(7)的筒體由不銹鋼焊制，內置的特殊布袋(7-1)用聚酯纖維或純聚丙烯制成，在筒體內掛式安裝。

　　5.根據權利要求1所述的一種電鍍廢水回用處理組合裝置，其特征在于，所述的RO反滲透膜管(9)由二支或多支管膜并聯安裝使用。

　　6.根據權利要求1所述的一種電鍍廢水回用處理組合裝置，其特征在于，所述的A攪拌機(3-1)和B攪拌機(4-1)的底座分別固定在氧化池(3)和反應池(4)池口的框架置中。

　　7.根據權利要求1所述的一種電鍍廢水回用處理組合裝置，其特征在于，所述的二只A藥劑桶(3-2)和二只B藥劑桶(4-2)分別固定在氧化池(3)和反應池(4)的池板上。

　　8.根據權利要求1所述的一種電鍍廢水回用處理組合裝置，其特征在于，所述的泵一出水管(2-2)、A加藥管(3-3)、B加藥管(4-2)、出液管(5-2)、泵二出水管(6-1)、過濾器出水管(7-2)、泵三出水管(8-1)、排污管(13)上均設置一閥門。

　　說明書

　　一種電鍍廢水回用處理組合裝置

　　技術領域

　　本實用新型涉及一種電鍍廢水回用處理組合裝置，屬電鍍廢水回用處理技術領域。

　　技術背景

　　隨著社會和經濟的不斷發展，水資源的日趨缺乏，節能減排、中水回用越來越得到重視，電鍍行業的廢水處理回用也逐漸興起。目前，還有部分電鍍廢水處理系統無法滿足排放和回用要求，需要升級改造，解決處理工程場地缺乏，存在設備結構復雜，改造工期長，運行費用高，處理運行不穩定，一次性投資大等缺點。

　　發明內容

　　本實用新型為克服上述之不足，考慮電鍍廢水處理回用裝置的優化組合，解決降低投資和運行成本，提供結構簡單，用地面積小，可操作性強的處理裝置，能滿足處理廢水回用于生產的要求，實現處理系統廢水零排放。

　　一種電鍍廢水回用處理組合裝置，包括調節池、提升泵一、氧化池、反應池、沉淀池、提升泵二、袋式過濾器、高壓泵、RO反滲透膜管、清水池，所述的調節池連接廢水管，而提升泵一的泵一進水管從調節池中引接、且泵一出水管接至氧化池;所述的氧化池、反應池、沉淀池為三池合建體、且氧化池與反應池之間的隔墻上部設A過流孔，反應池與沉淀池之間的隔墻下部設B過流孔，即三池相互貫通;所述的氧化池和反應池中分別設置A攪拌機和B攪拌機、且兩池上方分別設置二只A藥劑桶和二只B藥劑桶，并在二只A藥劑桶底部各引出一支A加藥管接入氧化池，二只B藥劑桶底部各引出一支B加藥管接入反應池;所述的沉淀池池口的內壁四周設有出水堰、且出水堰的出水口接出液管至提升泵二的進水口，將泵二出水管接入袋式過濾器上部的進水口;所述的袋式過濾器內置特殊布袋、且過濾器出水管接至高壓泵的進水口，將高壓泵出水管接至RO反滲透膜管上的二個膜管進水口;所述的RO反滲透膜管上的二個濃水口連接濃水管、且濃水管的另一端接至調節池，而二個產水口連接產水管、且產水管的另一端接至清水池，而清水池中的回用水管接至車間;所述的氧化池、反應池、沉淀池的池底分別設置A排污口、B排污口和C排污口、且分別接入排污管。

　　所述的一種電鍍廢水回用處理組合裝置，所述的調節池采用地下式的鋼砼結構澆筑，池口露出地面250mm，池內壁以環氧樹脂加玻璃絲布防腐。

　　所述的一種電鍍廢水回用處理組合裝置，所述的氧化池、反應池、沉淀池，采用地上式的三池合建結構，以鋼砼澆筑或鋼板焊制，池內壁用環氧樹脂加玻璃絲布防腐。

　　所述的一種電鍍廢水回用處理組合裝置，所述的袋式過濾器的筒體由不銹鋼焊制，內置的特殊布袋用聚酯纖維或純聚丙烯制成，在筒體內掛式安裝。

　　所述的一種電鍍廢水回用處理組合裝置，所述的RO反滲透膜管由二支或多支管膜并聯安裝使用。

　　所述的一種電鍍廢水回用處理組合裝置，所述的A攪拌機和B攪拌機的底座分別固定在氧化池和反應池池口的框架置中

　　所述的一種電鍍廢水回用處理組合裝置，所述的二只A藥劑桶和二只B藥劑桶分別固定在氧化池和反應池的池板上。

　　所述的一種電鍍廢水回用處理組合裝置，所述的泵一出水管、A加藥管、B加藥管、出液管、泵二出水管、過濾器出水管、高壓泵出水管、排污管上均設置一閥門。
