申請日2015.09.03

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/14

　　摘要

　　一種新型生活污水處理裝置，其中：依次包括粗格柵池、隔油沉渣池、預曝氣調節池、過濾池、消毒池、回用水池和污泥池，所述隔油沉渣池底部設有沉渣回路與污泥池連接，所述預曝氣調節池和過濾池之間還設有免維護的人工濕地，所述人工濕地在左右兩側分別設有第一均質排水裝置和第二均質排水裝置，所述第一均質排水裝置與第二均質排水裝置之間由上至下依次設有植被層、第一填料層、第二填料層、第三填料層。本實用新型處理能耗低，主要使用綠化用地，占地小，后續處理增加過濾池，多一層污水處理保障。

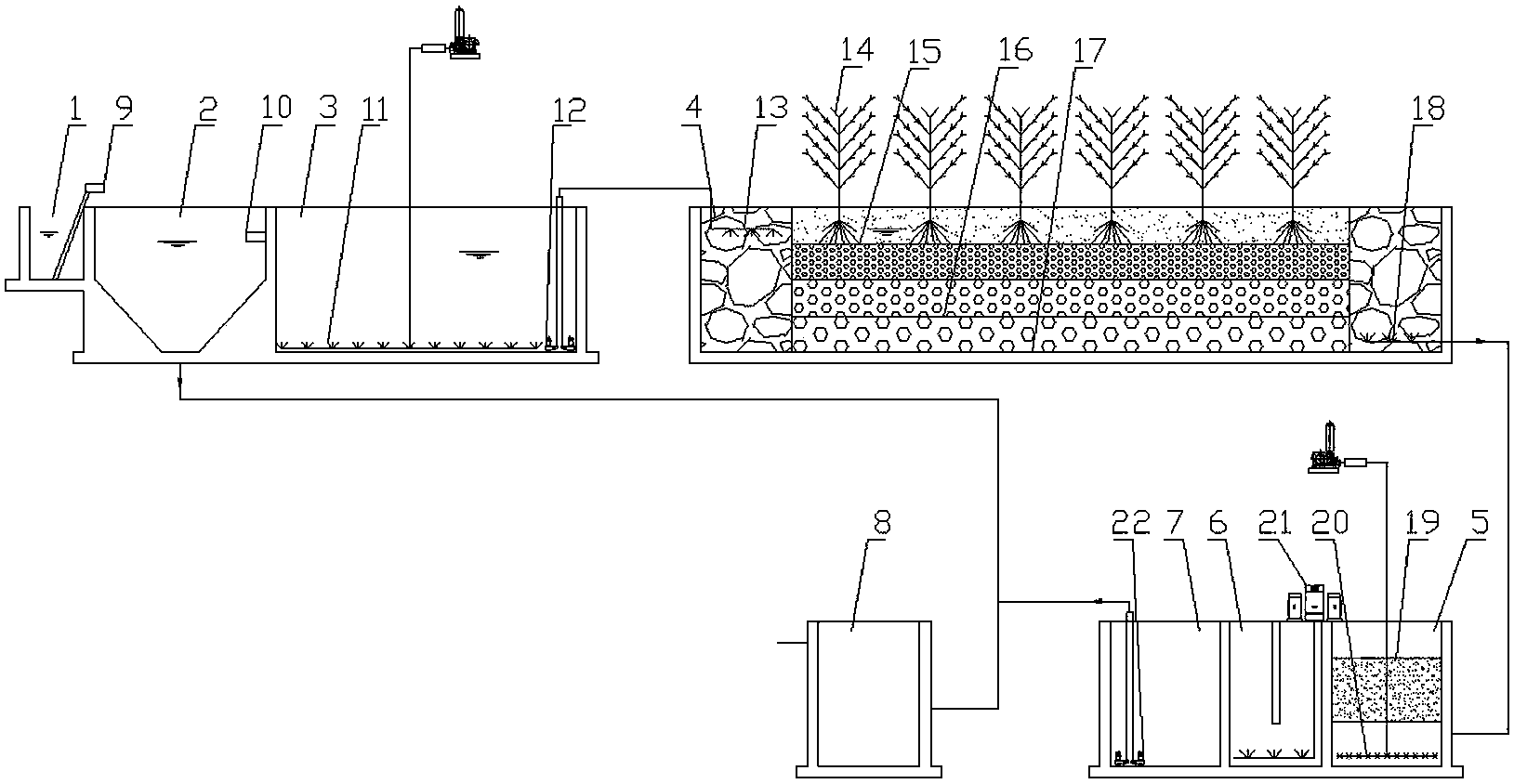

　　摘要附圖



　　權利要求書

　　1.一種新型生活污水處理裝置，其特征是：依次包括粗格柵池、隔油沉渣池、預曝氣調節池、過濾池、消毒池、回用水池和污泥池，所述隔油沉渣池底部設有沉渣回路與污泥池連接，所述預曝氣調節池和過濾池之間還設有免維護的人工濕地，所述人工濕地在左右兩側分別設有第一均質排水裝置和第二均質排水裝置，所述第一均質排水裝置與第二均質排水裝置之間由上至下依次設有植被層、第一填料層、第二填料層、第三填料層，所述第一填料層的填料粒徑小于第二填料層的填料粒徑，所述第二填料層的填料粒徑小于第三填料層的填料粒徑，所述預曝氣調節池底部設有預曝氣裝置和污水提升裝置，所述污水提升裝置與第一均質排水裝置連接，所述第二均質排水裝置與過濾池連接，所述過濾池中設有模板式過濾裝置以及底部的反沖洗裝置，所述消毒池上設有二氧化氯消毒裝置。

　　2.根據權利要求1所述的一種新型生活污水處理裝置，其特征是：所述粗格柵池中設有回轉式粗格柵。

　　3.根據權利要求1所述的一種新型生活污水處理裝置，其特征是：所述隔油沉渣池設有自動轉筒式除油裝置。

　　4.根據權利要求1所述的一種新型生活污水處理裝置，其特征是：所述回用水池里設有供回用水裝置。

　　說明書

　　一種新型生活污水處理裝置

　　技術領域

　　本實用新型涉及生活污水處理領域，特別是一種新型生活污水處理裝置。

　　背景技術

　　我國是農業大國，有八億農業人口，很多農村面臨生活污水失控的問題，由此帶來地表水質量嚴重下降，農村生活用水困難，人們的健康受到影響，生態平衡遭到破壞，這是目前農村改善生活環境遇到的難題。農村生活污水處理問題是當前農村環境綜合整治的重要內容。目前生活污水的生化處理技術已是十分成熟，可供選擇的工藝有普通活性污泥法、氧化溝法和人工濕地等，以及一些演變工藝。

　　人工濕地系統是一個完整的生態系統，它形成了內部的良好循環并具有較好的經濟效益和生態效益，具有投資低、出水水質好、抗沖擊力強、增加綠地面積、改善和美化生態環境、維護和運行費用低廉等優點。這項技術適合我國國情，尤其適合南方廣大中小城市、農村的污水處理，具有廣闊的應用前景。

　　現有技術中的人工濕地處理工藝使用厭氧、好氧和人工濕地處理工藝，占地多，且污水處理后直接排放，得不到有效回用處理。

　　發明內容

　　為了克服現有技術的上述缺點，本實用新型的目的是提供處理工藝耗能低、占地小且得到更好的污水處理、增加過濾工藝的一種新型生活污水處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：一種新型生活污水處理裝置，其中：依次包括粗格柵池、隔油沉渣池、預曝氣調節池、過濾池、消毒池、回用水池和污泥池，所述隔油沉渣池底部設有沉渣回路與污泥池連接，所述預曝氣調節池和過濾池之間還設有免維護的人工濕地，所述人工濕地在左右兩側分別設有第一均質排水裝置和第二均質排水裝置，所述第一均質排水裝置與第二均質排水裝置之間由上至下依次設有植被層、第一填料層、第二填料層、第三填料層，所述第一填料層的填料粒徑小于第二填料層的填料粒徑，所述第二填料層的填料粒徑小于第三填料層的填料粒徑，所述預曝氣調節池底部設有預曝氣裝置和污水提升裝置，所述污水提升裝置與第一均質排水裝置連接，所述第二均質排水裝置與過濾池連接，所述過濾池中設有模板式過濾裝置以及底部的反沖洗裝置，所述消毒池上設有二氧化氯消毒裝置。

　　作為本實用新型的進一步改進：所述粗格柵池中設有回轉式粗格柵。所述回轉式格柵主要由驅動裝置、耙齒機構、清刷機構組成，由一種獨特的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

　　作為本實用新型的進一步改進：所述隔油沉渣池設有自動轉筒式除油裝置。

　　與現有技術相比，本實用新型的有益效果是：

　　1、比現有技術中處理工藝能耗低，主要使用綠化用地，占地小。

　　2、污水處理在人工濕地進行，人工濕地使用高效人工濕地，污水經過植被層、小粒徑第一填料層、中粒第二徑填料層、大粒徑第三填料層，使污水處理得到更好的處理。

　　3、人工濕地后續處理增加過濾池，多一層污水處理保障。
