申請日2015.09.03
公開(公告)日2016.01.13
IPC分類號C02F9/14
摘要
一種新型化妝品廢水處理裝置，依次包括有粗格柵池、沉渣池、臭氧調節池、物化處理組、第一沉淀池、生物處理組、第二沉淀池、化學處理組、第三沉淀池、過濾池、脫色消毒池、回用水池和污泥池，所述物化處理組按廢水流向依次設有一體化氣浮裝置、一級反應池、二級反應池、三級反應池和四級反應池，所述生物處理組依次包括有厭氧池、水解酸化池和接觸氧化池，所述化學處理組為微電解池。本實用新型利用臭氧破壞表面活性基團，采用一體化氣浮裝置作為預處理，去除了大部分陰離子表面活性劑，避免了產生大量泡沫，增加預處理能力，使后續生化系統運行效果好。

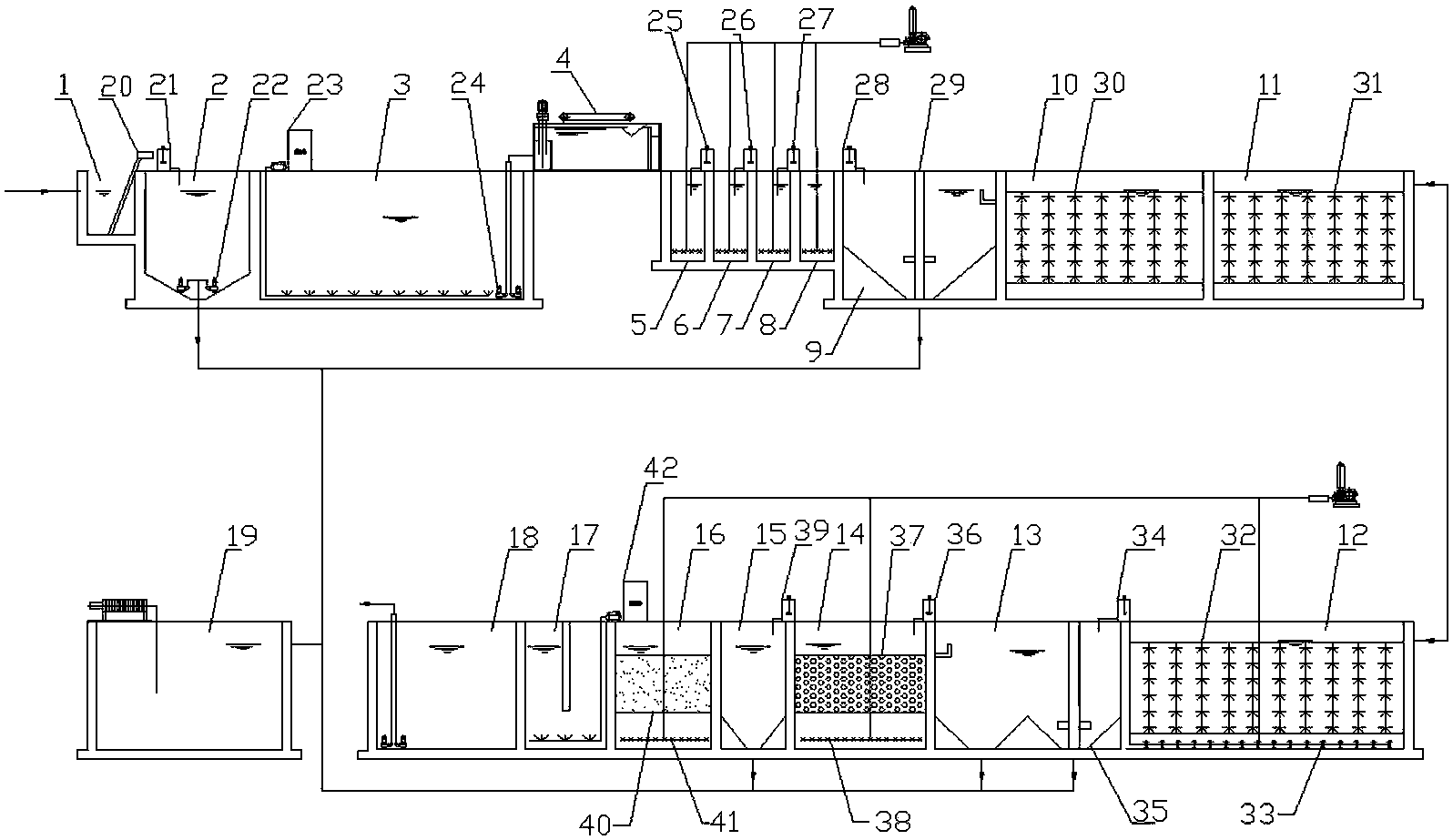

摘要附圖
權利要求書
1.一種新型化妝品廢水處理裝置，其特征是：依次包括有粗格柵池、沉渣池、臭氧調節池、物化處理組、第一沉淀池、生物處理組、第二沉淀池、化學處理組、第三沉淀池、過濾池、脫色消毒池、回用水池和污泥池，所述臭氧調節池上設有第一臭氧加藥裝置，所述第一臭氧加藥裝置包括有臭氧發生器和添藥裝置，所述臭氧發生器和添藥裝置設有管道伸入臭氧調節池底部，所述物化處理組按廢水流向依次設有一體化氣浮裝置、一級反應池、二級反應池、三級反應池和四級反應池、所述臭氧調節設有廢水提升裝置與一體化氣浮裝置相接，所述一級反應池、二級反應池、三級反應池分別設有第一酸加藥裝置、催化劑加藥裝置、氧化劑加藥裝置，所述一至四級反應池底部均設有曝氣底盤，所述生物處理組依次包括有厭氧池、水解酸化池和接觸氧化池，所述化學處理組為微電解池，所述微電解池內設有模板式微電解裝置以及底部設有第一反沖洗裝置，在入水口端設有第三酸加藥裝置，所述第一沉淀池和第二沉淀池內均設有污泥均勻沉降裝置和污泥排放回流裝置，所述第一沉淀池、第二沉淀池和第三沉淀池在各自入水口端分別設有第二酸加藥裝置、混凝加藥裝置和堿加藥裝置。
2.根據權利要求1所述的一種新型化妝品廢水處理裝置，其特征是：所述所述第一沉淀池、第二沉淀池和第三沉淀池底部設有支路與污泥池連接。
3.根據權利要求1所述的一種新型化妝品廢水處理裝置，其特征是：所述過濾池設有模板式過濾裝置以及第二反沖洗裝置。
4.根據權利要求1所述的一種新型化妝品廢水處理裝置，其特征是：所述脫色消毒池上設有第二臭氧加藥裝置。
說明書
一種新型化妝品廢水處理裝置
技術領域
本實用新型涉及化妝品廢水處理領域，特別是一種新型化妝品廢水處理裝置。
背景技術
化妝品可劃分為一般液態單元、膏霜乳液?jiǎn)卧⒎蹎卧�、氣霧劑及有機溶劑單元、蠟單元和其他單元等�；瘖y品的基礎潤膚原料主要分為：植物油類、蠟類、合成油脂和脂肪酸、脂肪醇和脂類;此外，還含有乳化劑、增稠劑、抗氧化劑、防腐殺菌劑和香精色素等�；瘖y品的生產操作單元一般是不連續的，可分為粉碎、研磨、粉末制品混合、、乳化和分散、分離和分級、物料輸送、加熱和冷卻、滅菌和消毒、產品的成型和包裝、溶劑的清洗等。除廠內生活污水外，化妝品生產廢水主要來源如下：1.清洗沖洗廢水，如產品或中間產物的精制過程中的洗滌水，更換產品或是間歇反應時反應設備或反應釜的洗滌用水、洗瓶水等，其中主要成分是原料、產品及中間產物和副產物等;2.產品加工過程工藝排水，生產過程中形成的廢水如蒸餾殘液、結晶母液、過濾母液等廢水。香水類化妝品采用的酒精溶劑需經過加高錳酸鉀鼓氣過濾、加過氧化氫、加活性炭以及加入香料的步驟。
化妝品生產廢水具有如下主要特點;1.廢水水量一般不大，但污染物濃度高;2.廢水成分復雜;3.生物難降解物質多;4.有毒有害物質多。
現有技術中處理化妝品廢水時，進水陰離子表面活性劑高，容易產生氣泡，使氣泡溢出，同時廢水生化性低，使生化系統癱瘓。
發明內容
為了克服現有技術的上述缺點，本實用新型的目的是提供增加預處理能力，避免產生大量泡沫的一種新型化妝品廢水處理裝置。
本實用新型解決其技術問題所采用的技術方案是：一種新型化妝品廢水處理裝置，其中：依次包括有粗格柵池、沉渣池、臭氧調節池、物化處理組、第一沉淀池、生物處理組、第二沉淀池、化學處理組、第三沉淀池、過濾池、脫色消毒池、回用水池和污泥池，所述臭氧調節池上設有第一臭氧加藥裝置，所述第一臭氧加藥裝置包括有臭氧發生器和添藥裝置，所述臭氧發生器和添藥裝置設有管道伸入臭氧調節池底部，所述物化處理組按廢水流向依次設有一體化氣浮裝置、一級反應池、二級反應池、三級反應池和四級反應池、所述臭氧調節設有廢水提升裝置與一體化氣浮裝置相接，所述一級反應池、二級反應池、三級反應池分別設有第一酸加藥裝置、催化劑加藥裝置、氧化劑加藥裝置，所述一至四級反應池底部均設有曝氣底盤，所述生物處理組依次包括有厭氧池、水解酸化池和接觸氧化池，所述化學處理組為微電解池，所述微電解池內設有模板式微電解裝置以及底部設有第一反沖洗裝置，在入水口端設有第三酸加藥裝置，所述第一沉淀池和第二沉淀池內均設有污泥均勻沉降裝置和污泥排放回流裝置，所述第一沉淀池、第二沉淀池和第三沉淀池在各自入水口端分別設有第二酸加藥裝置、混凝加藥裝置和堿加藥裝置。
作為本實用新型的進一步改進：所述第一沉淀池、第二沉淀池和第三沉淀池底部設有支路與污泥池連接。
作為本實用新型的進一步改進：所述粗格柵池設有回轉式粗格柵。所述回轉式格柵由一種獨特的耙齒裝配成一組回轉鏈，在電機減速器的轉動下經鏈輪傳動驅耙齒鏈，進行回轉運動，耙齒鏈的下部浸沒于排水溝槽中，當耙齒按工作方向運動時每排橫軸耙齒即把液體中的固態顆�；螂s物從液體中分離出來。
作為本實用新型的進一步改進：所述沉渣池底部設有沉渣排放裝置，所述沉渣排放裝置設有一支路與污泥池連接。
作為本實用新型的進一步改進：所述厭氧池、水解酸化池、接觸氧化池內分別設有第一組合生物填料、第二組合生物填料和第三組合生物填料，所述接觸氧化池底部還設有曝氣裝置。
作為本實用新型的進一步改進：所述過濾池設有模板式過濾裝置以及第二反沖洗裝置。
作為本實用新型的進一步改進：所述脫色消毒池上設有第二臭氧加藥裝置。
與現有技術相比，本實用新型的有益效果是：增加臭氧調節池，在臭氧調節池內用臭氧破壞表面活性基團，去除大量表面活性劑，同時采用一體化氣浮裝置作為預處理，去除了大部分陰離子表面活性劑，避免了產生大量泡沫，前處理增加預處理能力，增加可生化性，使后續生化系統運行效果好。增加微電解池，使出水更加穩定，達到排放標準。
