申請日2015.09.03

　　公開(公告)日2016.02.10

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種一體式生物轉籠污水處理裝置，其包括一體設置的緩沖加藥室、旋流分離室、生物反應室以及澄清分離室;其中，所述緩沖加藥室的上部設有一進水管，其內設有一攪拌器;所述旋流分離室位于緩沖加藥室的下方，其內設有一旋流分離器;所述旋流分離室、生物反應室和澄清分離室依次并排設置，且旋流分離室和生物反應室的上部相連通，生物反應室和澄清分離室的下部相連通;所述生物反應室的頂部樞接有一生物轉籠;所述生物轉籠上連接有一傳動裝置;所述澄清分離室的上部設有一出水管。本實用新型具有處理效果好、占地面積小、且能耗低等諸多優點。

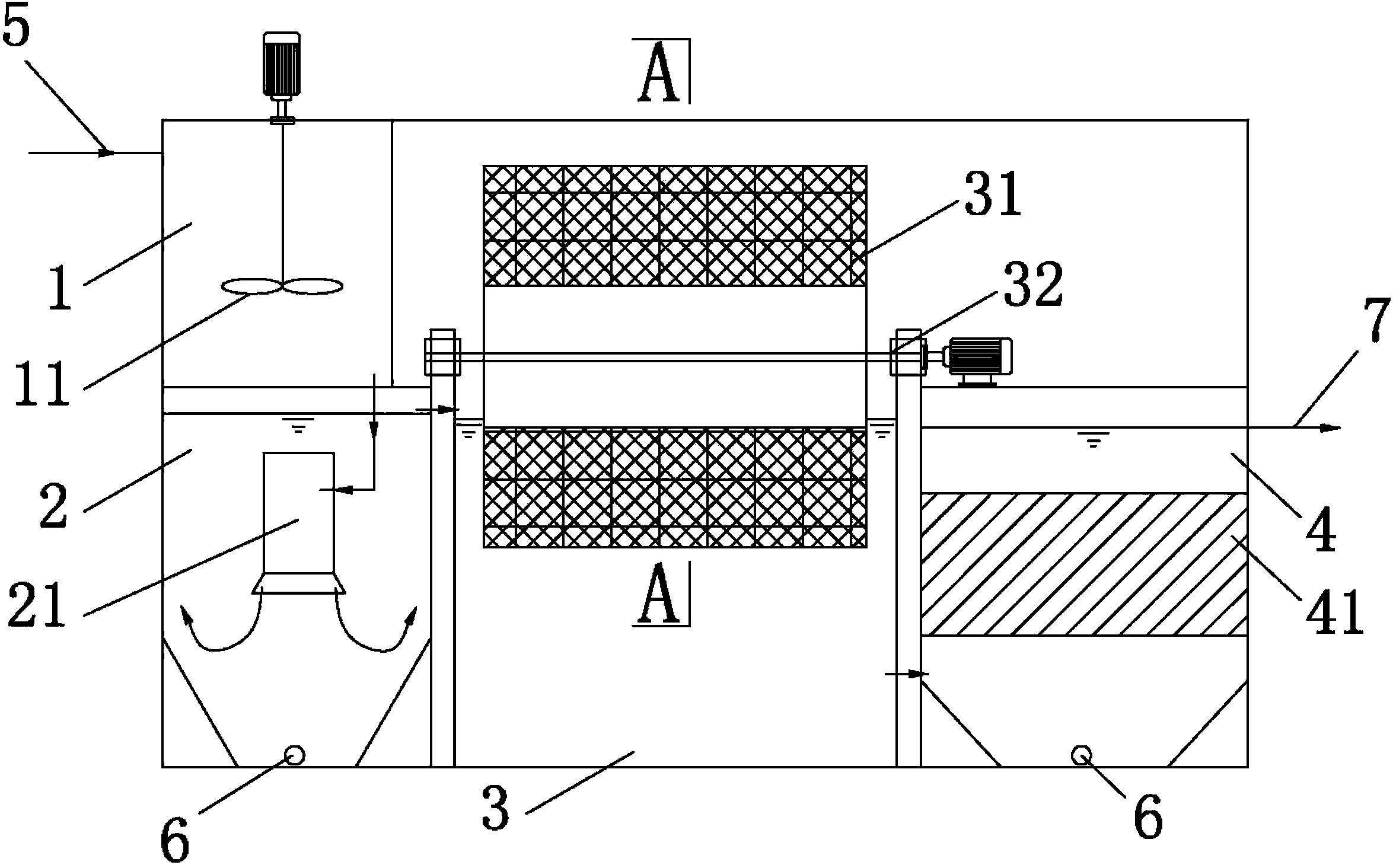

　　摘要附圖



　　權利要求書

　　1.一種一體式生物轉籠污水處理裝置，其特征在于：包括一體設置的緩沖加藥室、旋流分離室、生物反應室以及澄清分離室;其中，所述緩沖加藥室的上部設有一進水管，其內設有一攪拌器;所述旋流分離室位于緩沖加藥室的下方，其內設有一旋流分離器;所述旋流分離室、生物反應室和澄清分離室依次并排設置，且旋流分離室和生物反應室的上部相連通，生物反應室和澄清分離室的下部相連通;所述生物反應室的頂部樞接有一生物轉籠;所述生物轉籠上連接有一傳動裝置;所述澄清分離室的上部設有一出水管。

　　2.如權利要求1所述的一體式生物轉籠污水處理裝置，其特征在于：所述生物轉籠內填充有PP生物活性填料層。

　　3.如權利要求1所述的一體式生物轉籠污水處理裝置，其特征在于：所述旋流分離室和澄清分離室的底部分別設有一排泥砂管。

　　4.如權利要求1所述的一體式生物轉籠污水處理裝置，其特征在于：所述澄清分離室內設有斜板填料，所述出水管位于斜板填料上方。

　　說明書

　　一種一體式生物轉籠污水處理裝置

　　【技術領域】

　　本實用新型涉及一種污水處理裝置，具體涉及一種一體式生物轉籠污水處理裝置，屬于環保設備技術領域。

　　【背景技術】

　　鄉鎮污水存在泥砂、油脂類含量高等特點。生物處理在鄉鎮污水處理過程中應用較多，其能滿足鄉鎮污水有機物含量低的特點，還具有能耗小，系統啟動快等特點。然而，現有技術的生物處理設備大都存在結構復雜，占地面積大，處理效率低且能耗高等缺陷。

　　因此，為解決上述技術問題，確有必要提供一種創新的一體式生物轉籠污水處理裝置，以克服現有技術中的所述缺陷。

　　【實用新型內容】

　　為解決上述問題，本實用新型的目的在于提供一種處理效果好、占地面積小、且能耗低的一體式生物轉籠污水處理裝置。

　　為實現上述目的，本實用新型采取的技術方案為：一種一體式生物轉籠污水處理裝置，其包括一體設置的緩沖加藥室、旋流分離室、生物反應室以及澄清分離室;其中，所述緩沖加藥室的上部設有一進水管，其內設有一攪拌器;所述旋流分離室位于緩沖加藥室的下方，其內設有一旋流分離器;所述旋流分離室、生物反應室和澄清分離室依次并排設置，且旋流分離室和生物反應室的上部相連通，生物反應室和澄清分離室的下部相連通;所述生物反應室的頂部樞接有一生物轉籠;所述生物轉籠上連接有一傳動裝置;所述澄清分離室的上部設有一出水管。

　　本實用新型的一體式生物轉籠污水處理裝置進一步設置為：所述生物轉籠內填充有PP生物活性填料層。

　　本實用新型的一體式生物轉籠污水處理裝置進一步設置為：所述旋流分離室和澄清分離室的底部分別設有一排泥砂管。

　　本實用新型的一體式生物轉籠污水處理裝置還設置為：所述澄清分離室內設有斜板填料，所述出水管位于斜板填料上方。

　　與現有技術相比，本實用新型具有如下有益效果：

　　1、有效結合預處理和生物反應單元，可有效出去泥砂、油脂、氮磷和有機物，對鄉鎮污水處理出水效果好。

　　2、高效、穩定、運行成本低(電耗為傳統生物裝盤法的60%作用)、運行維護簡單。

　　3、預處理采用重力旋流分離，無需動力作用，節約能耗。

　　4、生物段采用慢速生物轉輪，能耗低;其填料比表面積大，微生物生長空間大，空氣接觸面積大;環形空心結構保證填料轉籠內外兩側和空氣接觸，提高氧傳遞效率;污泥產量低，污泥含水率低。

　　5、容積負荷高，解決了傳統轉盤/轉籠有機負荷低的不足，減少占地面積。
