申請日2015.09.30

　　公開(公告)日2016.04.06

　　IPC分類號B01D21/02

　　摘要

　　本實用新型涉及污水處理技術領域，公開了一種污水處理沉淀池結構，包括支撐架、沉淀池殼體，沉淀池殼體的下端設有集泥斗，所述的沉淀池殼體呈立方體結構，沉淀池殼體內設有若干呈立方體結構的斜板分離單元，沉淀池殼體上端相對內壁上分別設有固定條，沉淀池殼體側面設有進水管，沉淀池殼體上端側面設有出水管;斜板分離單元包括兩塊平行的連接板，連接板之間設有若干排截面呈倒V形的斜板，相鄰兩排斜板之間錯位分布，連接板的上端向外延伸形成擋檐，擋檐與固定條之間通過螺栓連接。本實用新型具有采用拼裝式結構，安裝、維修更加方便，沉淀效率高的有益效果。

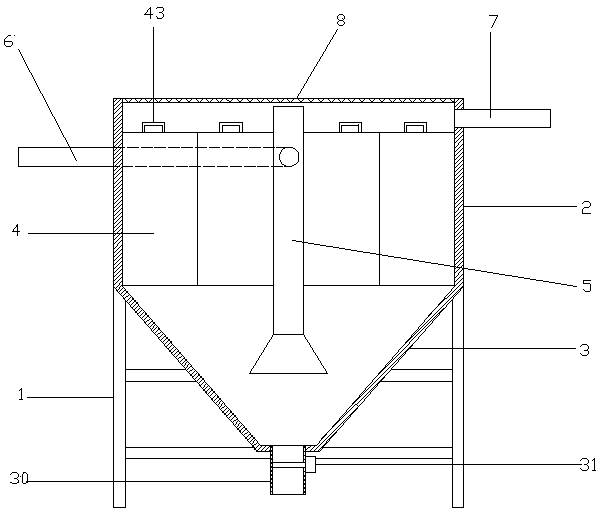

　　摘要附圖



　　權利要求書

　　1.一種污水處理沉淀池結構，包括支撐架、沉淀池殼體，所述沉淀池殼體的下端設有集泥斗，其特征是，所述的沉淀池殼體呈立方體結構，所述的沉淀池殼體內設有若干呈立方體結構的斜板分離單元，所述沉淀池殼體上端相對內壁上分別設有固定條，所述沉淀池殼體側面設有進水管，沉淀池殼體上端側面設有出水管;所述的斜板分離單元包括兩塊平行的連接板，連接板之間設有若干排截面呈倒V形的斜板，相鄰兩排斜板之間錯位分布，所述連接板的上端向外延伸形成擋檐，所述的擋檐與固定條之間通過螺栓連接。

　　2.根據權利要求1所述的污水處理沉淀池結構，其特征是，所述沉淀池殼體的中間部位設有上下貫通的矩形水槽，矩形水槽的上端高出液面，矩形水槽的下端伸入集泥斗內，所述的進水管與矩形水槽的上端側面連通。

　　3.根據權利要求1所述的污水處理沉淀池結構，其特征是，所述沉淀池殼體內壁位于固定條下方設有豎直的滑軌，所述連接板的外側面上設有可沿著滑軌滑動的滾輪。

　　4.根據權利要求1或3所述的污水處理沉淀池結構，其特征是，所述擋檐的上側設有提手。

　　5.根據權利要求1所述的污水處理沉淀池結構，其特征是，所述的集泥斗的底部設有排泥管，所述的排泥管上設有閥門。

　　6.根據權利要求1所述的污水處理沉淀池結構，其特征是，所述沉淀池殼體上端設有防護網。

　　說明書

　　污水處理沉淀池結構

　　技術領域

　　本實用新型涉及污水處理設備技術領域，尤其涉及一種污水處理沉淀池結構。

　　背景技術

　　目前水資源不斷匱乏，人們對污水處理、回收、利用越來越重視。污水處理中經常用到沉淀池，沉淀池是對污水中的固體顆粒物、沉淀物進行初步分離，污水經過沉淀池后，污水中的固體顆粒物會沉淀到沉淀池的底部，固體顆粒物在沉淀池底部的聚集形成濃縮的淤泥層，需要定期清理沉淀池底部的濃縮污泥層。目前的沉淀池都是整體式設計的，當沉淀池內局部損壞后維修很麻煩，維修成本很高。

　　實用新型內容

　　本實用新型為了現有現有技術中的沉淀池安裝、維修不方便的不足，提供了一種采用拼裝式結構，安裝、維修更加方便，沉淀效率高的污水處理沉淀池結構。

　　為了實現上述目的，本實用新型采用如下技術方案：

　　一種污水處理沉淀池結構，包括支撐架、沉淀池殼體，所述沉淀池殼體的下端設有集泥斗，所述的沉淀池殼體呈立方體結構，所述的沉淀池殼體內設有若干呈立方體結構的斜板分離單元，所述沉淀池殼體上端相對內壁上分別設有固定條，所述沉淀池殼體側面設有進水管，沉淀池殼體上端側面設有出水管;所述的斜板分離單元包括兩塊平行的連接板，連接板之間設有若干排截面呈倒V形的斜板，相鄰兩排斜板之間錯位分布，所述連接板的上端向外延伸形成擋檐，所述的擋檐與固定條之間通過螺栓連接。污水從進水管進入沉淀池殼體內，大顆粒固體直接沉淀到集泥斗內，污水受到斜板的作用，懸浮顆粒物沿著斜板下側積聚并在重力的作用下沉淀到集泥斗內，沉淀后的水從排水管排出;斜板分離單元作為一個標準模塊，可以根據沉淀池殼體大小選擇需要的安裝數量，通用性強，同時安裝、拆卸、維修都非常方便。

　　作為優選，所述沉淀池殼體的中間部位設有上下貫通的矩形水槽，矩形水槽的上端高出液面，矩形水槽的下端伸入集泥斗內，所述的進水管與矩形水槽的上端側面連通。污水從進水管先進入矩形水槽內，然后從矩形水槽的下端進入沉淀池殼體內，水流再向上流動從排水管排出，矩形水槽一方面能減小污水從進水管出來時的流速，同時延長水流的流動路徑，同時水流的流動方向改變，水流動能損失，流動更加平緩，更加有利于顆粒物、懸浮物沉淀。

　　作為優選，所述擋檐的上側設有提手。提手便于斜板分離單元的安裝和取出。

　　作為優選，所述沉淀池殼體內壁位于固定條下方設有豎直的滑軌，所述連接板的外側面上設有可沿著滑軌滑動的滾輪�；�輪和滑軌配合，減小連接板外側壁與沉淀池內壁的摩擦力，減小斜板分離單元從沉淀池殼體內取出時的阻力。

　　作為優選，所述的集泥斗的底部設有排泥管，所述的排泥管上設有閥門。當集泥斗內的污泥較多的時候，打開排泥管清理污泥。

　　作為優選，所述沉淀池殼體上端設有防護網。防護網是為了防止人掉落到沉淀池內，起到安全保護的作用。

　　因此，本實用新型具有采用拼裝式結構，安裝、維修更加方便，沉淀效率高的有益效果。
