申請日2015.09.30

　　公開(公告)日2016.03.23

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種高效節能污泥脫水器，包括機架以及依次設于機架上的電機、軸承箱、離心篩和泥漿入口管，所述電機通過主軸與軸承箱連接，所述主軸上安裝有彈性聯軸器，所述離心篩安裝于主軸上，所述泥漿入口管安裝于離心篩中心。本實用新型公開的一種高效節能污泥脫水器，結構簡單，電機帶動離心篩轉動，離心篩運轉進行泥水分離，泥水分離效率高，濾出水品質高，處理出的渣泥進入渣泥斗，渾水進入渾水斗，污泥處理周期短，維護成本低。

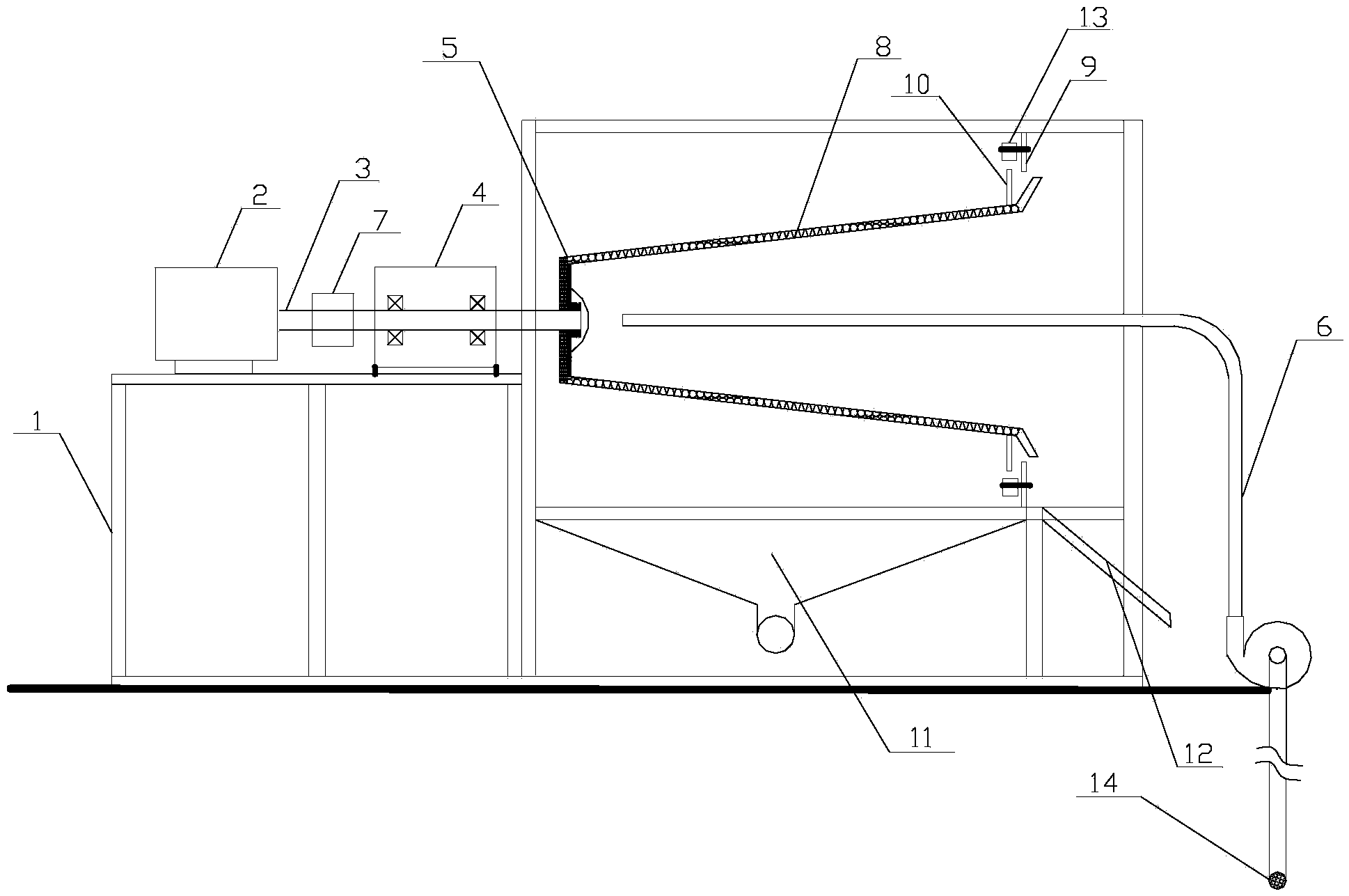

　　摘要附圖



　　權利要求書

　　1.一種高效節能污泥脫水器，其特征在于：包括機架以及依次設于機架上的電機、軸承箱、離心篩和泥漿入口管，所述電機通過主軸與軸承箱連接，所述主軸上安裝有彈性聯軸器，所述離心篩安裝于主軸上，所述泥漿入口管安裝于離心篩中心。

　　2.根據權利要求1所述的一種高效節能污泥脫水器，其特征在于：所述離心篩包括濾網、篩底座和頸圈，所述濾網的喇叭口安裝有頸圈，所述篩底座安裝于機架上。

　　3.根據權利要求1所述的一種高效節能污泥脫水器，其特征在于：所述離心篩下方安裝有渾水斗。

　　4.根據權利要求1所述的一種高效節能污泥脫水器，其特征在于：所述離心篩右側安裝有渣泥斗。

　　5.根據權利要求1所述的一種高效節能污泥脫水器，其特征在于：所述離心篩端口安裝有穩向輪，所述穩向輪安裝于篩底座上。

　　6.根據權利要求5所述的一種高效節能污泥脫水器，其特征在于：所述穩向輪的數量為三個。

　　7.根據權利要求1所述的一種高效節能污泥脫水器，其特征在于：所述泥漿入口管安裝有球形過濾網。

　　說明書

　　一種高效節能污泥脫水器

　　技術領域

　　本實用新型涉及污泥脫水器，具體地說是一種高效節能污泥脫水器。

　　背景技術

　　污泥是污水和污水處理過程所產生的固體沉淀物質。未來10年將是我國污水處理市場的黃金時代，將建成上千座污水處理廠。每座污水處理廠每天要排放含水約99.2%的剩余污泥數百乃至上萬噸，這些數量巨大的污泥將成為未來急需處理的難題。污泥處理技術包括了污泥的濃縮、脫水和干燥三方面的技術。目前，污泥脫水設備普遍存在著結構復雜，泥水分離效率低，濾出水品質差，污泥處理周期長，維護成本高等特點。

　　實用新型內容

　　本實用新型的目的是克服上述現有技術中存在的不足，解決目前存在的技術缺陷，本實用新型公開了一種高效節能污泥脫水器。

　　本實用新型所采用的技術方案是：

　　一種高效節能污泥脫水器，包括機架以及依次設于機架上的電機、軸承箱、離心篩和泥漿入口管，所述電機通過主軸與軸承箱連接，所述主軸上安裝有彈性聯軸器，所述離心篩安裝于主軸上，所述泥漿入口管安裝于離心篩中心。

　　進一步的，所述離心篩包括濾網、篩底座和頸圈，所述濾網的喇叭口安裝有頸圈，所述篩底座安裝于機架上。

　　進一步的，所述離心篩下方安裝有渾水斗。

　　進一步的，所述離心篩右側安裝有渣泥斗。

　　進一步的，所述離心篩端口安裝有穩向輪，所述穩向輪安裝于篩底座上。

　　進一步的，所述穩向輪的數量為三個。

　　進一步的，所述泥漿入口管安裝有球形過濾網。

　　本實用新型的有益效果是，

　　本實用新型公開的一種高效節能污泥脫水器，結構簡單，電機帶動離心篩轉動，離心篩運轉進行泥水分離，泥水分離效率高，濾出水品質高，處理出的渣泥進入渣泥斗，渾水進入渾水斗，污泥處理周期短，維護成本低。

　　下面結合附圖對本實用新型作進一步詳細描述。
