申請日2015.09.30

　　公開(公告)日2016.03.23

　　IPC分類號C02F9/02; B01D36/02

　　摘要

　　本實用新型涉及紡織設備技術領域，更具體地，涉及一種噴水織機廢水處理設備，包括集水箱，所述集水箱的上部設有進水口、下部設有出水口，所述集水箱內設有若干層呈階梯狀布置的過濾結構，每層所述過濾結構在集水箱內相應形成一過濾腔，所述進水口設置于最高層的過濾結構所在過濾腔的上方，每個所述過濾腔下端設有排水孔，經過每一位于上一層過濾結構所在過濾腔的廢水從所述排水孔進入位于下一層過濾結構所在的過濾腔中，所述出水口設置于最低層過濾結構所在過濾腔的底部。本實用新型噴水織機廢水處理設備的結構簡單，通過階梯狀設置的過濾結構，將廢水多次遞進過濾，對噴水織機產生的廢水的過濾效果好，凈水效率高。

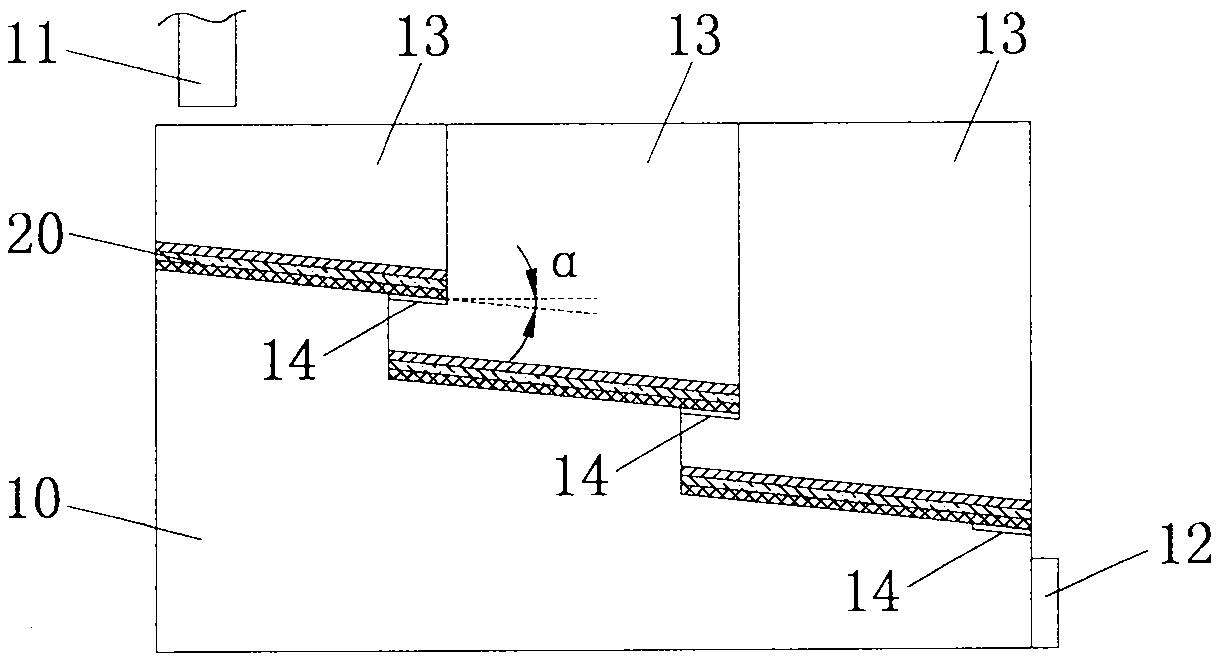

　　摘要附圖



　　權利要求書

　　1.一種噴水織機廢水處理設備，包括集水箱，所述集水箱的上部設有進水口、下部設有出水口，其特征在于，所述集水箱內設有若干層呈階梯狀布置的過濾結構，每層所述過濾結構在集水箱內相應形成一過濾腔，所述進水口設置于最高層的過濾結構所在過濾腔的上方，每個所述過濾腔下端設有排水孔，經過每一位于上一層過濾結構所在過濾腔的廢水從所述排水孔進入位于下一層過濾結構所在的過濾腔中，所述出水口設置于最低層過濾結構所在過濾腔的底部。

　　2.根據權利要求1所述的噴水織機廢水處理設備，其特征在于，所述過濾結構在所在過濾腔內向?qū)��?yīng)排水孔向下傾斜設置。

　　3.根據權利要求2所述的噴水織機廢水處理設備，其特征在于，所述過濾結構與水平方向的夾角為α，8°≤α≤16°。

　　4.根據權利要求1所述的噴水織機廢水處理設備，其特征在于，所述過濾結構從上至下依次包括濾網層、纖維層以及格柵層，所述濾網層、纖維層以及格柵層依次從上到下布設于過濾結構所在過濾腔內的底部。

　　5.根據權利要求4所述的噴水織機廢水處理設備，其特征在于，所述濾網層的網格目數為260～380目。

　　6.根據權利要求4所述的噴水織機廢水處理設備，其特征在于，所述格柵層為柵隙為40～50mm的細格柵層。

　　7.根據權利要求1至6任一項所述的噴水織機廢水處理設備，其特征在于，所述集水箱內的相鄰過濾腔之間通過隔板分隔，所述隔板與集水箱內壁可拆連接。

　　8.根據權利要求7所述的噴水織機廢水處理設備，其特征在于，所述進水口內設有控制閥。

　　說明書

　　一種噴水織機廢水處理設備

　　技術領域

　　本實用新型涉及紡織設備技術領域，更具體地，涉及一種噴水織機廢水處理設備。

　　背景技術

　　無梭織機共同的基本特點是將緯紗卷裝從梭子中分離出來，或是僅攜帶少量的緯紗以小而輕的引緯器代替大而重的梭子，為高速引緯提供了有利的條件。噴水織機屬于無梭織機的一種，噴水織機屬于噴射織機，是利用水作為引緯介質，通過噴射水流對緯紗產生摩擦牽引力，使固定筒子上的緯紗引入梭口。由于水流的集聚性較好，噴水織機上沒有任何防水流擴散裝置，即使這樣它的筘幅也能達到兩米多。噴水織機的水流集束性好，加之水對緯紗的摩擦牽引力也大，因此使噴水織機的緯紗飛行速度、織機速度都居各類織機之首。

　　噴水織機在織造的同時會產生大量含有紡織纖維的廢水，在此過程中，需要對廢水進行回收，以避免對機器設備造成腐蝕，影響機器的使用壽命。同時，也為了節省噴水織機所消耗的水。

　　現有一種吸水裝置，包括收集裝置、引風機以及設在兩者之間的氣水分離裝置，但是這種裝置結構復雜，安裝繁瑣，且成本高，占地面積大。再有，也一般會將廢水處理后再進行使用，由于噴水織機對水的消耗量非常大，這就需要水處理設備具有極高的處理效率，然而廢水中大量的紡織纖維極易快速堵塞水處理設備，水處理設備經常高壓運行或者時常進行除污作業，影響紡織生產的效率。

　　實用新型內容

　　本實用新型為克服上述現有技術所述的至少一種缺陷，提供一種噴水織機廢水處理設備的結構簡單，通過階梯狀設置的過濾結構，將廢水多次遞進過濾，對噴水織機產生的廢水的過濾效果好，凈水效率高。

　　為解決上述技術問題，本實用新型采用的技術方案是：

　　提供一種噴水織機廢水處理設備，包括集水箱，所述集水箱的上部設有進水口、下部設有出水口，所述集水箱內設有若干層呈階梯狀布置的過濾結構，每層所述過濾結構在集水箱內相應形成一過濾腔，所述進水口設置于最高層的過濾結構所在過濾腔的上方，每個所述過濾腔下端設有排水孔，經過每一位于上一層過濾結構所在過濾腔的廢水從所述排水孔進入位于下一層過濾結構所在的過濾腔中，所述出水口設置于最低層過濾結構所在過濾腔的底部。

　　改進之一，所述過濾結構在所在過濾腔內向?qū)��?yīng)排水孔向下傾斜設置，以便廢水能夠均 勻流經過濾結構的整個平面，增加其實用性能，并且進一步增加過濾凈化的效率。

　　優選地，所述過濾結構與水平方向的夾角為α，8°≤α≤16°。所設置的傾斜角度應當適度，經過大量的試驗證明，當α>16°時，廢水過多積壓于過濾結構上，影響過濾的水質;當α小于8°時，不能充分利用過濾結構的整個平面，使用率低。

　　改進之二，所述過濾結構從上至下依次包括濾網層、纖維層以及格柵層，所述濾網層、纖維層以及格柵層依次從上到下布設于過濾結構所在過濾腔內的底部。優選地，所述濾網層的網格目數為260～380目;所述格柵層為柵隙為40～50mm的細格柵層。

　　廢水從濾網層經過時，首先被濾除較長的纖維和顆粒物，再?gòu)睦w維層經過，被濾除較短的纖維和細小顆粒物，最后再次從格柵層經過，進行最后的潔凈過濾，且底下格柵層還起到支撐的作用，保證過濾結構的穩定性。

　　改進之三，所述集水箱內的相鄰過濾腔之間通過隔板分隔，所述隔板與集水箱內壁可拆連接，以便清洗或更換過濾結構，使用便捷。

　　改進之四，所述進水口內設有控制閥，便于控制廢水的排出。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型噴水織機廢水處理設備通過在集水箱內設置多層呈階梯狀布置的過濾結構，將進入集水箱內的廢水多次遞進過濾，對噴水織機產生的廢水的過濾效果好，凈水效率高，且便于收集回收利用。該噴水織機廢水處理設備的結構簡單，生產及制造簡便，符合環保要求，適于推廣應用。
