申請日2015.09.30

　　公開(公告)日2016.03.30

　　IPC分類號C02F7/00

　　摘要

　　本實用新型公開了一種污水廠用防堵塞射流曝氣器，屬于曝氣處理設備技術領域。一種污水廠用防堵塞射流曝氣器包括吸水管段、漸縮管段、喉管段和漸擴管段，吸水管段側面上設有吸氣管段，吸氣管段靠近吸水管段的一端為吸氣出口、另一端為吸氣進口，所述吸氣管段傾斜向下設置在吸水管段上，吸氣管段的軸線與吸水管段的軸線之間的夾角大于0°小于90°。本實用新型將吸氣管段傾斜向下設置在吸水管段上，這樣可增大吸氣管段和吸水管段之間的面積，也就是增大了吸氣出口的面積，從而使吸氣進口和噴射口之間的空間變大，這樣污水中的雜物就不容易集結在吸氣出口與噴射口之間，吸氣管就不容易堵塞，從而解決了現有技術射流曝氣器容易堵塞的技術問題。

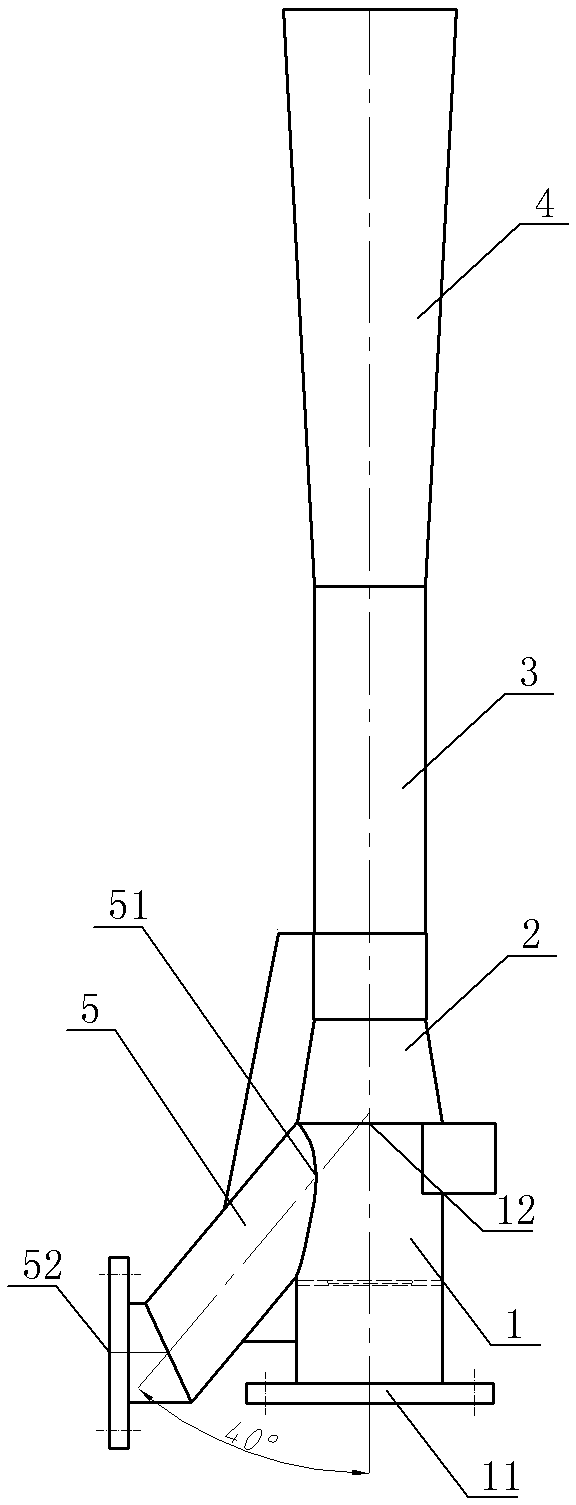

　　摘要附圖



　　權利要求書

　　1.一種污水廠用防堵塞射流曝氣器，包括從下至上依次設置的吸水管段(1)、漸縮管段(2)、喉管段(3)和漸擴管段(4)，吸水管段(1)的下端為吸水口(11)、上端為噴射口(12)，吸水管段(1)側面上設有吸氣管段(5)，吸氣管段(5)靠近吸水管段的一端為吸氣出口(51)、另一端為吸氣進口(52)，其特征在于：所述吸氣管段(5)傾斜向下設置在吸水管段(1)上，所述吸氣管段(5)的軸線與吸水管段(1)的軸線之間的夾角大于0°小于90°。

　　2.根據權利要求1所述的污水廠用防堵塞射流曝氣器，其特征在于：所述吸氣管段(5)的軸線與吸水管段(1)的軸線之間的夾角大小在30°至50°之間。

　　3.根據權利要求2所述的污水廠用防堵塞射流曝氣器，其特征在于：所述吸氣管段(5)的軸線與吸水管段(1)的軸線之間的夾角為40°。

　　4.根據權利要求1或2或3所述的污水廠用防堵塞射流曝氣器，其特征在于：所述吸氣管段(5)的長度范圍為80-200mm。

　　5.根據權利要求1或2或3所述的污水廠用防堵塞射流曝氣器，其特征在于：所述吸氣管段(5)的直徑范圍為89-219mm。

　　說明書

　　一種污水廠用防堵塞射流曝氣器

　　技術領域

　　本實用新型涉及一種射流曝氣器，尤其是一種污水廠用防堵塞射流曝氣器，屬于曝氣處理設備技術領域。

　　背景技術

　　曝氣器是給排水曝氣充氧的必備設備，曝氣射流器一般是通過和水泵的鏈接，接入空氣導通管，實現水流噴射而出產生細小水泡，而水泡中含有空氣，從而達到曝氣的效果�，F(xiàn)有技術的射流曝氣器的結構如圖1所示，其包括從下至上依次設置的吸水管段、漸縮管段、喉管段和漸擴管段，吸水管段的下端為吸水口、上端為噴射口，吸水管段側面上設有吸氣管段，吸氣管段的軸線與吸水管段的軸線垂直設置，吸氣管段靠近吸水管段的一端為吸氣出口、另一端為吸氣進口。這種射流曝氣器中，由于吸氣管段與吸水管段垂直設置，吸氣出口與噴射口的距離很近，導致噴射口處空間狹小，在污泥濃度相對比較高的工況下，污水中的纏繞物、顆粒物容易集結在吸氣出口與噴射口之間，這樣吸氣管就很容易被堵塞，從而造成曝氣器堵塞，影響其正常使用。

　　發明內容

　　本實用新型的目的在于提供一種污水廠用防堵塞射流曝氣器，以解決現有技術的射流曝氣器因噴射口處空間狹小容易造成堵塞的技術問題。

　　本實用新型采用如下技術方案：一種污水廠用防堵塞射流曝氣器，包括從下至上依次設置的吸水管段、漸縮管段、喉管段和漸擴管段，吸水管段的下端為吸水口、上端為噴射口，吸水管段側面上設有吸氣管段，吸氣管段靠近吸水管段的一端為吸氣出口、另一端為吸氣進口，所述吸氣管段傾斜向下設置在吸水管段上，所述吸氣管段的軸線與吸水管段的軸線之間的夾角大于0°小于90°。

　　優選的，所述吸氣管段的軸線與吸水管段的軸線之間的夾角大小在30°至50°之間。

　　優選的，所述吸氣管段的軸線與吸水管段的軸線之間的夾角為40°。

　　優選的，所述吸氣管段的長度范圍為80-200mm。

　　優選的，所述吸氣管段的直徑范圍為89-219mm。

　　本實用新型的有益效果是：本實用新型將吸氣管段傾斜向下設置在吸水管段上，這樣可增大吸氣管段和吸水管段之間的面積，也就是增大了吸氣出口的面積，從而使吸氣進口和噴射口之間的空間變大，這樣污水中的雜物就不容易集結在吸氣出口與噴射口之間，這樣吸氣管就不容易堵塞，從而解決了現有技術射流曝氣器容易堵塞的技術問題。
