申請日2015.11.09

　　公開(公告)日2016.03.30

　　IPC分類號D06B23/20

　　摘要

　　本實用新型涉及一種用于絲光機的廢水余熱回收系統，包括廢水進管、廢水出管、廢水槽，清水進管及清水出管，于儲水管的外周包覆導熱層，儲水管的內部還設置帶有第二內腔體的儲水筒，儲水筒的外壁與儲水管的內壁之間形成用于常溫水流通的第一內腔體，于儲水筒的外壁開有螺旋開口，于螺旋開口內安裝吸水芯層;在第二內腔體內還設置加熱管;于儲水筒的端部還設置出水口。本實用新型結構簡單、使用方便，利用本實用新型可以將常溫生產用水迅速升溫至75°～80°，避免原有需要常溫水加熱而使用大量蒸汽的問題，導熱層的布置既能實現將高溫洗滌用水的熱量傳導至常溫水中，同時還能保證儲水管中的常溫水熱量不流失，保證了熱傳導效率。

　　權利要求書

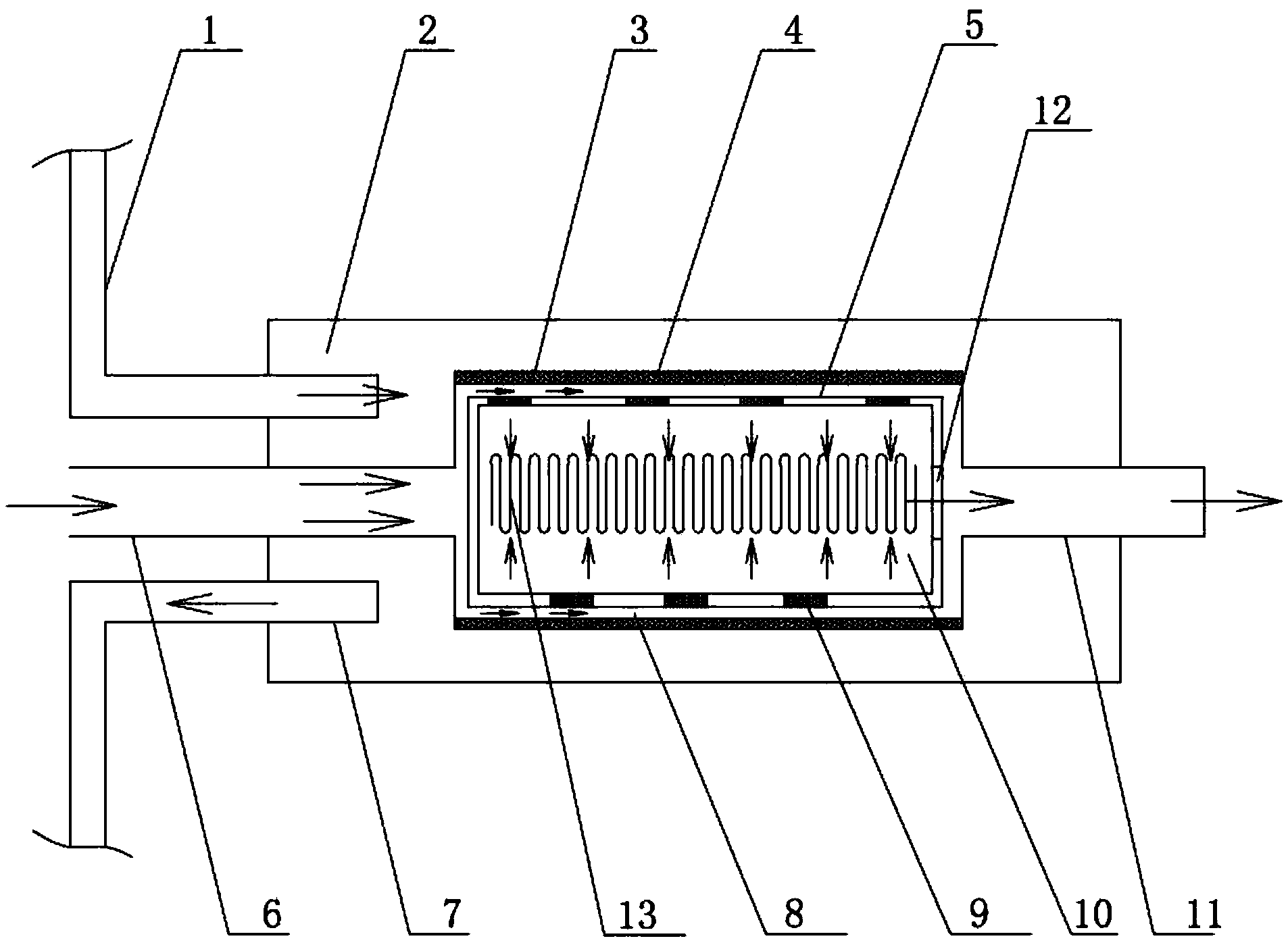

　　1.一種用于絲光機的廢水余熱回收系統，包括廢水進管(1)和廢水出管(7)，所述廢水進管(1)的一端連接絲光機出水口，所述廢水進管(1)的另一端連接廢水槽(2)，所述廢水出管(7)也與廢水槽(2)連通;于所述廢水槽(2)內還設置儲水管(3)，清水進管(6)的一端伸入所述廢水槽(2)并連通儲水管(3)的一端，儲水管(3)的另一端還連通清水出管(11)，其特征在于：于所述儲水管(3)的外周包覆導熱層(4)，于所述儲水管(3)的內部還設置帶有第二內腔體(10)的儲水筒(5)，所述儲水筒(5)的外壁與儲水管(3)的內壁之間形成用于常溫水流通的第一內腔體(8)，于所述儲水筒(5)的外壁開有螺旋開口(501)，于所述螺旋開口(501)內安裝吸水芯層(9);在所述第二內腔體(10)內還設置加熱管(13);于所述儲水筒(5)的端部還設置出水口(12)。

　　說明書

　　一種用于絲光機的廢水余熱回收系統

　　技術領域

　　本實用新型涉及印染設備，尤其涉及一種用于絲光機的廢水余熱回收系統。

　　背景技術

　　目前，在布料清洗過程中，對于水溶液的加熱需要使用大量蒸汽，特別是在布匹絲光過程中，根據工藝要求，需要布匹放入濃度高的燒堿溶液中清洗，清洗后的廢水溫度較高，達到85°左右，由于該洗滌用水粘稠度較高，以往直接排入污水處理，熱能浪費較大。

　　實用新型內容

　　本申請人針對上述現有問題，進行了研究改進，提供一種用于絲光機的廢水余熱回收系統，利用本實用新型能有效將絲光后的洗滌用水回收，利用高溫洗滌用水對常溫水進行加熱，節約大量蒸汽，節能環保。

　　本實用新型所采用的技術方案如下：

　　一種用于絲光機的廢水余熱回收系統，包括廢水進管和廢水出管，廢水進管的一端連接絲光機出水口，廢水進管的另一端連接廢水槽，廢水出管也與廢水槽連通;于廢水槽內還設置儲水管，清水進管的一端伸入廢水槽并連通儲水管的一端，儲水管的另一端還連通清水出管，于儲水管的外周包覆導熱層，于儲水管的內部還設置帶有第二內腔體的儲水筒，儲水筒的外壁與儲水管的內壁之間形成用于常溫水流通的第一內腔體，于儲水筒的外壁開有螺旋開口，于螺旋開口內安裝吸水芯層;在第二內腔體內還設置加熱管;于所述儲水筒的端部還設置出水口。

　　本實用新型的有益效果如下：

　　本實用新型結構簡單、使用方便，利用本實用新型可以將常溫生產用水迅速升溫至75°～80°，避免原有需要常溫水加熱而使用大量蒸汽的問題，大大節約了蒸汽的利用，常溫水通過導熱層實現一次升溫，吸水芯層的布置除了導入常溫水之外還能實現過濾作用，加熱管的設計實現了常溫水二次加熱，保證了常溫水的加熱可靠性。導熱層的布置既能實現將高溫洗滌用水的熱量傳導至常溫水中，同時還能保證儲水管中的常溫水熱量不流失，保證了熱傳導效率。高溫洗滌用水在降溫后排入廢水處理池，其具有零污染、零排放、節能環保的優點，有效實現了綠色印染。
