申請日2015.11.09

　　公開(公告)日2016.03.30

　　IPC分類號C02F1/46; C02F1/20

　　摘要

　　本實用新型涉及水處理設備領域，具體涉及一種低溫除氧水處理裝置，包括除氧水入口、除氧水出口、陰極套筒、絕緣外殼、外殼頂板、外殼底板、陽極頂板、陰極底板、陽極套筒與中央陽極棒，所述外殼頂板連接于陽極頂板上表面，所述外殼底板連接于陰極底板下表面，所述陽極套筒固定于陽極頂板上，所述陽極套筒與陰極套筒交錯排布于陽極頂板與陰極底板之間，陽極套筒和陰極套筒采用間隔式交錯排布，變?yōu)槎鄬犹淄步Y(jié)構、每層套筒按等間距設計，待除氧水由外層套筒間隙進入除氧水處理裝置，由最內層間隔流出除氧水處理裝置，流動水流速由較小流速轉變?yōu)檩^大流速，有利于除氧水中的沉淀物進入過濾沉降裝置，進行凈化。

　　權利要求書

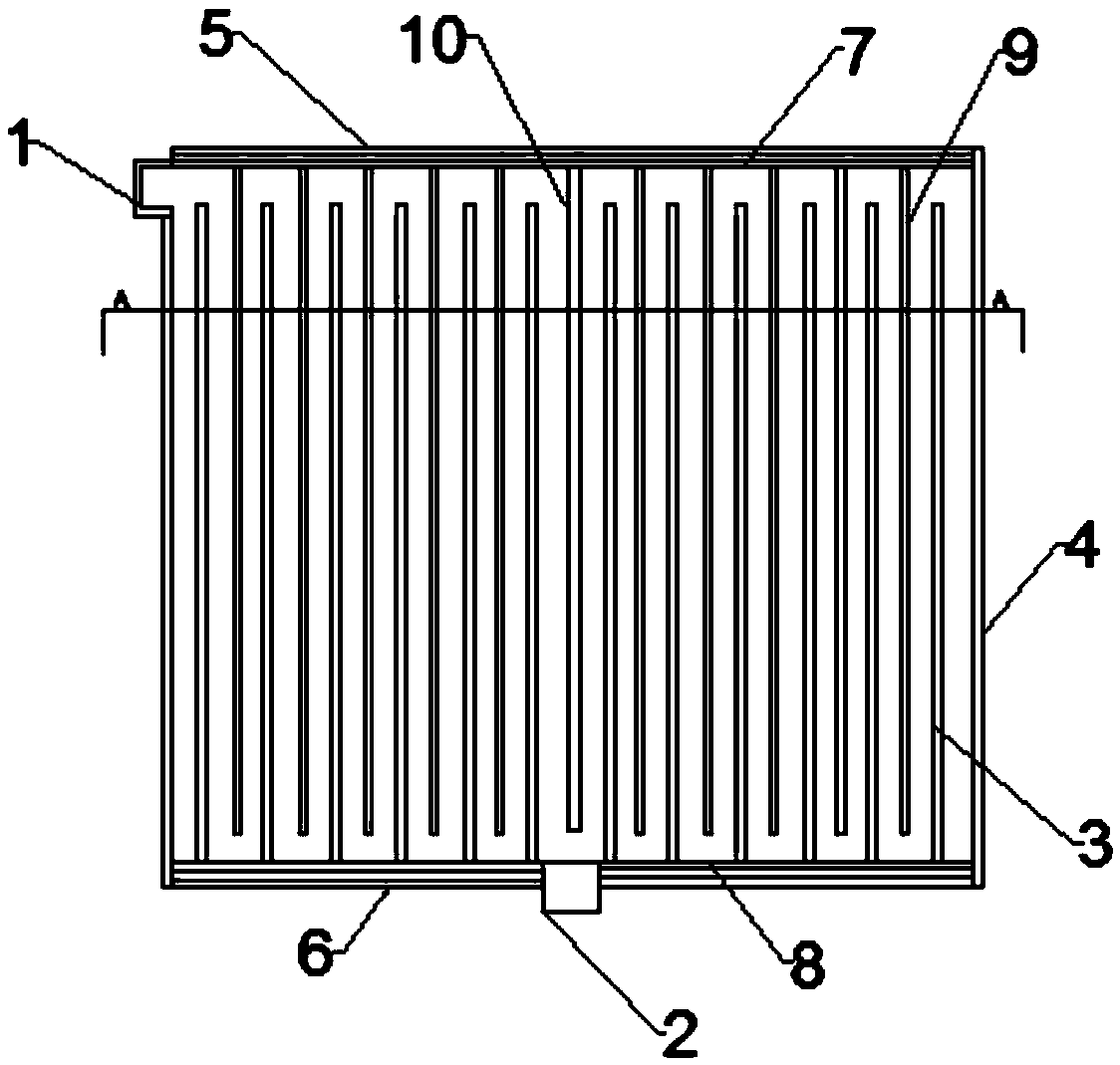

　　1.一種低溫除氧水處理裝置，其特征在于：包括除氧水入口(1)、除氧水出口(2)、陰極套筒(3)、絕緣外殼(4)、外殼頂板(5)、外殼底板(6)、陽極頂板(7)、陰極底板(8)、陽極套筒(9)與中央陽極棒(10)，所述外殼頂板(5)連接于陽極頂板(7)上表面，所述外殼底板(6)連接于陰極底板(8)下表面，所述陽極套筒(9)固定于陽極頂板(7)上，所述陰極套筒(3)固定于陰極底板(8)上，所述陽極套筒(9)與陰極套筒(3)交錯排布于陽極頂板(7)與陰極底板(8)之間。

　　2.根據權利要求1所述的一種低溫除氧水處理裝置，其特征在于：所述陽極套筒(9)與陰極底板(8)之間的距離和陰極套筒(3)與陽極頂板(7)之間的距離相同。

　　3.根據權利要求1所述的一種低溫除氧水處理裝置，其特征在于：所述除氧水入口(1)設于絕緣外殼(4)與陽極頂板(7)之間。

　　4.根據權利要求1所述的一種低溫除氧水處理裝置，其特征在于：所述陽極頂板(7)與外殼頂板(5)之間為絕緣連接，陰極底板(8)與外殼底板(6)之間也為絕緣連接。

　　5.根據權利要求1所述的一種低溫除氧水處理裝置，其特征在于：所述除氧水出口(2)設于外殼底板(6)上，且位于中央陽極棒(10)的正下方。

　　說明書

　　一種低溫除氧水處理裝置

　　技術領域

　　本實用新型涉及水處理設備域，具體涉及一種低溫除氧水處理裝置。

　　背景技術

　　溶解氧(DO)是指大氣中的氧溶于水中或經過化學、生物化學等反應后溶解于水中的氧，影響溶解氧的主要因素有溫度、日照、水深、氣壓、鹽度及水質等。工業用水中因含有溶解氧與鐵組成的腐蝕電池使設備發生氧腐蝕，氧腐蝕是熱力設備中常見的一種腐蝕。氧腐蝕不但直接破壞受到氧腐蝕的部位，而且其腐蝕產物帶入熱力系統還會結垢，附在金屬管壁上，容易引起垢下腐蝕，對熱力設備的安全運行和使用壽命危害較大。

　　工業鍋爐是工業生產中必不可少的設備，而水中溶解氧是鍋爐腐蝕的主要因素，對鍋爐的危害最大。根據我國現行低壓鍋爐水質標準GB1576-85的規定，額定蒸發量大于2t/h的蒸汽鍋爐和供水溫度大于95℃的熱水鍋爐，其給水中溶解氧的含量應不大于0.1mg/L，必須進行給水的除氧處理。目前我國擁有低壓鍋爐五十多萬臺，給水的除氧普及率僅為10%左右。常用除氧方法有5種，熱力除氧，化學除氧、亞硫酸鈉除氧、真空除氧和電化學除氧。但目前，工業上常用的電化學除氧裝置將真空除氧與電化學除氧相結合，所需附屬設備較多、體積龐大，設備費用和維護費用高。筆者提出一種低溫電化學除氧方法，與上述方法相比，設備簡單、操作使用方便、運行費用低，可廣泛應用于低壓設備和熱水設備的給水除氧。

　　發明內容

　　針對以上問題，本實用新型提供了一種低溫除氧水處理裝置，陽極套筒和陰極套筒采用間隔式交錯排布，變?yōu)槎鄬犹淄步Y(jié)構、每層套筒按等間距設計，待除氧水由外層套筒間隙進入除氧水處理裝置，由最內層間隔流出除氧水處理裝置，流動水流速由較小流速轉變?yōu)檩^大流速，有利于除氧水中的沉淀物進入過濾沉降裝置，進行凈化，能有效解決技術背景中的問題。

　　為了實現上述目的，本實用新型采用的技術方案如下：

　　一種低溫除氧水處理裝置，包括除氧水入口、除氧水出口、陰極套筒、絕緣外殼、外殼頂板、外殼底板、陽極頂板、陰極底板、陽極套筒與中央陽極棒，所述外殼頂板連接于陽極頂板上表面，所述外殼底板連接于陰極底板下表面，所述陽極套筒固定于陽極頂板上，所 述陰極套筒固定于陰極底板上，所述陽極套筒與陰極套筒交錯排布于陽極頂板與陰極底板之間。

　　進一步地，所述陽極套筒與陰極底板之間的距離和陰極套筒與陽極頂板之間的距離相同。

　　進一步地，所述除氧水入口設于絕緣外殼與陽極頂板之間。

　　進一步地，所述陽極頂板與外殼頂板之間為絕緣連接，陰極底板與外殼底板之間也為絕緣連接。

　　進一步地，所述除氧水出口設于外殼底板上，且位于中央陽極棒的正下方。

　　本實用新型的有益效果：

　　本實用新型陽極套筒和陰極套筒采用間隔式交錯排布，變?yōu)槎鄬犹淄步Y(jié)構、每層套筒按等間距設計，待除氧水由外層套筒間隙進入除氧水處理裝置，由最內層間隔流出除氧水處理裝置，流動水流速由較小流速轉變?yōu)檩^大流速，有利于除氧水中的沉淀物進入過濾沉降裝置，進行凈化。
