申請日2015.11.09

　　公開(公告)日2016.03.30

　　IPC分類號C02F9/04; C02F101/20

　　摘要

　　本實用新型公開了一種高效壓濾沉淀處理重金屬廢水系統，廢水初濾池的出口端通過管道與廢水緩沖池相連通，廢水緩沖池的出口端通過設置有閥門的管道與入料泵的進口端相連通，入料泵的出口端通過依次設置有閥門和壓力表的管道與壓濾機上的入料孔相連通;處理藥劑液罐的出口端通過設置有閥門的管道與入液泵的進口端相連通，入液泵的出口端通過依次設置有壓力表和閥門的管道與壓濾機上的溶液入孔相連通;濾液排放池通過設置有閥門的管道與壓濾機上的出液孔相連通。本實用新型工藝集成度高，占地面積少，更便于自動化控制。

　　權利要求書

　　1.一種高效壓濾沉淀處理重金屬廢水系統，其特征在于，包括管道、廢水初濾池、廢水緩沖池、壓濾機、處理藥劑液罐、濾液排放池、入料泵、入液泵、閥門、壓力表、入料孔、溶液入孔、出液孔;所述廢水初濾池的出口端通過管道與廢水緩沖池相連通，所述廢水緩沖池的出口端通過設置有閥門的管道與入料泵的進口端相連通，入料泵的出口端通過依次設置有閥門和壓力表的管道與壓濾機上的入料孔相連通;所述處理藥劑液罐的出口端通過設置有閥門的管道與入液泵的進口端相連通，入液泵的出口端通過依次設置有壓力表和閥門的管道與壓濾機上的溶液入孔相連通;所述濾液排放池通過設置有閥門的管道與壓濾機上的出液孔相連通。

　　2.根據權利要求1所述的一種高效壓濾沉淀處理重金屬廢水系統，其特征在于，所述壓濾機為低壓反應型壓濾機。

　　3.根據權利要求1所述的一種高效壓濾沉淀處理重金屬廢水系統，其特征在于，所述入液泵為耐堿型入液泵。

　　4.根據權利要求1所述的一種高效壓濾沉淀處理重金屬廢水系統，其特征在于，所述處理藥劑液罐盛裝的氫氧化物、硫化物，至少其中一種。

　　5.根據權利要求1所述的一種高效壓濾沉淀處理重金屬廢水系統，其特征在于，所述入料孔、溶液入孔和出液孔均設置在壓濾機的同一端。

　　6.根據權利要求1所述的一種高效壓濾沉淀處理重金屬廢水系統，其特征在于，所述入料孔、溶液入孔和出液孔分別設置在壓濾機端部的中心位置、上緣位置和下緣位置。

　　7.根據權利要求1所述的一種高效壓濾沉淀處理重金屬廢水系統，其特征在于，所述入料孔為一個，溶液入孔為一個，出液孔為兩個。

　　說明書

　　一種高效壓濾沉淀處理重金屬廢水系統

　　技術領域

　　本實用新型涉及重金屬廢水處理技術領域，具體涉及一種高效壓濾沉淀處理重金屬廢水系統。

　　背景技術

　　一直以來，重金屬廢水、廢液由于其具有難降解、波及范圍廣、生物毒性大等特點而備受國內外廣泛關注，其成分復雜，主要來自于電子業、化工業及采礦冶煉業等。目前常用的重金屬廢水處理技術主要有化學沉淀法、吸附法、生物法;其中吸附法適用范圍不廣、僅對一定濃度廢水處理較好，吸附容量有限、吸附劑不易再生等缺點;生物法是利用特定功能性生物的酶的催化轉化、絡合、絮凝等作用，對廢水中的重金屬靶向富集、絡合等，從而去除水中重金屬，生物法有選擇性較強，處理量有限，處理效率低、微生物馴化不易等缺點;化學沉淀法包括氫氧沉淀法、硫化沉淀法、鐵氧體沉淀法，該法具有技術成熟、投資少、處理成本低等優點而被廣泛采用;但其亦存在一些不足，如沉淀速度較慢，對水中pH條件較為苛刻，且需經多次絮凝沉淀再經固液分離脫水從而導致處理工序較為復雜。

　　如中國發明專利CN201410475548.1，公開了一種重金屬廢水的處理方法，特別是沉淀法處理重金屬廢水的處理方法，該發明利用優選石英砂的裹挾作用加速重金屬硫化物沉淀速度，提升廢水中重金屬沉淀效率，但該沉淀工序依舊需在沉淀池中進行，并未簡化整個處理工藝;又如中國專利CN201420702410.6，公開了一種針對鉛蓄電池重金屬廢水處理系統，該實用新型采用在斜板高效沉淀器中進行重金屬沉淀處理，而斜板沉淀器的出口與壓濾機相連，因此沉淀和壓濾仍為兩個獨立操作工序;中國實用新型專利CN203159381U公開了一種重金屬混凝沉淀處理系統，廢水先后通過絮凝、沉淀再脫水，其沉淀池內布置斜管，仍屬于多個獨立工序;中國專利CN201240910Y、ZL93227759.4、CN86202531U均公開了一些利于提高重金屬沉淀效率的裝置，但后續均另需結合獨立的脫水設備運行。

　　實用新型內容

　　本實用新型的目的是為了克服現有技術的缺點和不足，提供工藝集成度高，占地面積少，更便于自動化控制的種高效壓濾沉淀處理重金屬廢水系統。

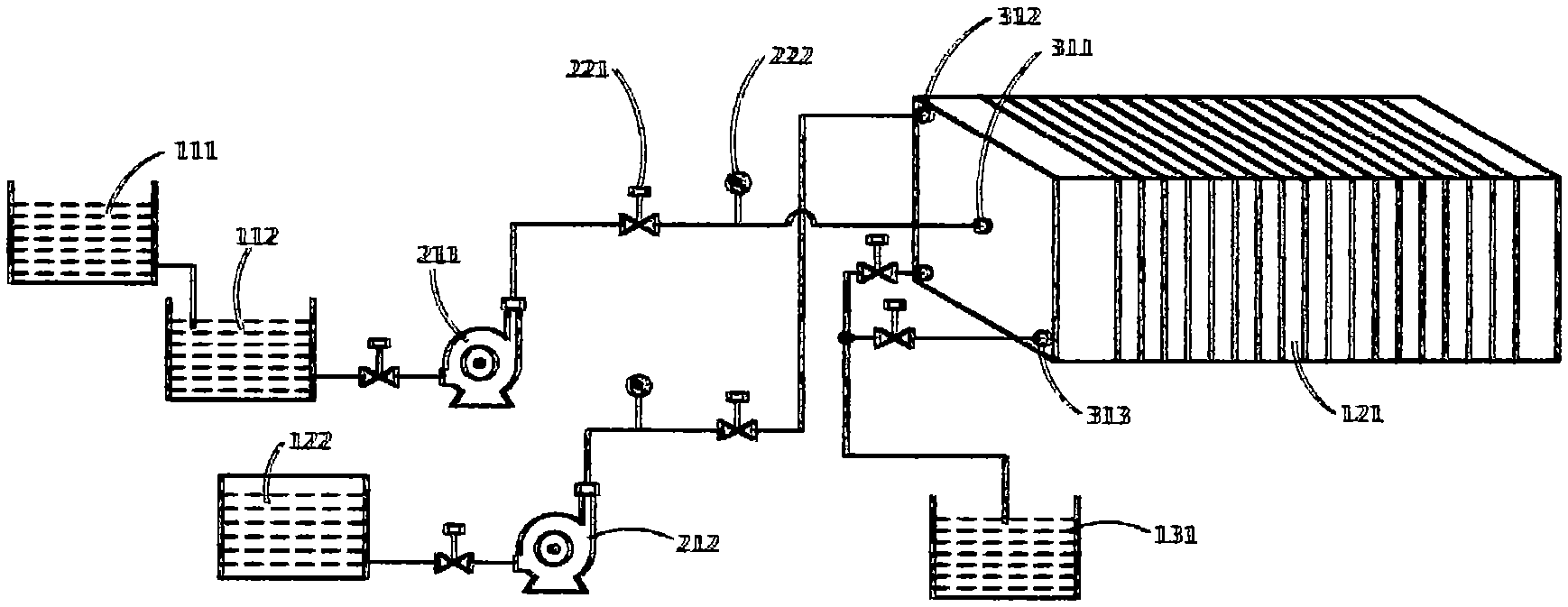

　　一種高效壓濾沉淀處理重金屬廢水系統，包括管道、廢水初濾池、廢水緩沖池、壓濾機、處理藥劑液罐、濾液排放池、入料泵、入液泵、閥門、壓力表、入料孔、溶液入孔、出液孔;所述廢水初濾池的出口端通過管道與廢水緩沖池相 連通，所述廢水緩沖池的出口端通過設置有閥門的管道與入料泵的進口端相連通，入料泵的出口端通過依次設置有閥門和壓力表的管道與壓濾機上的入料孔相連通;所述處理藥劑液罐的出口端通過設置有閥門的管道與入液泵的進口端相連通，入液泵的出口端通過依次設置有壓力表和閥門的管道與壓濾機上的溶液入孔相連通;所述濾液排放池通過設置有閥門的管道與壓濾機上的出液孔相連通。

　　進一步的，所述壓濾機為低壓反應型壓濾機。

　　進一步的，所述入液泵為耐堿型入液泵。

　　進一步的，所述處理藥劑液罐盛裝的氫氧化物、硫化物，至少其中一種。

　　進一步的，所述入料孔、溶液入孔和出液孔均設置在壓濾機的同一端。

　　進一步的，所述入料孔、溶液入孔和出液孔分別設置在壓濾機端部的中心位置、上緣位置和下緣位置。

　　進一步的，所述入料孔為一個，溶液入孔為一個，出液孔為兩個。

　　利用上述一種高效壓濾沉淀處理重金屬廢水系統處理重金屬廢水的方法，其包括如下步驟：

　　1)重金屬廢水經廢水初濾池過濾去除大顆粒雜物排入廢水緩沖池，關閉緩沖池出料端管道上的閥門;

　　2)當廢水緩沖池中廢水量達至一定量時，開啟入料泵出口端和進口端管道上的閥門，同時關閉壓濾機的溶液入孔的閥門，及兩個出液孔的閥門;

　　3)當壓濾機廢水入料量達一定時或者入料達一定時間時，關閉入料泵出口端和進口端管道上的閥門，開啟處理藥劑液罐出口端管道上的閥門和入液泵管道上的閥門;

　　4)打入處理藥劑溶液一定量或一定時間后，關閉處理藥劑液罐出口端管道上的閥門和入液泵管道上的閥門，使濾腔中處理藥劑和廢水中重金屬進行充分沉淀反應;

　　5)一定時間后，開啟濾液排放池的進料端管道上的閥門，進行壓濾過濾，將重金屬沉淀攔截在濾布上，出水則進入濾液排放池，收集濾布上的重金屬沉淀，進一步進行資源化或填埋處理。

　　6)工作完畢后，各系統閥門均處于關閉狀態。

　　本實用新型的有益效果是：

　　1.工藝流程簡化，本實用新型濾機將一次沉淀或多次沉淀工序和壓濾固液分離工序功能集成，實現一機多能，各工序在壓濾機中實現一體化操作，避免需 一次或多次在沉淀池中的沉淀反應，無需如現有技術一樣需獨立進行一次或多次沉淀后再進行固液分離，因而縮短工藝流程;

　　2.縮小了整個系統占地面積約30%，且節省建設投資成本約10%;

　　3.重金屬廢水和處理藥劑液在濾腔中通過一定的壓力，混合沉淀反應更為均勻、快速;

　　4.可針對特定的廢水中不同重金屬可通過調整處理藥劑液成分分梯次針對性輸入濾腔以對其進行針對性沉淀反應。
