申請日2016.04.29

　　公開(公告)日2016.06.29

　　IPC分類號C02F9/14

　　摘要

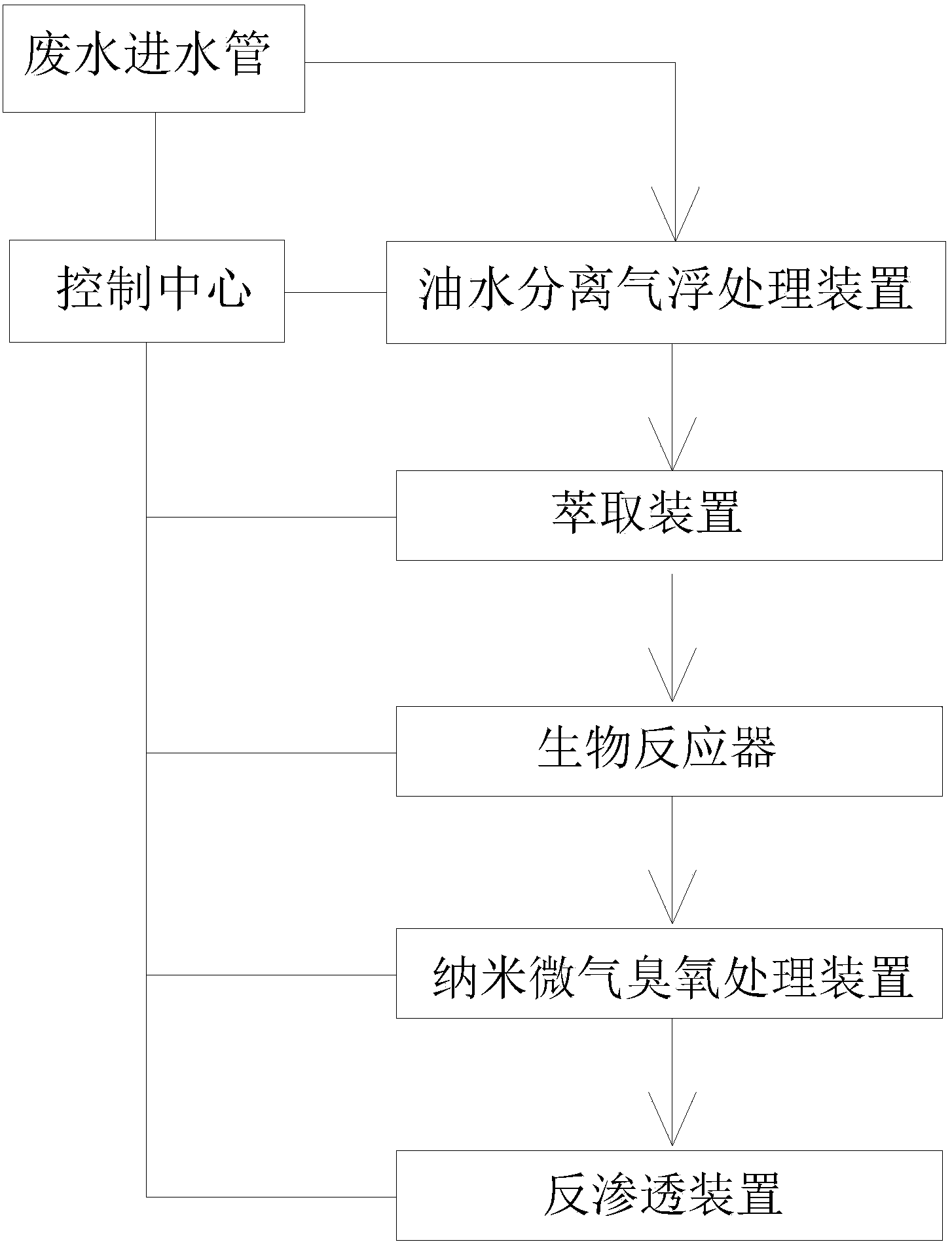

　　本發明涉及一種煤化工廢水處理設備自動控制系統，包括：控制中心，以及由其控制的分別設置在油水分離氣浮處理裝置，萃取裝置，生物反應器，納米微氣臭氧處理裝置，反滲透裝置，以及后續處理裝置上的傳感器和控制閥;廢水進水管與油水分離氣浮處理裝置相連，廢水進水管上設有受控制中心控制開閉的控制閥。本發明的煤化工廢水處理設備自動控制系統，處理過程可以實現自動控制，適合于工業化實施。

　　權利要求書

　　1.一種煤化工廢水處理設備自動控制系統，其特征在于，包括：控制中心，以及由其控制的分別設置在油水分離氣浮處理裝置，萃取裝置，生物反應器，納米微氣臭氧處理裝置，反滲透裝置，以及后續處理裝置上的傳感器和控制閥;廢水進水管與油水分離氣浮處理裝置相連，廢水進水管上設有受控制中心控制開閉的控制閥;

　　所述控制中心可控制廢水進水管向油水分離氣浮處理裝置注入煤化工廢水;油水分離氣浮處理裝置滿載后，可控制廢水進水管關閉;

　　所述控制中心可控制所述油水分離氣浮處理裝置進行油水分離處理，處理完成后，控制其將廢水注入萃取裝置;然后控制廢水進水管開啟，向油水分離氣浮處理裝置注入煤化工廢水;

　　所述控制中心控制可控制所述萃取裝置對廢水進行萃取處理，處理完成后，控制其將廢水注入生物反應器;

　　所述控制中心控制可控制所述生物反應器對廢水進行生物反應處理，處理完成后，控制其將廢水注入納米微氣臭氧處理裝置;

　　所述控制中心控制可控制所述納米微氣臭氧處理裝置對廢水進行臭氧氧化處理，處理完成后，控制其將廢水注入反滲透裝置;

　　所述控制中心控制可控制所述反滲透裝置對廢水進行反滲透處理，處理完成后，控制其將得到的凈水注入存水裝置，將濃鹽和濃氨氮的廢水注入到后續處理裝置;

　　所述控制中心控制可控制所述后續處理裝置對濃鹽和濃氨氮的廢水進行處理，得到鹽類物質和濃氨水。

　　2.根據權利要求1所述的煤化工廢水處理設備自動控制系統，其特征在于，所述傳感器為液位傳感器。

　　說明書

　　煤化工廢水處理設備自動控制系統

　　技術領域

　　本發明涉及廢水處理技術領域，特別涉及一種煤化工廢水處理設備自動控制系統。

　　背景技術

　　傳統的煤化工是以低技術含量和低附加值產品為主導的高能耗、高排放、高污染、低效益、即“三高一低”行業，這種對資源過度消耗、嚴重污染環境、粗放的不可持續的發展方式己難以為繼。為此，必需適時加速轉變煤化工的發展方式，著力推進現代煤化工的發展。

　　煤化工企業排放廢水以高濃度煤氣洗滌廢水為主，含有大量酚、氰、油、氨氮等有毒、有害物質。綜合廢水中CODcr一般在50000mg/L左右、氨氮在4000mg/L，廢水所含有機污染物包括酚類、多環芳香族化合物及含氮、氧、硫的雜環化合物等，是一種典型的含有難降解的有機化合物的工業廢水。廢水中的易降解有機物主要是酚類化合物和苯類化合物;砒咯、萘、呋喃、瞇唑類屬于可降解類有機物;難降解的有機物主要有砒啶、咔唑、聯苯、三聯苯等。

　　目前國內煤化工廢水處理方法主要采用生化法，生化法對廢水中的苯酚類及苯類物質有較好的去除作用，但對喹啉類、吲哚類、吡啶類、咔唑類等一些難降解有機物處理效果較差，使得煤化工行業外排水CODcr難以達到一級標準。

　　另外，目前煤化工廢水的處理人力和物力成本很高。由于設備龐大，需要有多名工人協同工作，生產效率低下。

　　發明內容

　　本發明要解決現有技術中的技術問題，提供一種煤化工廢水處理設備自動控制系統。

　　為了解決上述技術問題，本發明的技術方案具體如下：

　　一種煤化工廢水處理設備自動控制系統，包括：控制中心，以及由其控制的分別設置在油水分離氣浮處理裝置，萃取裝置，生物反應器，納米微氣臭氧處理裝置，反滲透裝置，以及后續處理裝置上的傳感器和控制閥;廢水進水管與油水分離氣浮處理裝置相連，廢水進水管上設有受控制中心控制開閉的控制閥;

　　所述控制中心可控制廢水進水管向油水分離氣浮處理裝置注入煤化工廢水;油水分離氣浮處理裝置滿載后，可控制廢水進水管關閉;

　　所述控制中心可控制所述油水分離氣浮處理裝置進行油水分離處理，處理完成后，控制其將廢水注入萃取裝置;然后控制廢水進水管開啟，向油水分離氣浮處理裝置注入煤化工廢水;

　　所述控制中心控制可控制所述萃取裝置對廢水進行萃取處理，處理完成后，控制其將廢水注入生物反應器;

　　所述控制中心控制可控制所述生物反應器對廢水進行生物反應處理，處理完成后，控制其將廢水注入納米微氣臭氧處理裝置;

　　所述控制中心控制可控制所述納米微氣臭氧處理裝置對廢水進行臭氧氧化處理，處理完成后，控制其將廢水注入反滲透裝置;

　　所述控制中心控制可控制所述反滲透裝置對廢水進行反滲透處理，處理完成后，控制其將得到的凈水注入存水裝置，將濃鹽和濃氨氮的廢水注入到后續處理裝置;

　　所述控制中心控制可控制所述后續處理裝置對濃鹽和濃氨氮的廢水進行處理，得到鹽類物質和濃氨水。

　　在上述技術方案中，所述傳感器為液位傳感器。

　　本發明具有以下的有益效果：

　　本發明的煤化工廢水處理設備自動控制系統，處理過程可以實現自動控制，適合于工業化實施。
